Tomada telefone RJ11, dicas de instalação!

Em Faça você mesmo - Eletricidade por Henrique Mattede

Você sabe quantos fios têm na tomada de telefone? Existem tomadas com 2, 4 e 6 fios. Neste artigo vamos mostrar como instalar a tomada de telefone de forma bem simples e explicar sobre o cabo CI para telefone.

Tomada RJ11

O RJ11 (Registered Jack) é um conector utilizado em terminação de fios de telefone. No Brasil, o RJ11 vem substituindo a tomada telebrás nas conexões telefônicas. O RJ11 pode ser utilizado em forma de plugue ou tomada.

Leia também

A tomada RJ11 é a mais comum de ser instaladas, pois geralmente os cabos de telefone já vem com o conector ou plugue RJ11 instalado, assim precisando somente de ponto de conexão que é a tomada RJ11. A instalação do ponto de telefone ou tomada para telefone é muito simples.

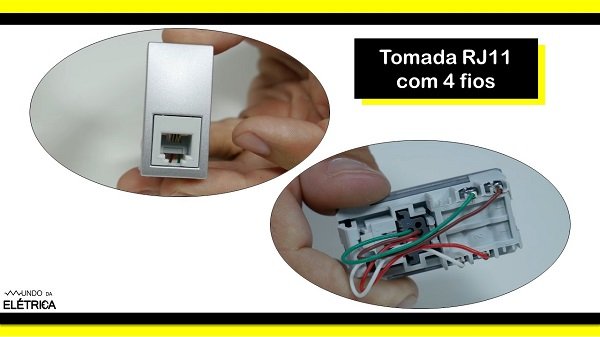

Abaixo temos um módulo de tomada RJ11 de 4 fios, porque além de ligar o ponto de telefone que usa dois fios, nós temos mais dois fios que são usados para comunicação com centrais telefônicas.

Além de ligar o ponto de telefone é usados para comunicação com centrais telefônicas.

Tomada RJ11 com 4 fios, veio para substituir a tomada telebrás.

Existem algumas tomadas que possuem até 6 fios que são as tomadas RJ12, mas essas são pouco usadas aqui no Brasil.

Nas tomadas RJ11 o local de encaixe para o cabo do telefone tem o mesmo formato de uma tomada de rede RJ45, a diferença é que usa menos cabos e sua entrada para conexão é menor.

Nas tomadas RJ11 o local de encaixe mesmo formato de uma tomada de rede RJ45.

RJ11 sua entrada para conexão é menor RJ45.

Para fazer as conexões de forma adequada as tomadas RJ11 e RJ12 têm um diagrama de conexão que mostra a cor dos cabos. Para a ligação de um ponto de telefone nós temos que ligar o L1 e o L2, que são os bornes 3 e 4 da tomada RJ11.

Temos que ligar o L1 e o L2, que são os bornes 3 e 4 da tomada RJ11.

Diagrama de conexão dos fios das tomadas RJ11 e RJ12.

O cabo de telefone não tem polarização, então podemos ligar os dois cabos da rede de telefone em qualquer ordem desde que seja nos bornes 3 e 4.

O cabo usado para a instalação da parte interna de comunicação é o cabo CI. O cabo CI tem três numerações, 0,40 o 0,50 e o 0,60, sendo que o cabo de, 0.50 é o mais usado, por isso seu nome comum é cabo CI50.

O cabo CI é composto por pares, podendo ser encontrado com a nomenclatura cabo CI50 1 par. Isso quer dizer que o cabo é composto por um par de comunicação. Existem também os cabos com mais pares como o CI 10 pares e até cabos CI 1200 pares.

Agora que já explicamos tudo que era preciso para fazer instalação de forma correta, vamos para instalação na prática. Abaixo temos um caixa de passagem que já tem nosso cabo CI50 1 par.

Instalação – Tomada RJ11

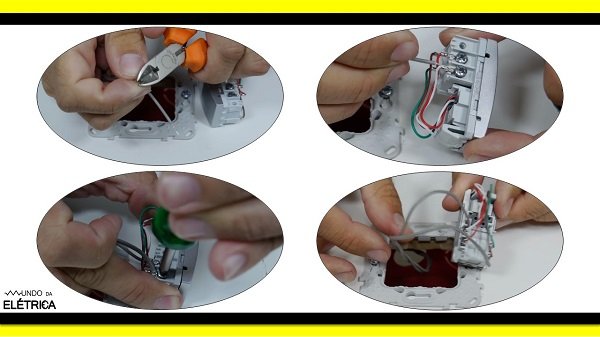

A instalação é bem simples, basta decapar os dois fios que saem da caixa de passagem. Em seguida conecte um dos dois fios ao borne 3 e outro fio no borne 4. E pronto, já está instalada a parte elétrica da tomada de telefone.

Conecte um dos dois fios ao borne 3 e outro fio no borne 4.

Conexão dos fios na tomada RJ11.

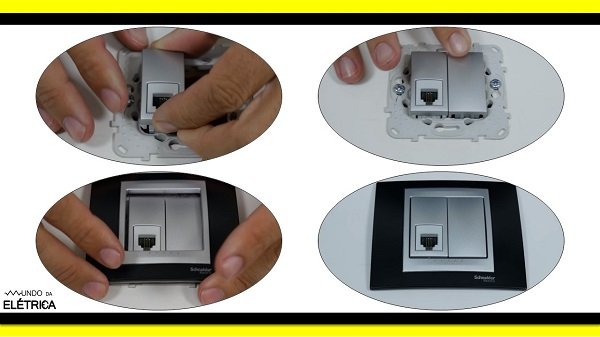

Como nossa tomada de telefone é modular, depois de conectar os cabos basta encaixar o módulo no suporte e apertar, depois colocar a tampa e o espelho de acabamento, pronto a tomada está pronta para ser utilizada.

Encaixar o módulo no suporte e apertar, depois colocar a tampa e o espelho de acabamento.

Finalização da instalação na caixa de passagem.

Viu como é fácil fazer a instalação de um tomada RJ11. A tensão elétrica que circular em um tomada RJ11 é baixa, mas será que o fio do telefone pode provocar choque elétrico? Abaixo temos um vídeo do Mundo da Elétrica, falando tudo sobre choque elétrico e se o fio de telefone pode provocar choque elétrico.

Esperamos ter ajudado a esclarecer as principais dúvidas relacionadas a instalação da tomada RJ11. No site e no canal do Mundo da Elétrica estão repletos de conteúdos sobre diversos temas, sendo assim fique à vontade para acessar os artigos e vídeos relacionados ao assunto. Caso tenha ficado alguma dúvida ou curiosidade sobre o assunto, deixe nos comentários que iremos responder!
