Instalação de Interruptor Duplo com Tomada – Passo a passo!

Em Conceitos de eletricidade por Henrique Mattede

Os interruptores estão entre os dispositivos mais usados em instalações elétricas. Existem algumas variações de interruptores, para diferentes necessidades, como por exemplo, interruptores de sobrepor e embutir. Os interruptores servem para comutar, ligar ou desligar, um circuito, não apenas lâmpadas, porém são mais empregados nesta condição. Existem também variações nas seções dos interruptores, o interruptor simples, para ligar uma lâmpada ou um conjunto de lâmpadas, possui apenas uma seção, e internamente dois parafusos para ligação dos cabos (fase e retorno). Existem também os interruptores simples com duas seções, eles são empregados para ligar duas lâmpadas distintas e possuem dois parafusos em cada seção, para ligação dos fios.

Leia também

Outro tipo de interruptor é o bipolar, ele possui quatro parafusos em cada seção, sendo dois para ligação das fases, quando utilizado em sistemas bifásicos e dois para ligação dos retornos. Existem também os interruptores simples com três seções, estes interruptores ligam três lâmpadas ou três conjuntos de lâmpadas distintos, possuem dois parafusos para cada seção, totalizando em seis parafusos para ligação dos cabos.

Caso a necessidade da instalação seja controlar uma lâmpada ou um conjunto de lâmpadas de pontos distintos existe o interruptor Three Way ou paralelo, este é como um interruptor comum, mas possui um terceiro parafuso em cada seção, para a ligação especifica do Three Way, que se trata de um retorno entre os interruptores. O interruptor intermediário, ou Four Way faz o intermédio entre dois interruptores Three Way, possibilitando que uma lâmpada ou um conjunto de lâmpadas sejam acionados de três pontos distintos.

Interruptor Duplo com Tomada

Como dito anteriormente, o interruptor duplo possui duas seções para controlar duas lâmpadas ou dois conjuntos de lâmpadas distintos, e é possível fazer a ligação deste tipo de interruptor conjugado com uma tomada. Lembrando que as tomadas devem seguir o padrão brasileiro de três pinos. Este padrão foi criado para dar maior segurança ao consumidor, diminuindo os riscos de choques elétricos e mortes. O terceiro pino trabalha como aterramento diminuindo a exposição à corrente elétrica.

Instalação de Interruptor Duplo com Tomada.

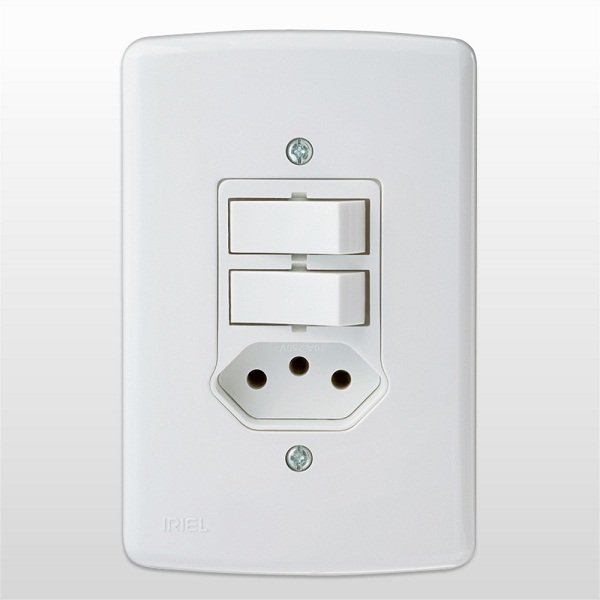

Interruptor Duplo com Tomada.

Para instalar o interruptor duplo com tomada são necessárias algumas observações:

Instalação de Interruptor Duplo com Tomada – Passo a passo:

Materiais necessários:

Passo a passo:

  1. Derivação do cabo fase para alimentar a tomada e os interruptores;
  2. Derivação do cabo neutro para tomada e lâmpadas;
  3. Ligue os cabos na tomada da seguinte forma: com os parafusos de frente para você, o parafuso da direita é destinado ao cabo neutro, o parafuso central ao cabo terra e o parafuso esquerdo ao cabo fase;
  4. No cabo fase, ligado ao parafuso do lado direito da tomada, faça uma derivação que vai alimentar os contatos centrais dos dois interruptores;
  5.  Alimente os contatos centrais dos interruptores com o cabo fase vindouro da derivação;
  6. Ligue os cabos de retorno dos interruptores;
  7. Parafuse o interruptor duplo com tomada na caixa de passagem;
  8. Faça uma derivação do cabo neutro para alimentar as duas lâmpadas;
  9. Ligue os cabos de neutro e retorno aos receptáculos;
  10. Coloque as lâmpadas e teste;

Como é proposto por interruptores duplo, cada interruptor deve acionar uma lâmpada. Assista ao vídeo abaixo que realiza a Instalação do Interruptor Duplo com Tomada passo a passo.

Dicas para facilitar a instalação:

Em instalações elétricas é muito comum que se derive cabos, como foi feito algumas vezes nesta instalação de interruptor duplo com tomada. Para agilizar e facilitar este processo existe um dispositivo chamado Terminal de Emenda ou Conectores de Derivação. Ele faz a derivação sem precisar de fita isolante ou alicate decapador. Para usa-lo é bem simples, basta colocar o cabo em seu interior, neste dispositivo existe um ”mordedor” que vai ”morder” o cabo, e assim não é preciso decapa-lo, é preciso um alicate universal para encaixar o cabo, ao lado deste cabo coloque o cabo que vai ser derivado e repita o procedimento para encaixa-lo. Este conector é constituído geralmente de polipropileno auto extinguível seguro e ideal para instalações prediais, automotivas ou industriais. Esses conectores tem a variedade quanto à capacidade de fios e a preços.

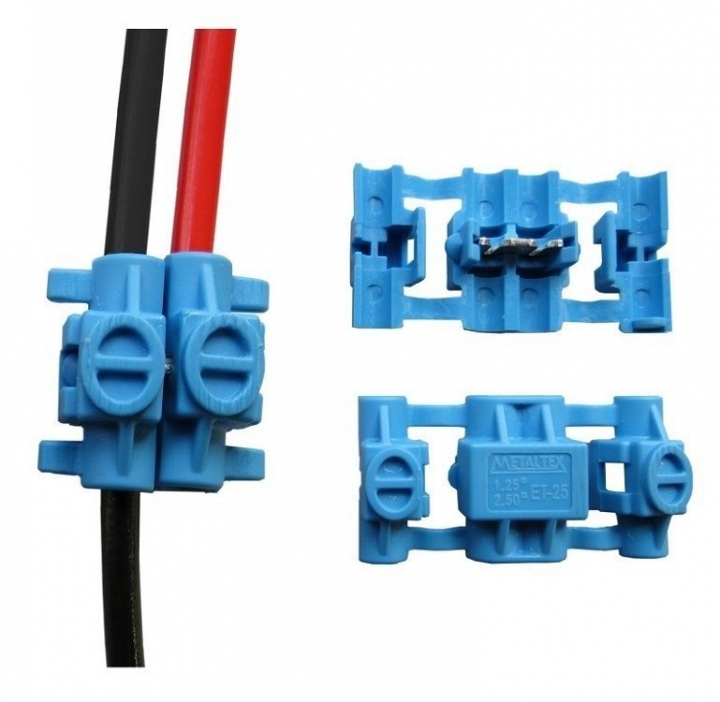

Conector de emenda ou derivação.

Conector de emenda.

A NBR-5410 (Norma Brasileira para instalações de baixa tensão) diz que a identificação de cabos é obrigatória, porém, diferente do que muitos imaginam, a identificação dos cabos não é obrigatoriamente por cores, na norma é claro a identificação obrigatória, mas não em cores. O cabo fase, por exemplo, geralmente possui a cor vermelha, mas na norma a especificação quanto à cor deste cabo é que ele não deve ser azul claro, verde claro ou verde e amarelo. Por isso é interessante que antes de qualquer procedimento na instalação seja feita esta identificação dos cabos.

Sobre o autor

Autor Henrique Mattede

Eletricista desde 2006, Henrique Mattede também é autor, professor, técnico em eletrotécnica e engenheiro eletricista em formação. É educador renomado na área de eletricidade e um dos precursores do ensino de eletricidade na internet brasileira. Já produziu mais de 1000 videoaulas no canal Mundo da Elétrica no Youtube, cursos profissionalizantes e centenas de artigos técnicos. O conteúdo produzido por Henrique é referência em escolas, faculdades e universidades e já recebeu mais de 120 milhões de acessos na internet.

Aviso legal

Todas as informações obtidas neste site e páginas de redes sociais relacionadas a ele são apenas de caráter INFORMATIVO. O Mundo da Elétrica NÃO se responsabiliza por nenhum dano ou prejuízo causado pela execução de ações relacionadas ou não ao conteúdo descrito aqui. Procure sempre um profissional qualificado, sigas as normas e utilize os equipamentos de proteção para qualquer trabalho que envolva eletricidade.
