Como ligar várias lâmpadas em paralelo!
Você sabe como ligar duas lâmpadas em paralelo? Neste artigo do Mundo da Elétrica explicaremos como ligar duas lâmpadas em paralelo, como utilizar o interruptor paralelo simples e o interruptor paralelo bipolar. Vamos lá pessoal!
O que é o interruptor paralelo?
O interruptor é um dispositivo capaz de interromper ou estabelecer o fluxo de elétrons dentro de um circuito, ou seja, o interruptor abre ou fecha o circuito para que haja ou não corrente elétrica circulando.
O interruptor paralelo é capaz de, além de estabelecer e interromper a corrente, funcionar em conjunto com outro interruptor, fazendo com que uma ou mais lâmpadas sejam acionadas por dois pontos diferentes.
Leia também
Essa aplicação é muito útil em edificações com uma grande área como por exemplo, um galpão, onde são instaladas várias lâmpadas com diferentes pontos de acionamento.
O interruptor paralelo também é conhecido como Interruptor Three Way. Esteticamente, o interruptor paralelo se diferencia do interruptor simples apenas pelo fato de nele existir um terceiro borne de ligação, que é o lugar onde conectamos os cabos de energia.
Também existe o interruptor paralelo bipolar, que é o dispositivo que, além de trabalhar em conjunto com outro interruptor para acionar lâmpadas de pontos diferentes, é feito para ser instalado em locais cujo fornecimento de energia é feito através de duas fases.
A diferença do interruptor paralelo simples para o interruptor paralelo bipolar, é que no bipolar os bornes de ligação são duplicados.
Como dito anteriormente, a ligação com o interruptor paralelo é bastante útil em locais que existe a necessidade de dois pontos diferentes para acionar uma ou mais lâmpadas.
A ligação deste interruptor é relativamente simples, e pode ser feita sem dificuldades por qualquer profissional da área da elétrica, preferencialmente que tenha conhecimento de instalações elétricas prediais.
Instalação da lâmpada em paralelo na rede monofásica
Para ligar uma lâmpada em paralelo, primeiro precisamos dos interruptores paralelos. Existem no mercado diversas marcas e modelos de interruptores. Garanta que o item escolhido seja de qualidade, para que não haja problemas na sua ligação.
Também precisaremos da lâmpada que será acionada. No caso da ligação paralela de uma lâmpada, não existe restrições quanto ao modelo da lâmpada. Ela pode ser tanto de LED, que são as mais comuns, quanto o modelo incandescente e fluorescente.
Além dos itens citados, tenha em mãos uma chave de fenda, um alicate de corte e cabos elétricos. Não se esqueça de medir a distância entre os interruptores e a lâmpada correntemente, para não faltar cabo elétrico no momento da ligação.
Tendo estes itens à mão, vamos começar a ligação de uma lâmpada em paralelo passo a passo:
- Primeiro passo: desligue o fornecimento de energia da instalação.
- Segundo passo: ligue um cabo de fase no borne L1 do primeiro interruptor.
- Terceiro passo: Ligue um cabo de retorno do borne L2 do primeiro interruptor no borne L2 do segundo interruptor.
- Quarto passo: Ligue um cabo de retorno do borne L3 do primeiro interruptor no borne L3 do segundo interruptor.
- Quinto passo: Ligue um cabo de retorno do borne L1 do segundo interruptor no receptáculo da lâmpada.
- Sexto passo: Ligue um cabo de neutro no receptáculo da lâmpada.

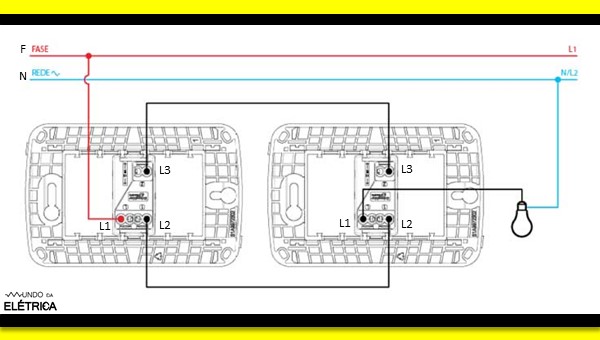

Ligação de uma lâmpada com interruptores paralelos.
Garanta que todas as conexões estejam firmes e isoladas. Ligue novamente o fornecimento de energia da instalação e teste a sua ligação.
Instalação da lâmpada em paralelo na rede bifásica
No caso de uma instalação que tem o seu fornecimento de energia feito em 220v bifásico, a ligação de lâmpadas em paralelo pode mudar, conforme passo a passo a seguir:
- Primeiro passo: desligue o fornecimento de energia da instalação.
- Segundo passo: Ligue o cabo da primeira fase no borne L2 do primeiro interruptor.
- Terceiro passo: Ligue o cabo da segunda fase no borne L5 do primeiro interruptor.
- Quarto passo: Ligue um cabo de retorno do borne L1 do primeiro interruptor até o borne L4 do segundo interruptor.
- Quinto passo: Ligue um segundo cabo de retorno do borne L4 do primeiro interruptor até o borne L1 do segundo interruptor.
- Sexto passo: Ligue um terceiro cabo de retorno do borne L3 do primeiro interruptor no borne L6 do segundo interruptor.
- Sétimo passo: Ligue um quarto cabo de retorno do borne L6 do primeiro interruptor no borne L3 do segundo interruptor.
- Oitavo passo: Ligue um quinto cabo de retorno do borne L2 do segundo interruptor ao receptáculo da lâmpada e um sexto cabo de retorno do borne L5 do segundo interruptor no segundo borne do receptáculo.

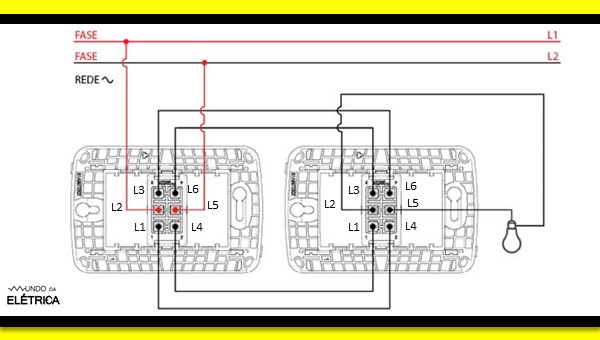

Ligação de uma lâmpada com interruptores paralelos bipolares.
Garanta que todas as conexões estejam firmes e isoladas. Ligue novamente o fornecimento de energia da instalação e teste a sua ligação.
Como ligar duas lâmpadas em paralelo
Como dito anteriormente, a aplicação do interruptor paralela também é utilizada quando se faz necessária a ligação de mais de uma lâmpada, em dois pontos diferentes. O passo a passo a seguir demonstra a ligação de duas lâmpadas com dois interruptores paralelos:
- Primeiro passo: desligue o fornecimento de energia da instalação.
- Segundo passo: ligue um cabo de fase no borne L1 do primeiro interruptor.
- Terceiro passo: Ligue um cabo de retorno do borne L2 do primeiro interruptor no borne L2 do segundo interruptor.
- Quarto passo: Ligue um cabo de retorno do borne L3 do primeiro interruptor no borne L3 do segundo interruptor.
- Quinto passo: Ligue um cabo de retorno do borne L1 do segundo interruptor no receptáculo da primeira lâmpada.
- Sexto passo: Ligue um cabo de neutro no receptáculo da primeira lâmpada.
- Sétimo passo: Faça uma derivação do cabo de neutro da primeira lâmpada para o receptáculo da segunda lâmpada.
- Oitavo passo: Faça uma derivação do cabo de fase que está conectado na primeira lâmpada e o ligue no receptáculo da segunda lâmpada.

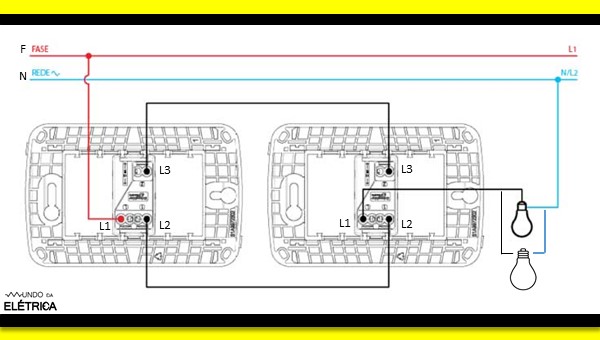

Ligação de duas lâmpadas em paralelo.
Garanta que todas as conexões estejam firmes e isoladas. Ligue novamente o fornecimento de energia da instalação e teste a sua ligação.
Além do interruptor paralelo simples e do interruptor paralelo bipolar, existem outros tipos de interruptores para ligar lâmpadas de formas diferentes. No vídeo a seguir do Mundo da Elétrica, falamos sobre os tipos de interruptores existentes e para que serve cada um deles.
Gostou de aprender como ligar duas lâmpadas em paralelo? Caso tenha alguma dúvida, deixe nos comentários para te ajudarmos! Continue no Mundo da Elétrica para aprender com mais artigos relacionados à instalações elétricas residenciais.
