DR pode salvar sua vida, choque elétrico na prática!

Em Instalação elétrica residencial por Henrique Mattede

A utilização do DR nas instalações elétricas evita graves consequências por causa do choque elétrico, mas infelizmente por falta de conhecimento e dúvidas dos eletricistas não é muito comum ver a utilização do DR nas instalações. O principal fator que agrava a falta de DR nas instalações é a desconfiança com atuação do DR. Neste artigo vamos mostrar na prática a atuação do DR ao identificar uma fuga de corrente.

O que é DR?

O diferencial residual (DR) que também é conhecido como interruptor diferencial residual (IDR) é um dispositivo de proteção obrigatório em todas as instalações elétricas de acordo com a NBR 5410.

Leia também

O DR é um dispositivo de proteção utilizado nas instalações elétricas e que funciona basicamente como um interruptor automático, permitindo o circuito elétrico ser desenergizado sempre que houver uma fuga de corrente superior ao valor mínimo de corrente que o DR é capaz de detectar.

O principal objetivo do DR é a proteção dos usuários contra choques elétricos, pois o DR desarma imediatamente após detectar uma determinada fuga de corrente elétrica indo para o corpo do indivíduo, porque dessa maneira o DR minimiza de forma significativa as graves consequências dos choques elétricos. Por identificar essa fuga de corrente elétrica o dispositivo também contribui para evitar fuga de corrente nas instalações como por exemplo neutro rompido.

O que é Choque Elétrico?

O choque elétrico é uma perturbação de natureza e efeitos diversos que é sentida pelo corpo humano, quando se circula uma corrente elétrica pelo corpo. As consequências e alterações provocadas pelo choque elétrico no corpo humano dependem principalmente da duração e da intensidade do choque elétrico.

Ligação direta com a intensidade da corrente elétrica e não com tensão elétrica.

Choque elétrico, circula uma corrente elétrica pelo corpo.

Os danos e sequelas causados pelo choque elétrico têm ligação direta com a intensidade da corrente elétrica e não necessariamente com a tensão elétrica. Então quanto maior for a intensidade da corrente que percorrer o corpo, maiores serão os efeitos. Outro fator que determina a gravidade do choque elétrico, são os caminhos percorridos pela corrente elétrica no corpo humano, sendo de maior gravidade aqueles caminhos em que a corrente elétrica passa pelo coração.

Atuação do DR na prática!

Para acabar de vez com as dúvidas que muitas pessoas têm a respeito do DR, resolvemos montar uma maquete para mostrar a atuação do DR na prática. Para essa maquete utilizamos o cabeça de lâmpada para simular uma pessoa sofrendo choque elétrico quando a pessoa encosta em um circuito sem DR e em um circuito com DR. O cabeça de lâmpada é um boneco que quando há corrente elétrica passando por seu corpo a lâmpada em sua cabeça acende, assim indicando que houve um choque elétrico.

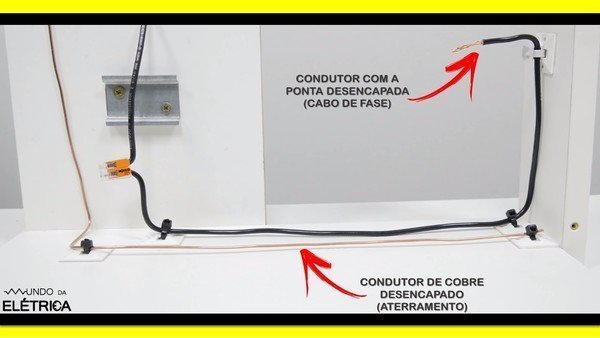

Na imagem a seguir temos a maquete que representa um circuito onde a fase está protegida apenas pelo disjuntor. O condutor de cobre totalmente desencapado é o nosso aterramento e o cabo preto com a ponta desencapada é o cabo de fase.

O condutor de cobre totalmente desencapado aterramento e cabo preto cabo de fase.

Maquete do circuito com fase protegida apenas pelo disjuntor.

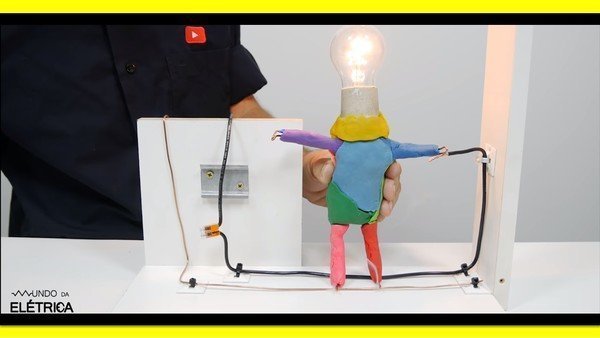

Agora vamos posicionar o cabeça de lâmpada sobre o ponto de aterramento, e em seguida encostamos a mão dele no cabo de fase. Quando o cabeça de lâmpada encosta no cabo de fase podemos ver que lâmpada em sua cabeça acende, isso aconteceu porque o cabeça de lâmpada está sendo eletrocutado.

Percorre corrente elétrica pelo corpo.

Primeiro teste de choque elétrico sem DR.

A lâmpada acendeu porque existe uma diferença de potencial entre o cabo fase e o cabo de terra. Neste circuito foi o suficiente para fazer circular uma corrente elétrica que acende uma lâmpada.

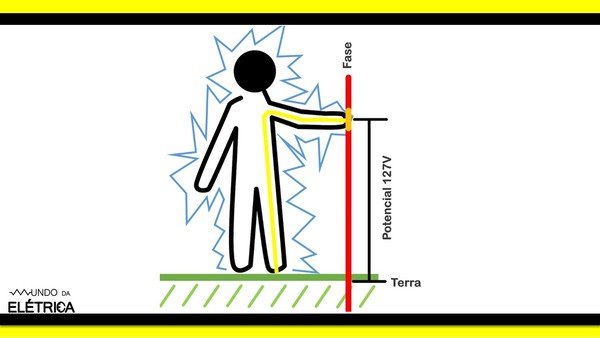

Nesta situação o cabeça de lâmpada é como se fosse uma pessoa descalça pisando no chão e encostando em um ponto energizado, fazendo com que haja uma diferença de potencial. Nessas condições, uma corrente vai circular pelo corpo desta pessoa, ou seja, é um choque elétrico.

Uma corrente vai circular pelo corpo desta pessoa.

Pessoa descalça pisando no chão e encostando em um ponto energizado.

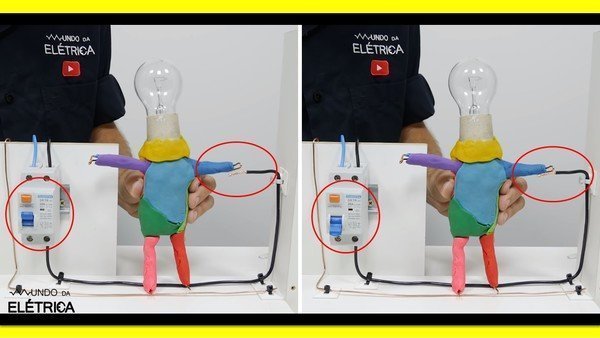

Agora vamos fazer o mesmo teste, porém com um DR protegendo o circuito e vamos ver o que acontece quando repetimos a simulação novamente. Vamos posicionar o cabeça de lâmpada sobre o ponto de aterramento e encostar a mão dele no cabo de fase, da mesma forma que fizemos no teste anterior.

O DR desarma, pois identificar uma fuga de corrente elétrica.

DR desarma evitando choque elétrico com graves consequências.

Instantaneamente o DR desarma, mas isso não quer dizer que não aconteceu o choque elétrico, pois a corrente elétrica circulou pelo corpo do cabeça de lâmpada, mas como o sistema de proteção atuou de forma rápida a lâmpada nem chega a ascender.

O DR desarma, pois ao identificar uma fuga de corrente elétrica, que neste exemplo é a corrente passando pelo cabeça de lâmpada e indo para o aterramento, o DR desarma, assim desligando o circuito o mais rápido possível, evitando que a pessoa receba um choque elétrico de maior intensidade e tenha graves consequências.

Um bom profissional deve prezar sempre pela segurança das pessoas e de seus clientes por isso, é importante a utilização do DR nas instalações elétrica. Abaixo temos um vídeo do Mundo da Elétrica com uma aula completa de DR, IDR e DDR.

Esperamos ter ajudado a esclarecer as principais dúvidas relacionadas a atuação do DR. No site e no canal do Mundo da Elétrica estão repletos de conteúdos sobre o tema, sendo assim fique à vontade para acessar os artigos e vídeos relacionados ao assunto. Caso tenha ficado alguma dúvida ou curiosidade sobre o assunto deixe nos comentários que iremos responder!
