Como instalar um DR passo a passo!

Em Conceitos de eletricidade por Henrique Mattede

O diferencial residual (DR) que também é conhecido como interruptor diferencial residual (IDR) é um dispositivo de proteção obrigatório em todas as instalações elétricas, mas que nem todos usam. Saber fazer a instalação de um DR deveria ser algo comum, mas muitos tem dúvidas e sabendo disso, iremos ensinar passo a passo como fazer a instalação de um diferencial residual por um esquema de ligação, além de explicar o que é um interruptor diferencial residual e para que serve um DR, vamos lá pessoal!

O que é um DR e qual à aplicação do DR?

De maneira bem simples, o diferencial residual (DR) é um dispositivo de proteção utilizado dentro das instalações elétricas, ele funciona como um interruptor automático, que permite desenergizar o circuito sempre que houver uma fuga de corrente superior ao que o DR é capaz de detectar. Por perceber essa fuga de corrente elétrica o dispositivo também contribui para evitar o aumento no valor da conta de energia elétrica, pois ele não permite gasto desnecessário de energia por fuga de corrente elétrica.

Leia também

Sendo assim, o seu principal objetivo é a proteção dos usuários contra choques elétricos, pois ele desarma imediatamente após detectar a fuga de corrente para o corpo do indivíduo, porque dessa maneira ele minimiza de forma significativa as graves consequências dos choques elétricos.

É importante destacar que o dispositivo de proteção DR é de uso obrigatório em todas as instalações, mas principalmente em ambientes que oferecem maiores riscos de choques elétricos, como por exemplo, onde há chuveiros elétricos ou eletrônicos e/ou banheiras.

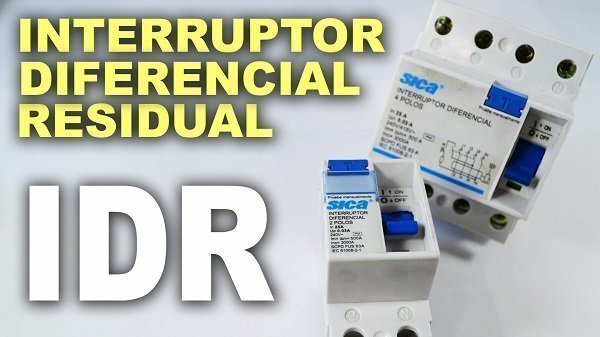

Dispositivo diferencial residual (DR).

O que é um interruptor diferencial residual.

Dicas de como instalar um dr

Agora que sabemos o que é um dispositivo diferencial residual e para que ele serve, podemos explicar como fazer a instalação, mas antes precisamos tomar alguns cuidados durante a instalação e se atentar para determinadas ocasiões.

Materiais e ferramentas

É importante usar as ferramentas certas, conforme a sua finalidade, então utilize materiais e ferramentas de boa procedência e qualidade para minimizar os riscos durante a instalação, além de contribuir para uma instalação com uma qualidade e melhor acabamento. Para fazer a instalação será necessário:

Fazendo a instalação do dispositivo DR

Se estiver acrescentando o DR em um quadro de distribuição de circuitos (QDC), verifique o posicionamento dos demais dispositivos, onde é entrada e saída, para manter um padrão de organização, reduzindo as chances de erros. O mesmo deverá acontecer caso seja feita uma nova instalação no QDC.

Faça a fixação dos dispositivos de acordo com o seu modelo, de forma que o dispositivo diferencial residual seja alimentado por cima e suas saídas por baixo, mantendo a padronização e respeitando determinada ordem. O mesmo deve ocorrer se for instalado mais dispositivos DR.

Com o auxílio de um alicate decapador, desencape os condutores e faça a alimentação do dispositivo, não existe polaridade correta para o DR, a única especificação é onde será conectado o cabo neutro, mas sempre recomendamos manter um padrão de alimentação dos componentes.

O esquema abaixo mostra a montagem de um quadro de distribuição de circuitos com um dispositivo de proteção contra surto (DPS) e um DR. De forma que o Diferencial residual é ligado logo após o disjuntor geral, com a mesma fase sendo ligado no DPS e derivada para o DR. Os cabos que saem do IDR são derivados nos disjuntores dos demais circuitos.

Diagrama de um QDC com dispositivo de proteção contra surto (DPS) e IDR.

Esquema de um quadro de distribuição com DPS e DR.

Neste sistema o condutor neutro é ligado em um DPS e logo em seguida também é derivado para o DR. O neutro sai do Diferencial Residual e é ligado diretamente no barramento de neutro.

Todos os condutores devem ser bem fixados, faça um teste e puxando levemente os cabos, dessa forma você verifica se eles estão realmente bem presos aos bornes. Antes de fechar o QDC ligue os circuitos e faça os testes, para verificar se está tudo certo e se não há nenhuma irregularidade.

O vídeo abaixo mostra a montagem passo a passo do esquema citado acima. Ele possui o intuito de mostrar como fazer a ligação de todos os componentes e a separação de cada circuito.

Finalizamos aqui este artigo e esperamos ter tirado todas as suas dúvidas sobre como instalar um DR! Se ainda tiver restado alguma dúvida ou curiosidade sobre este assunto, deixe nos comentários que iremos responder!
