Disjuntor para ar-condicionado, como escolher?
Quando falamos em instalação de ar-condicionado também devemos lembrar da parte elétrica, que é essencial para o seu perfeito funcionamento. É preciso fazer o dimensionamento correto tanto dos cabos quanto do disjuntor para o ar-condicionado.
O Mundo da Elétrica ensina neste artigo como calcular o disjuntor adequado para ser usado no ar condicionado, seja ele Split, portátil, inverter ou qualquer outro modelo de ar-condicionado. Aprenda também qual o procedimento correto para dimensionar disjuntor do ar-condicionado de acordo com as normas. Vamos lá pessoal!
Leia também
- Realizando o dimensionamento elétrico residencial – passo a passo!
- Como saber se o disjuntor está ligado?
Ao fazer a instalação elétrica de um ar-condicionado devemos estar atentos com as características do ar-condicionado e da instalação elétrica. Em relação a instalação elétrica do ar-condicionado é preciso avaliar alguns itens importantes, como tensão da rede, tensão de funcionamento do ar-condicionado, local onde será instalado, seção dos cabos e qual disjuntor usar.
Disjuntor para ar-condicionado: Por que usar?
O disjuntor é um componente obrigatório e serve para proteger os circuitos de falhas elétricas, como o curto-circuito. Assim quando ocorre uma falha na corrente elétrica, o disjuntor desarma automaticamente.
Pelo fato do ar-condicionado ter um consumo de energia elétrica relativamente alto, ele necessita de um disjuntor exclusivo, que garanta a seletividade e segurança dos do circuito elétrico.
Disjuntor para ar-condicionado: Qual escolher?
Em relação ao disjuntor para ar-condicionado existem algumas tabelas para disjuntor de ar-condicionado, de acordo com as suas respectivas características. Nestas tabelas cada disjuntor possui uma corrente nominal definida de acordo com a potência do eletrodoméstico a ser ligado. É importante esclarecer que alguns fabricantes de condicionadores de ar indicam no manual ou na etiqueta da condensadora qual a corrente para cada ar-condicionado.
Qual disjuntor escolher para ar-condicionado?
Em casos onde o fabricante não indica a corrente elétrica consumida pelo ar-condicionado, é necessário calcular a sua corrente através da sua potência elétrica. Lembre-se que a potência elétrica (watt) é diferente da potência de refrigeração (BTU), por isso não podemos converter a potência de refrigeração em potência elétrica para dimensionar os cabos e disjuntores. Isso acontece porque a capacidade de transformar energia elétrica em energia de refrigeração depende do modelo de ar-condicionado e tecnologia envolvida na construção de cada aparelho.

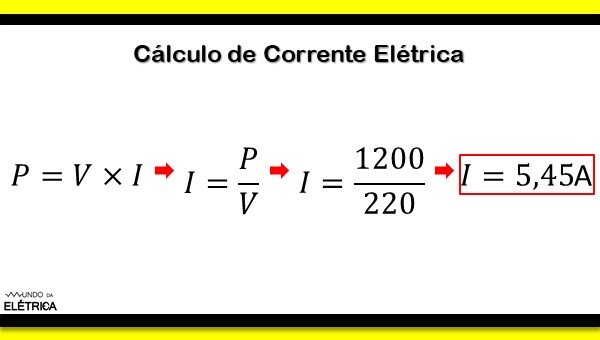

Como exemplo iremos usar um ar-condicionado Split inverter de 11.000 BTU, 1.200 W e com uma tensão de alimentação 220V. O Primeiro passo para fazer o cálculo e encontrar a corrente elétrica do ar-condicionado é dividir a potência elétrica pela tensão elétrica, para então encontrarmos o valor da corrente elétrica. Veja na imagem abaixo como realizar o cálculo corretamente.
Resolução para cálculo de corrente elétrica.
Após fazer o cálculo da corrente nominal do ar-condicionado precisamos multiplicar a sua corrente elétrica nominal pelo fator de serviço, que é igual a 1,25. Este fator de serviço é uma margem de segurança para que o disjuntor não desarme e seccione o circuito quando o ar-condicionado estiver em funcionamento.

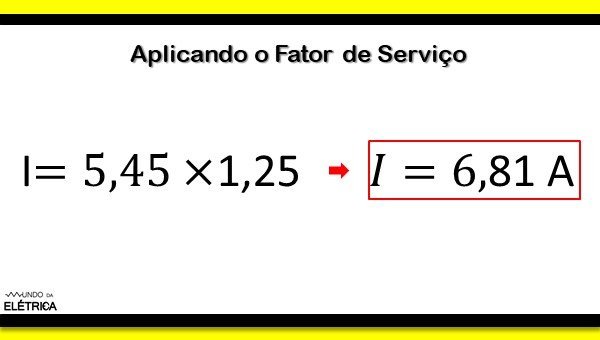

Resolução aplicando o fator de serviço.
Ao fazer a multiplicação pelo fator de serviço a corrente elétrica final é de 6,81A, sendo está a corrente elétrica usada como referência para dimensionar o disjuntor do ar-condicionado. Além de saber a corrente nominal do disjuntor é preciso ter conhecimento sobre as curvas do disjuntor, que para ar-condicionado usamos um disjuntor de curva C.
O disjuntor ideal é aquele que tem a corrente mais próxima da corrente de referência, que neste exemplo é de 6,81A. De acordo com a tabela a seguir não tem disjuntor com a corrente de 6,81A, sendo assim selecionamos um disjuntor para o ar-condicionado com o valor de corrente acima do valor de corrente de referência para o dimensionamento. Logo, precisamos de um disjuntor bipolar de 10A e com curva C.

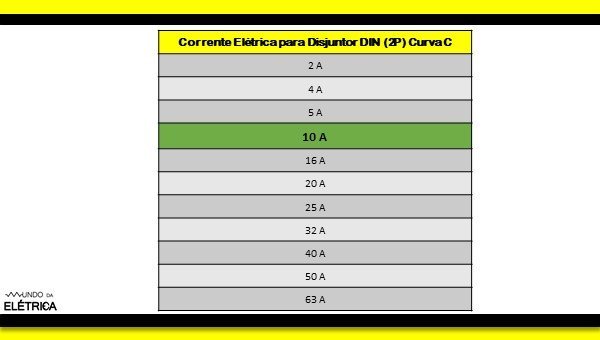

Tabela para disjuntores com dois polos.
Disjuntor para ar-condicionado: Considerações finais
Recomendamos que faça a leitura do manual de instalação do ar-condicionado antes de iniciar o dimensionamento ou a instalação do disjuntor. Quando o fabricante não fornece os dados sobre qual disjuntor usar ele recomenda o profissional responsável pela instalação consultar a norma NBR 5410.
Abaixo tem um vídeo do canal mundo da elétrica com uma explicação completa sobre as diferenças entre a potência de refrigeração e a potência elétrica, vale a pena conferir!
Aqui no site tem diversos artigos sobre dimensionamento de disjuntores e ar-condicionado, portanto fique à vontade para visitá-los. Também visite o canal Mundo da Elétrica, lá tem diversos conteúdos sobre ar-condicionado que vão te ajudar muito!
