Como ligar o neutro no quadro de distribuição!
A utilização de barramentos de neutro em quadros de distribuição de circuitos é comum. Mas você sabia que existem outras formas de realizar a derivação do neutro no QDC? Neste artigo vamos abordar as principais maneiras de realizar a derivação do neutro dentro do QDC. Vamos lá pessoal!
Três formas de derivar os cabos de neutro
Da alimentação do padrão de entrada vem o cabo geral do neutro, que normalmente possui a seção maior, e os cabos de neutro mais finos do circuito vão sair a partir deste cabo geral, por isso neutro deve ser derivado entre os circuitos dentro do QDC, ou seja, cada circuito vai receber o seu cabo de neutro.
Leia também
Na derivação dos cabos deve ser realizado um aperto mecânico adequado, portão não é só enrolar os cabos uns com os outros, pois este tipo de conexão não garante o aperto adequado dos condutores, dessa forma podendo haver um grande aquecimento dos cabos.
Split Bolt
A conexão dos cabos através de conector split bolt é a primeira solução para evitar chumaço de cabos no QDC. Para usar o conector split bolt basta colocar os cabos na fenda do conector e apertar com duas chaves de boca ou alguma chave adequada sextavada. No caso do conector split bolt é necessário fazer a isolação porque o conector fica solto no quadro e pode encostar em uma parte energizada, provocando um curto circuito.

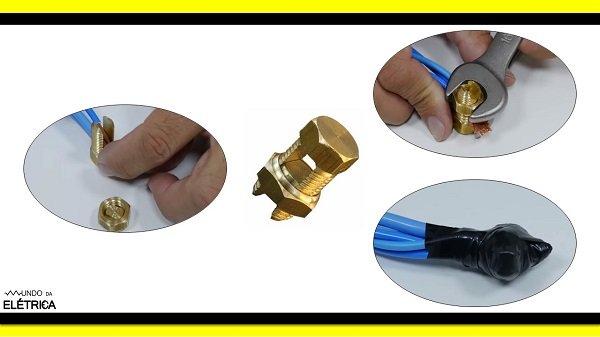

Tipo de derivação com Split Bolt.
A sua maior desvantagem é que quando for necessário desligar o neutro de apenas um circuito vai ter que desconectar todos os demais cabos, porque quando o conector for aberto todos os condutores se soltarão.
Barramento de neutro com parafusos
A nossa segunda solução é o barramento de neutro com parafusos, que já é conhecido por muitos profissionais. O barramento de neutro com parafusos é muito utilizado nas instalações elétricas, devido a sua facilidade para realizar as conexões dos cabos, pois é só conectar o cabo principal no borne de maior diâmetro e nos outros bornes menores conectar os cabos de neutro que vão para o circuito.

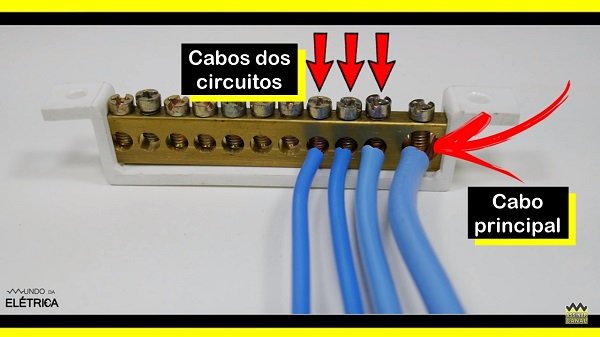

Barramento de neutro com parafuso.
Uma vantagem grande deste barramento é que não precisa isolar, porque ele fica fixo no painel e não tem o risco de encostar em nada energizado. Uma outra vantagem é que na hora de medir tensão com o multímetro usando o neutro do barramento, o ponto de acesso para neutro já está exposto e não precisa tirar a fita isolante. A desvantagem que podemos citar do barramento com parafuso é que de tempos em tempos é necessário fazer reaperto dos parafusos.

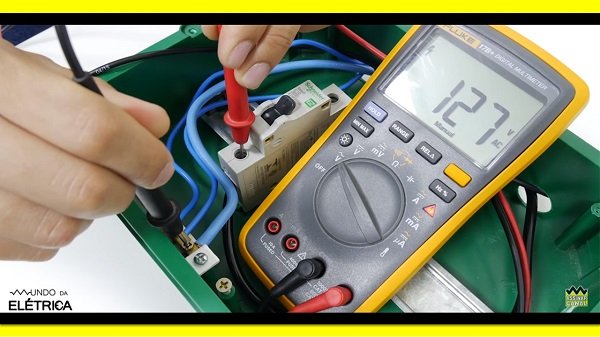

Facilidade quando for preciso fazer medição.
Barramento de aperto por pressão
O barramento de aperto por pressão é uma evolução dos barramentos de parafuso. No barramento de aperto por pressão apenas o cabo principal de maior diâmetro é conectado com parafusos e os outros cabos são apenas encaixados no barramento.
Para encaixe dos cabos que vão para o circuito, basta colocar uma chave de fenda pequena no fura menor, acima do maior furo, onde vai o cabo de neutro do circuito, em seguida forçar a chave para cima que o espaço para conexão cabo de neutro se abre, assim permitindo a conexão do cabo. Depois do cabo conectado é só retirar a chave e o cabo já fica preso pelo sistema mecânico do barramento.

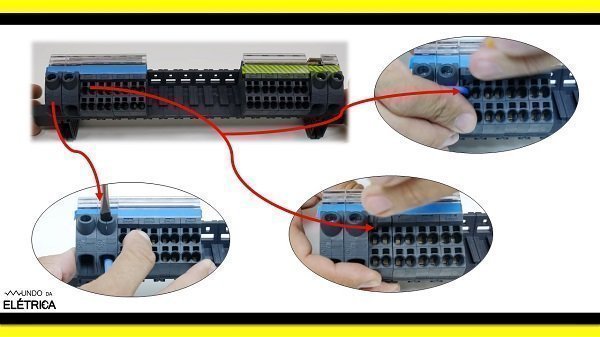

Barramento de aperto por pressão.
As vantagens do barramento de neutro de aperto por pressão é a agilidade para conectar os cabos no barramento e não precisa fazer o reaperto em todos os cabos porque somente o principal tem parafuso. Este tipo barramento costuma já vim nos QDC, mas existe no mercado vários modelos de barramento com essa mesma tecnologia. Vale a pena pesquisar mais e conhecer esta nova opção.
Abaixo temos um vídeo do canal do Mundo da Elétrica, mostrando os principais conectores para instalação elétrica.
Esperamos ter ajudado a esclarecer as principais dúvidas relacionadas a derivação do neutro. No site e no canal do Mundo da Elétrica estão repletos de conteúdos sobre o tema, sendo assim fique à vontade para acessar os artigos e vídeos relacionados ao assunto. Caso tenha ficado alguma dúvida ou curiosidade sobre o assunto deixe nos comentários que iremos responder!
