Conectores elétricos! Quais os tipos e qual usar?

Em Faça você mesmo - Eletricidade por Henrique Mattede

Os conectores elétricos são componentes de grande utilidade, mas mesmo assim ainda tem muita gente que não sabe como escolher o conector elétrico adequado. Neste artigo vamos mostrar os principais conectores elétricos para derivação, além de explicar todas as suas características e utilização, vamos lá pessoal.

Conectores elétricos: Como escolher?

A primeira dica que vamos passar é que não existe ordem de pior para melhor, justamente porque alguns destes conectores possuem características e locais de aplicação bem diferentes. Sendo assim, leia atentamente cada dica, principalmente sobre a parte de dimensionamento que é onde as pessoas mais erram!

Leia também

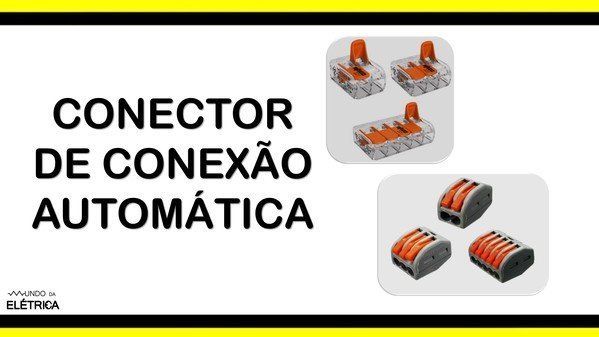

Conector de conexão automática

Este primeiro tipo é um conector que pode ser usado em aplicações diversas como por exemplo, instalações residenciais, ventilador de teto, luminária e emenda para tomadas. Além da incrível praticidade de utilização, estes conectores oferecem conexão e isolação ao mesmo tempo, dispensando assim o uso de fita isolante para esta emenda.

Qual o melhor conector elétrico?

Saiba onde usar conector de conexão automática.

Os conectores de conexão automática podem ser encontrados com 2,3 ou até 5 polos e eles são compatíveis com cabos flexíveis, semirrígidos e rígidos. A capacidade para os cabos flexíveis é de 0,14 até 4mm², e dos cabos semirrígidos e rígidos é de 0,2 até 4mm². Estes modelos da imagem acima são da linha 221 e 222, e eles possuem capacidade de corrente de até 32 amperes, mas existem outros modelos com capacidade maior.

O manuseio deste conector é bem simples! Primeiro você deve decapar o cabo e na lateral do conector, você vai encontrar a medida exata que precisa ser decapada. Depois é só abrir a trava laranja, conectar o cabo e em seguida fechar a trava. Além de eficiente é muito rápido e seguro!

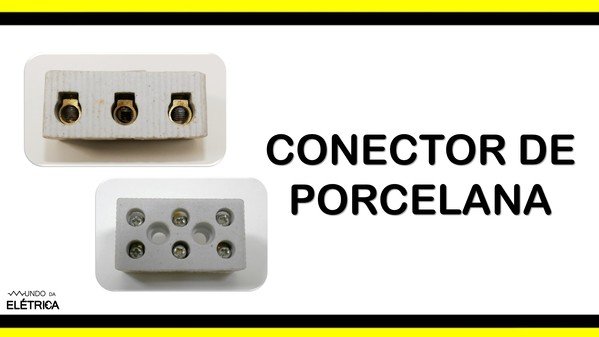

Conector de porcelana

O segundo é o conector de porcelana, que é o modelo mais indicado para emendas em locais com alta temperatura, por isso é o conector mais indicado para o chuveiro. Este tipo de conector tem uma ótima isolação térmica, dispensando também o uso de fita isolante em suas emendas.

Conector elétrico para chuveiro, qual usar?

Saiba onde usar conecto de porcelana.

Este modelo da imagem acima é tripolar para cabos com bitola de até 16mm², suportando uma corrente de até 50A. Mas saiba que você também pode encontrar conectores de porcelana bipolar e até mesmo tripolar com diferentes capacidades.

O manuseio deste conector de porcelana é muito simples! Basta usar a chave de fenda adequada para afrouxar os parafusos dos bornes de conexão, em seguida você deve inserir os cabos e depois é só apertar bem. Pronto, a emenda já está feita!

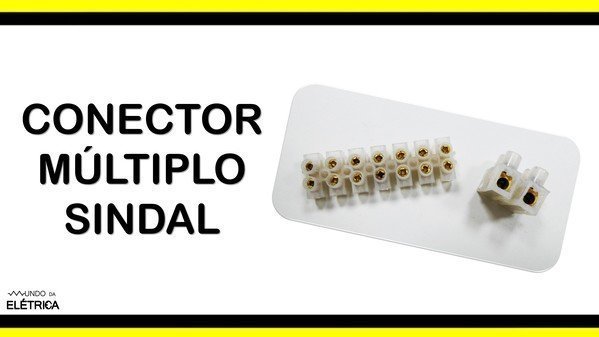

Conector múltiplo sindal

O terceiro é o conector múltiplo sindal, que é uma ótima opção para emendas em quadros de comandos como régua de borne, justamente porque a barra conta com vários bornes e uma ótima isolação.

Conector elétrico para chuveiro, qual usar?

Saiba onde usar conecto múltiplo sindal.

Este modelo da imagem acima é para cabos com bitolas de até 4mm², suportando uma corrente de até 24A. Mas você pode encontrar estes conectores múltiplos com capacidade para cabos com bitola de 4,6,10 e até 16mm². Então, basta escolher o que vai atender à sua necessidade.

O manuseio deste conector é semelhante ao de porcelana, você deve usar a chave de fenda adequada para afrouxar os parafusos dos bornes de conexão, depois é só inserir os cabos e por último é só apertar bem!

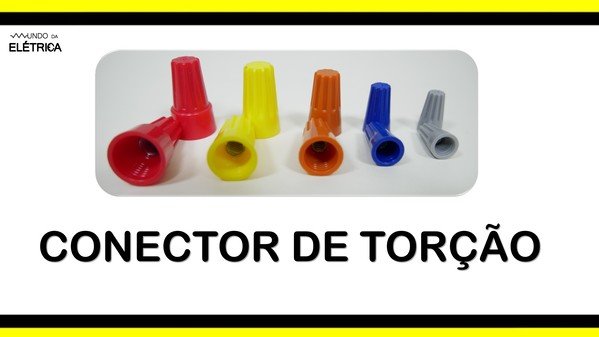

Conector de torção

O quarto é o conector de torção que é uma excelente opção para quem quer fazer emendas de cabos rápidas e seguras, porque assim como os conectores automáticos, os conectores de torção também têm um manuseio muito simples e são ótimos isoladores.

Qual o melhor conector elétrico?

Saiba onde usar conecto de torção.

Os conectores de torção podem ser utilizados em ventiladores de teto, emenda para luminárias, caixa de passagem e emenda de tomadas. Estes conectores possuem cores diferentes que são: vermelho, amarelo, laranja, azul e cinza. É importante ficar atento porque cada cor de conector suporta uma corrente e bitola diferente.

Outra informação importante é que a bitola corresponde à soma da bitola dos dois cabos que vão ser emendados, ou seja, no caso da emenda de dois cabos de 2,5mm², você deve usar um conector para bitola de pelo menos 5mm².

A conexão é bem simples! Você deve decapar os cabos, unir as pontas, introduzir no conector e rosquear até ficar bem firme. O uso destes conectores cresce cada dia mais, justamente porque é muito rápido fazer a emenda, que depois de pronta não se solta nem se você puxar bem forte os cabos.

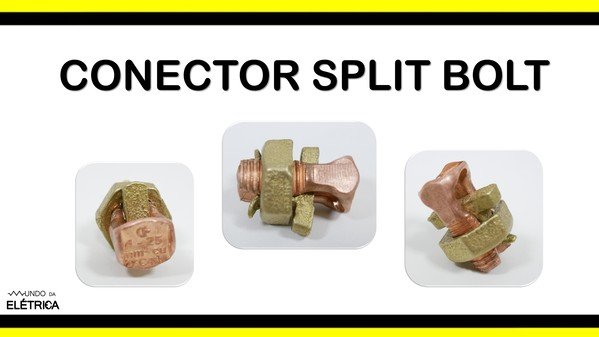

Conector split bolt

Este quinto e último é conector Split Bolt, que é o tipo de conector mais indicado para usar em caixa de passagem do padrão. Nas emendas com conectores Split Bolt é necessário fazer isolação com fita de auto fusão e fita isolante!

Conector elétrico para chuveiro, qual usar?

Saiba onde usar conecto split bolt.

Este modelo da imagem acima é para emendas de cabos com bitola entre 4 e 25mm², mas existem vários outros modelos com capacidades diferentes. Então é só você buscar o modelo certo para a emenda que precisa realizar.

No canal Mundo da Elétrica tem um vídeo completo mostrando como usar este tipo de conector, e principalmente como fazer a isolação correta, vale muito a pena assistir!

Quais destes conectores vocês já usaram? Tem algum conector mostrado que você não sabia da sua utilização? Deixe nos comentários qual é a sua experiência com estes conectores e se tiver alguma sugestão ou crítica construtiva, deixe nos comentários que iremos responder!
