Você já precisou de um novo ponto de tomada é ficou sem lugar para instalar essa tomada, por não querer quebrar nada da edificação? Se sim, então preste atenção neste artigo que vamos mostrar uma ótima opção para solucionar este problema.

É fato que com o passar do tempo o número de aparelhos elétricos e eletrônicos cresceu e com isso surge a necessidade de novos pontos de tomadas nas instalações. Mas como ter um novo ponto de tomada sem precisar de quebradeira? Usar uma extensão talvez resolva seu problema temporariamente, mas nem sempre é a melhor opção. Então, nessas situações o que posso fazer?

Interruptor com tomada

Primeiro precisamos entender o que é um interruptor e o que é uma tomada, vamos lá.

O interruptor é um componente elétrico que possibilita comandar um ponto de iluminação, podendo acender ou desligar uma lâmpada ou um conjunto de lâmpadas. Existem diferentes tipos de interruptor como por exemplo, interruptor simples, duplo, three way, Four Way etc.

A tomada é um ponto que fornece energia elétrica para um plugue que será conectado na tomada, sendo que os plugues são mais usados em aparelhos elétricos e eletrônicos como por exemplo, computador, TV, liquidificador, aspirador de pó etc.

As tomadas são divididas em duas classes, que é tomada TUG (tomada de uso geral) e a tomada TUE (tomada de uso específico). As tomadas da classe TUG são para corrente elétrica de no máximo até 10A. Já as tomadas da classe TUE devem ter um circuito independente, pois são para corrente elétrica até 20A. É importante sempre realizar o dimensionamento adequado para ambas as tomadas.

Já o interruptor com tomada é um componente elétrico que possibilita ter interruptor e tomada no mesmo ponto. Esse tipo de componente elétrico tem algumas restrições para ser instalado, nos itens a seguir da norma NBR-5410 mostra essas restrições.

4.2.5.5 Os circuitos terminais devem ser individualizados pela função dos equipamentos de utilização que alimentam. Em particular, devem ser previstos circuitos terminais distintos para pontos de iluminação e para pontos de tomada.
NOTA Para locais de habitação, ver também 9.5.3.

9.5.3 Divisão da instalação
9.5.3.1 Todo ponto de utilização previsto para alimentar, de modo exclusivo ou virtualmente dedicado, equipamento com corrente nominal superior a 10 A deve constituir um circuito independente.

9.5.3.2 Os pontos de tomada de cozinhas, copas, copas-cozinhas, áreas de serviço, lavanderias e locais análogos devem ser atendidos por circuitos exclusivamente destinados à alimentação de tomadas desses locais.

9.5.3.3 Em locais de habitação, admite-se, como exceção à regra geral de 4.2.5.5, que pontos de tomada, exceto aqueles indicados em 9.5.3.2, e pontos de iluminação possam ser alimentados por circuito comum, desde que as seguintes condições sejam simultaneamente atendidas:

a) A corrente elétrica de projeto (IB) do circuito comum (iluminação mais tomadas) não deve ser superior a 16 A;
b) Os pontos de iluminação não sejam alimentados, em sua totalidade, por um só circuito, caso esse circuito seja comum (iluminação mais tomadas);
c) Os pontos de tomadas, já excluídos os indicados em 9.5.3.2, não sejam alimentados, em sua totalidade, por um só circuito, caso esse circuito seja comum (iluminação mais tomadas).

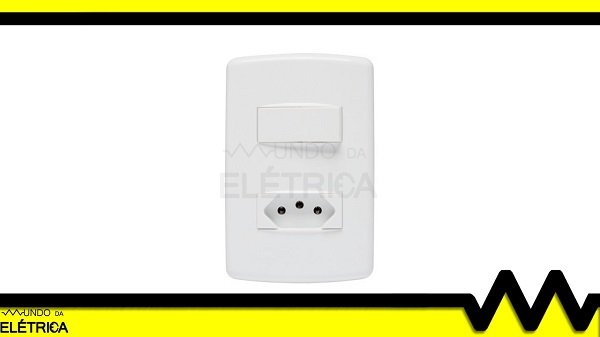

Componente com duas funções.

Interruptor com tomada patrão brasileiro.

Como instalar interruptor com tomada

Depois de algumas breves explicações vamos para a instalação do interruptor com tomada. O primeiro passo para fazer qualquer alteração em circuito é desligar o disjuntor para sua segurança.
Para melhor entendimento fizemos um esquema com a seguinte simbologia:

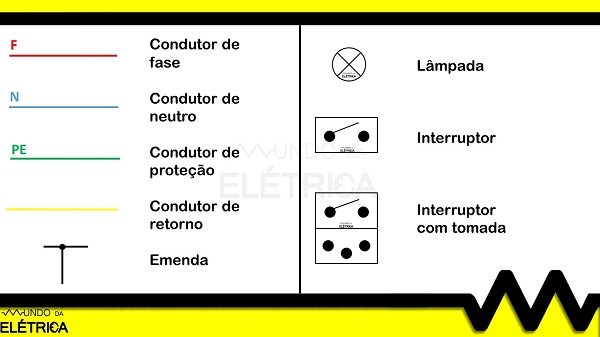

Simbologias para ilutar circuito elétrico.

Simbologias utilizadas no esquema de ligação.

O caso mais comum de se ver é quando temos um ponto de interruptor e queremos um ponto de tomada naquele ponto, como no exemplo abaixo.

Como ligar lâmpada com interruptor.

Esquema de ligação de interruptor simples.

Para instalar interruptor com tomada em um ponto que já existe interruptor é preciso fazer algumas alterações no circuito onde será instalado o interruptor com tomada. Pois o circuito de iluminação é composto por condutores de fase, neutro e retorno, já o circuito de tomada necessita de condutores de fase, neutro e proteção.

A primeira alteração é remover o interruptor existente, após isso faça uma derivação do condutor neutro e leve até o ponto onde será instalado o interruptor com tomada, também passe o condutor de proteção até o ponto de instalação. Lembre se de deixar uma sobra de condutor para fazer as futuras conexões.

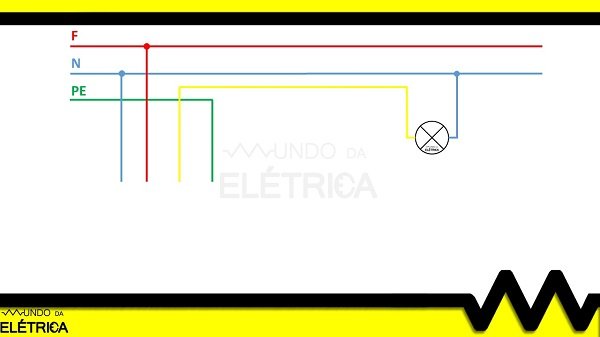

Preparando condutores para instalação do interruptor com tomada.

Remoção do interruptor para colocação do interruptor com tomada.

Agora com todos condutores disponível vamos realizar as conexões dos condutores nos bornes do interruptor com tomada. Faça a derivação no condutor de fase, dessa forma obtendo duas pontas que vamos chamar de A e B. Conecte a ponta A no borne esquerdo do interruptor e a ponta B no borne direito da tomada. Para finalizar as conexões do interruptor conecte o condutor de retorno no borne direito do interruptor.

Não é preciso retira o retorno da lâmpada.

Conexões dos condutores de fase e retorno no interruptor com tomada.

Após finalizar as conexões devidas do interruptor, vamos terminar as conexões da tomada. Conecte o condutor de neutro no borne esquerdo da tomada e o condutor de proteção no borne central da tomada, assim finalizando a instalação do interruptor com tomada, podendo religar o disjuntor da residência.

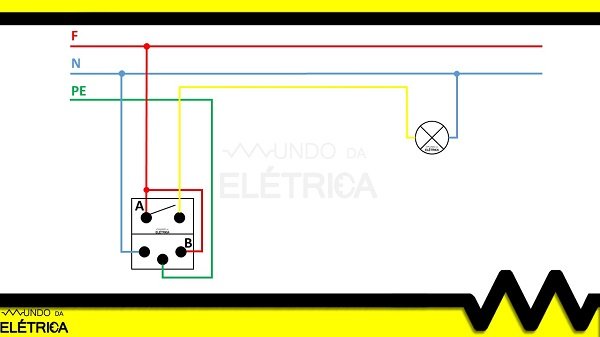

Circuito de interruptor com tomada finalizado.

Conexões dos condutor de neutro e proteção para finalizar a instalação.

Abaixo temos o vídeo do canal Mundo da Elétrica, onde é explicado passo a passo como realizar instalação de um interruptor com tomada.

Considerações finais:

Mostramos como instalar interruptor com tomada, mas não entramos em detalhes sobre dimensionamento de cabos e disjuntores, que é necessário. Pode ficar tranquilo que no site do Mundo da Elétrica já ensinamos com realizar dimensionamento de cabos e disjuntores, sendo assim fique à vontade para ler outros artigos relacionados ao tema. Qualquer dúvida ou curiosidades deixe nos comentários que iremos responder.
