Onde INSTALAR o DPS?
O surto elétrico pode queimar aparelhos elétricos e eletrônicos e estes surtos podem ocorrer devido á raios que caem sobre a rede elétrica, partida de grandes motores elétricos e outras anomalias que podem ocorrer nas instalações elétricas. Por isso devemos usar sempre um DPS, que é o dispositivo de proteção contra surto!
O uso correto de um DPS residencial promove uma proteção adequada para os surtos que ocorrem na rede elétrica, mas aí surge algumas dúvidas bem comuns, onde instalar DPS e qual escolher? No mercado existem várias marcas: DPS Clamper, DPS Siemens, DPS Schneider, DPS Abb, DPS Altronic, DPS Alumbra, DPS Fame, DPS Lukma, DPS Exatron, DPS Soprano e outros! Estes dispositivos são separados por DPS tipo 1, DPS tipo 2 e DPs tipo 3.
Leia também
- Como instalar disjuntor? Aprenda passo a passo!
- Disjuntor bipolar, quais as suas aplicações e como dimensionar?
Pensando nestas dúvidas, preparamos um artigo bem completo que vai explicar tudo sobre a posição de instalação do DPS. Veja se você deve instalar o DPS antes ou depois do disjuntor geral?
Como funciona o DPS?
Com relação ao DPS é importante entender que quando ocorre um surto, o DPS desvia este surto para o sistema de aterramento, isto ocorre numa fração de segundos e costuma ser tão rápido, que o disjuntor nem chega a detectar esta fuga para aterramento. Exatamente por isso que o DPS é ligado fase de um lado e terra do outro.
Parece mesmo que você está fechando um curto circuito entre fase e terra, e na verdade quando o DPS detecta um surto, ele fecha sim um curto entre fase e terra, mas isso acontece em um período extremamente curto de forma que não seja prejudicial para a instalação.
O grande problema é quando o DPS chega ao fim da vida útil, ou seja, quando o circuito interno dele não consegue mais fazer este fechamento rápido para terra. Em alguns casos quando o DPS queima ele fecha um curto permanente entre fase e terra e aí sim temos um enorme problema. Para resolver isso, a norma NBR 5410 regulamenta o uso de dispositivos de proteção para o DPS, isso mesmo disjuntores para proteger o DPS, estes disjuntores são chamados de dispositivos de desconexão. Então, em caso de um curto permanente devido à queima do DPS, o disjuntor irá desarmar impedindo a fuga para terra.
Onde instalar o DPS?
A posição do DPS e do disjuntor geral tem a ver com esse dispositivo de desconexão, porque o disjuntor geral pode ser usado como dispositivo de desconexão. A norma prevê casos em que o próprio DPS tenha internamente um dispositivo que permita a desconexão, ou seja, para estes casos a norma diz que não é preciso disjuntor para proteção do DPS.

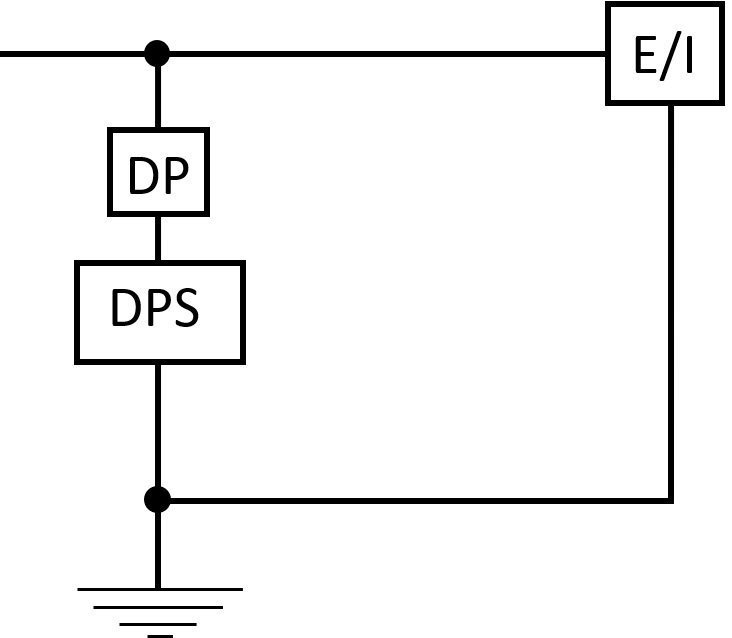

O DPS pode ser instalado antes do disjuntor geral como mostra a imagem 14 da NBR 5410, no item a), neste caso é usado um disjuntor de desconexão, ou que o próprio DPS consiga se desconectar impedindo um curto permanente, veja na imagem abaixo.

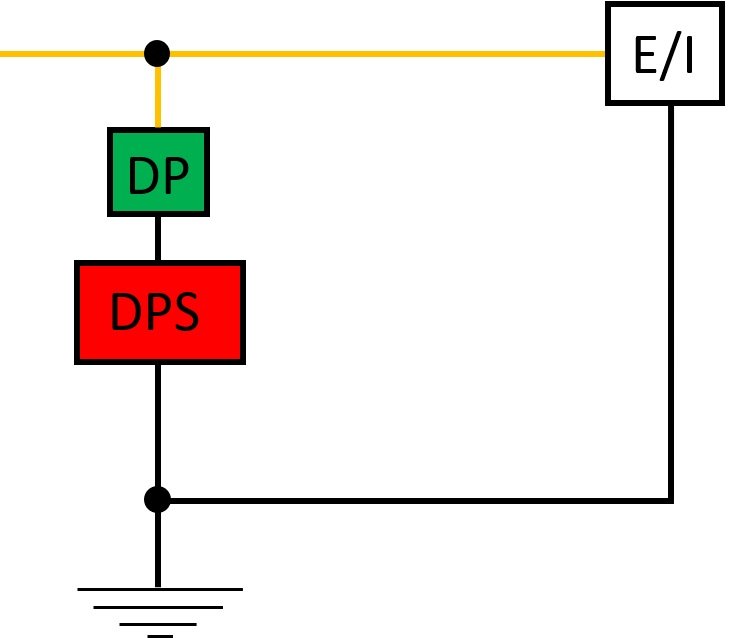

Nesta primeira opção de posicionamento, fica assegurada a continuidade de serviço, ou seja, no caso de falha do DPS, o sistema continua funcionando assim como mostra na imagem a seguir. Em contrapartida, isso também significa que existe uma ausência de proteção contra qualquer novo surto que venha a ocorrer.

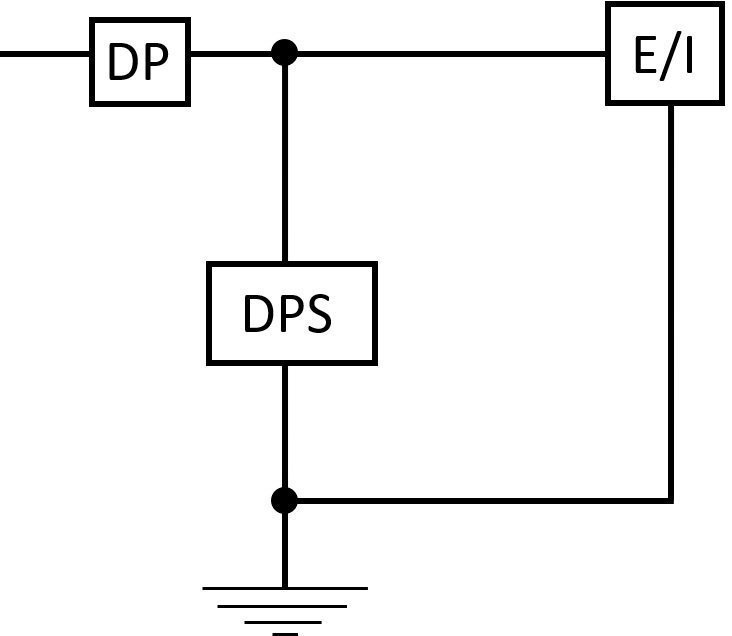

Na segunda opção de posicionamento como mostrar a imagem 14 da NBR 5410, no item b), é usado um sistema que o disjuntor protege circuitos e o DPS, sendo interpretado como o DPS instalado depois do disjuntor geral, veja na imagem abaixo.
Neste posicionamento, a falha do DPS faz ativar o disjuntor que interrompe a alimentação do circuito, assim como mostra a imagem a seguir. Esta situação de circuito desligado vai continuar até que o DPS seja corretamente substituído.
Para quem não conhece o que é surto elétrico e como escolher o DPS correto, vamos deixar abaixo uma sugestão de vídeo do canal Mundo da Elétrica, nele você pode acompanhar toda esta explicação que fizemos de uma forma bem didática e ainda terá acesso a 3 outros vídeos que falam exclusivamente de DPS, suas utilizações e instalações.
Para finalizar vamos deixar bem claro o que a norma NBR 5410 diz sobre a instalação do DPS! Segundo a norma NBR 5410, o DPS deve ser instalado em todas as instalações elétrica com o objetivo de prevenir surtos elétricos na rede! A norma permite que a instalação do DPS seja feita tanto antes, quanto depois do disjuntor geral. Portanto, cabe ao usuário observar quais são os pontos positivos e negativos de cada posicionamento de instalação, mas o que jamais deve ser feito, é manter a instalação funcionando sem o uso de um DPS.
