Disjuntor bipolar, quais as suas aplicações e como dimensionar?

Em Componentes elétricos por Henrique Mattede

Os disjuntores são dispositivos de proteção que estão presentes em todas as instalações residenciais, comerciais e industriais! Isto ocorre devido ao fato de serem obrigatórios em todas as instalações segundo a norma NBR5410. Entre os tipos de disjuntores, o disjuntor bipolar seja 220V ou 127V é um disjuntor que nem todos conhecem, e é sobre este disjuntor que o Mundo da Elétrica vai falar neste artigo. Vamos lá pessoal!

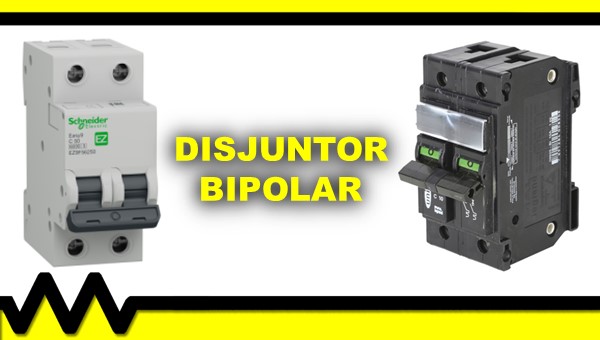

Disjuntor Bipolar: O que é?

O disjuntor é um dispositivo elétrico que tem a função de proteger a instalação elétrica quando acontece uma sobrecarga, um pico de energia ou um curto circuito. O disjuntor bipolar em nada difere dessa definição, somente realiza essa proteção monitorando as duas fases que passam por ele.

Leia também

Disjuntor Bipolar! Saiba o que é.

Disjuntor Bipolar do tipo Din e Disjuntor Bipolar do tipo Nema!

Quando a corrente elétrica que o disjuntor monitora atinge um valor maior que o valor suportado por ele, o disjuntor aciona um mecanismo que abre o circuito e assim interrompe a passagem de energia elétrica para a carga, que evita a queima dos aparelhos que estão após o disjuntor ou reduz os danos que poderiam ocorrer na instalação elétrica.

O disjuntor bipolar é usado em instalações bifásicas, onde se tem duas fases e um neutro, podendo por exemplo ser bifásico 220V (Fase – Fase) ou monofásico 127V/220V (Fase – Neutro).

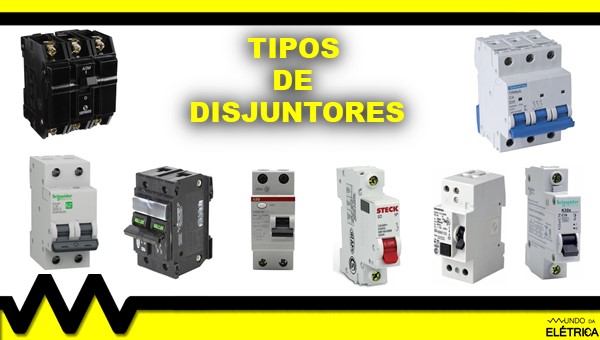

Tipos de Disjuntor

Veja os muitos tipos de disjuntor!

Quais são os Tipos de Disjuntor?

Entre os muitos tipos de disjuntor podemos citar os mais conhecidos, como por exemplo:

Disjuntor Bipolar: Como Dimensionar?

A forma de dimensionamento de um disjuntor bipolar é muito similar ao dimensionamento do disjuntor monopolar. Este dimensionamento leva em consideração alguns fatores, que serão tratados abaixo.

Curva de Disjuntores

Conhecer as características dos componentes elétricos é uma grande vantagem para um eletricista, e a curva de disjuntor é uma característica muito importante para se saber, pois define a aplicação do disjuntor, ou seja, o tipo de curva do disjuntor influencia diretamente onde esse disjuntor será usado.

A curva de ruptura de um disjuntor é o tempo que uma corrente acima do limite do disjuntor é suportada antes do seu desarme, também pode ser definida como a tolerância para uma corrente de pico, que pode ser N vezes maior que a corrente nominal. Essa tolerância é necessária pois muitos aparelhos e equipamentos, ao serem ligados, geram uma energia de pico muito rápida e logo após esse pico a corrente se normaliza novamente.

Outro motivo para o qual é necessária a curva do disjuntor é a sensibilidade dos aparelhos elétricos, pois alguns deles são muito sensíveis e se o seccionamento da energia não for muito rápido, eles podem queimar ou ficar danificados. Cada dispositivo ou aparelho elétrico tem uma sensibilidade e por isso as curvas de disjuntores foram categorizadas em curva B,C e D, de modo que cada categoria protege um determinado grupo de aparelhos.

É de suma importância que você escolha a categoria da curva do disjuntor que melhor condiz com a sua instalação.

Cálculo da Corrente do Disjuntor

Para conseguir dimensionar o disjuntor é necessário saber a corrente total do circuito a ser protegido, pois o disjuntor trabalhará monitorando essa corrente. E para descobrir essa corrente utilizamos a Lei de Ohm, pois na maioria das vezes os aparelhos não possuem a corrente na embalagem ou manual.

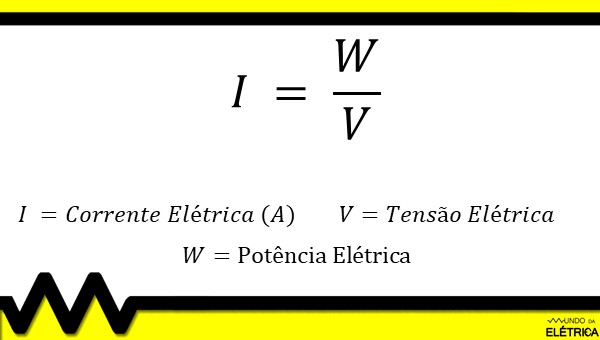

Fórmula de cálculo de corrente.

Lei de Ohm: Cálculo de Corrente Elétrica!

Como visto na imagem acima, a fórmula de Ohm necessita da potência elétrica dos aparelhos e da tensão elétrica do circuito para descobrir a corrente, para isso você precisa somar a potência de todo o seu circuito.

Veja como fazer o cálculo de corrente para um circuito de tomadas TUE com uma potência total de 7.000W em um circuito bifásico de 220V. Usando a fórmula mostrada acima temos que a corrente I é igual à potência de 7.000W dividida pela tensão de 220V.

Veja o cálculo do nosso exemplo.

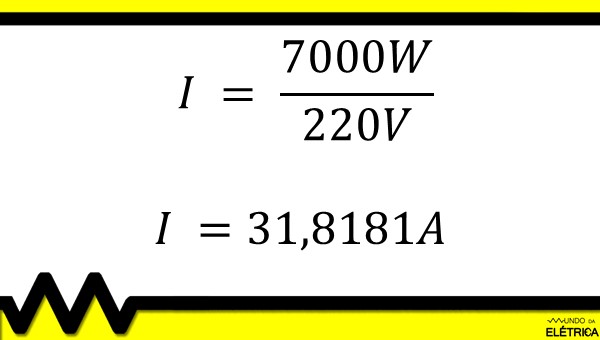

Cálculo da Corrente do Exemplo.

Realizando o cálculo obtemos então uma corrente de 31,81A,

Escolha do Disjuntor

Agora basta olhar na tabela de disjuntores qual o disjuntor mais próximo do valor obtido. Para facilitar deixamos abaixo uma tabela com alguns disjuntores que são comumente usados em residências e comércios. Olhando nesta tabela vimos que o disjuntor mais próximo é o disjuntor de 32A. Pronto! Agora é só pegar o disjuntor de 32A e realizar a sua instalação.

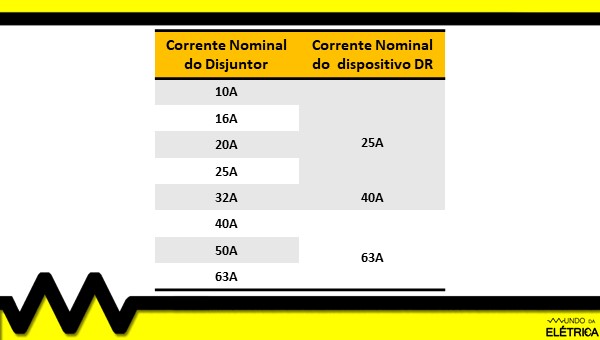

Tabela de corrente de disjuntor.

Tabela de Corrente Nominal de Disjuntores e Dispositivos DR!

Viu como é fácil fazer o dimensionamento de um disjuntor bipolar? Agora, você saberia também dimensionar um disjuntor bipolar geral? Para a resposta sendo sim ou não, indicamos o vídeo abaixo do canal Mundo da Elétrica que ensina detalhadamente como dimensionar e escolher o disjuntor geral bipolar. Não se esqueça de curtir o vídeo e se inscrever!

&t=322s

O que achou deste artigo? Tem alguma dúvida? Deixe aqui nos comentários para que possamos te responder. Continue acompanhando o site do Mundo da Elétrica para aprender ainda mais sobre esse grande mundo da eletricidade!
