MULTÍMETRO X ALICATE amperímetro, medindo corrente!

Em Faça você mesmo - Eletricidade por Henrique Mattede

O multímetro é uma das principais ferramentas para os profissionais do Mundo da Elétrica, assim como os alicates amperímetro. Você sabe qual é a principal diferença entre multímetro e alicate amperímetro? Neste artigo vamos falar sobre a medição de corrente elétrica utilizando o alicate amperímetro e o multímetro. Então vamos lá pessoal!

Medição de corrente elétrica

A corrente elétrica é definida pelo movimento ordenado dos elétrons, sendo que sua unidade de medida é dada em amperes (A). A corrente elétrica é uma das principais grandezas elétrica e pode ser contínua ou alternada, ou seja, a corrente elétrica pode variar o seu valor e sentido em função do tempo.

Leia também

Existem duas maneiras diferentes de realizar a medição de corrente elétrica, que é a medição direta e a medição indireta. A medição direta a energia consumida pela carga passa totalmente pelo equipamento de medição, como exemplo a medição realizada pelos medidores de energia da concessionária, geralmente os medidores residenciais.

Medição realizada pelo medidores residenciais.

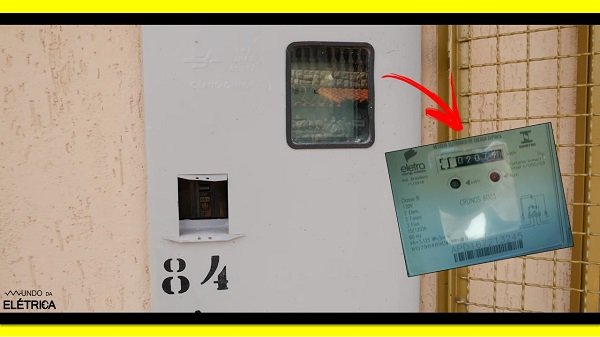

Medidor de energia da concessionária.

Outra forma de realizar a medição direta de corrente elétrica é com um  multímetro. A medição direta só é possível ser feita quando os elétrons passam por dentro do circuito do multímetro, assim o multímetro sempre fica em série com o circuito a ser medido.

Este tipo de medição não deve ser feita em circuitos de instalações residenciais, prediais ou industriais, porque isso é extremamente perigoso por vários motivos como por exemplo, o valor máximo de corrente elétrica que cada equipamento de medição é capaz de medir, que é uma capacidade relativamente baixa e é necessário realizar o seccionamento dos cabos, sendo preciso desligar o circuito.

Os multímetros suportam medições de até 10A, raramente alguns são projetados para suportar a medição de correntes de 20A. Os valores de medição podem variar e depender do tempo em que o equipamento ficará exposto à está medição.

Multímetro sempre fica em série com o circuito a ser medido.

Instrumento de medição multímetro.

Outro problema de realizar a medição direta com o multímetro, é que não são todos os circuitos que podem ser interrompidos para inserir as pontas de prova do multímetro, pois na maioria dos casos é preciso cortar os cabos, interrompendo o circuito. E cortando os cabos, posteriormente vai precisar realizar emendas, o que acaba comprometendo a eficiência da instalação e criando mais um ponto de aquecimento no circuito da instalação, podendo comprometer a resistência mecânica dos condutores elétricos e vários outros problemas.

Já a medição de corrente elétrica de forma indireta é feita utilizando transformadores de corrente e alicates amperímetros, assim a corrente elétrica é medida por comparação magnética, isso significa que a corrente não passa diretamente pelo circuito interno do dispositivo de medição.

A medição indireta de corrente elétrica é a indicada para as instalações residenciais, prediais e industriais, pois este tipo de medição é a mais segura a se fazer e não é necessário seccionar o circuito, evitando o comprometimento da instalação elétrica.

Indicada para as instalações residenciais, prediais e industriais.

Instrumento de medição alicate amperímetro.

Outra vantagem do alicate amperímetro em relação aos multímetros é que o alicate amperímetro suporta a medição de valores de corrente elétrica muito maiores do que os multímetros, por mais tempo e com maior frequência, ou seja, os alicates amperímetro são fabricados justamente para medição de corrente elétrica.

Medição de corrente elétrica na prática

Agora vamos realizar a medição da corrente elétrica com multímetros e alicate amperímetro na prática, vamos ver quais as diferenças entre as medições de corrente elétrica utilizando um multímetro e depois utilizando o alicate amperímetro.

Vamos utilizar um multímetro para fazer a medição direta da corrente elétrica com este modelo que é capaz de suportar até 10 A. Antes de realizar a medição é preciso desligar o circuito, para não haver o risco de choque elétrico. Após ter desligado o circuito vamos seccionar um dos cabos de alimentação, que pode ser a fase ou o neutro para conexão das pontas de prova do multímetro.

É importante destacar que para medir corrente elétrica devemos ficar atentos aos bornes que serão inseridos as pontas de prova, pois o borne usado para medir corrente elétrica não é o mesmo para realizar as outras medições.

Para facilitar a medição de corrente elétrica usamos conectores de pressão, e após ter colocado as pontas de prova nos bornes corretos, ligamos a ponta de prova preta em uma extremidade do condutor seccionado e a ponta de prova vermelha na outra extremidade do condutor seccionado. Em seguida selecione a escala de corrente elétrica alternada e ligue o circuito, para que seja possível fazer a medição da corrente.

Modelo é capaz de suportar até amperes 10 A.

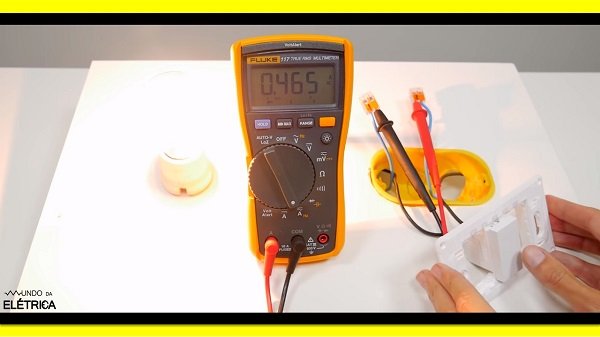

Medição direta da corrente elétrica com multímetro.

Ao contrário da medição direta usando o multímetro, a medição indireta com alicate amperímetro é simples, prática e rápida, sem a necessidade de desligar o circuito. Para medir a corrente elétrica com alicate amperímetro é só selecionar a escala de corrente elétrica alternada e envolver um dos condutores com a garra do alicate amperímetro, assim obtendo o valor da corrente que passa por este condutor.

Simples, prática e rápida, sem a necessidade de desligar o circuito.

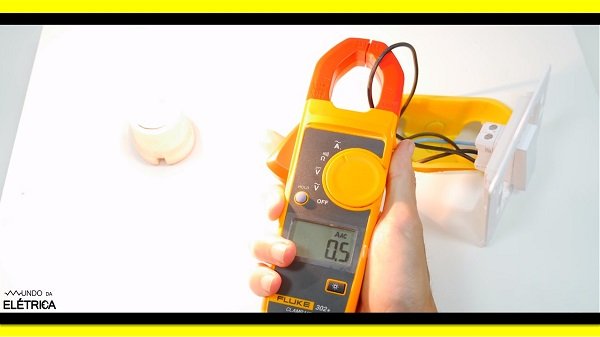

Medição direta da corrente elétrica com alicate amperímetro.

É importante lembrar que a medição de forma indireta é a maneira mais segura para medir corrente elétrica. Escolha sempre a opção mais segura e prática possível quando o assunto for eletricidade.

Você já pensou em medir tensão elétrica e corrente elétrica ao mesmo tempo com um único aparelho? Abaixo temos o vídeo do canal Mundo da Elétrica mostrando a nova tecnologias do modelo T6-1000 fabricado pela Fluke que mede tensão e corrente ao mesmo tempo.

Esperamos ter ajudado a esclarecer as principais dúvidas relacionadas a medição de corrente elétrica. No site e no canal do Mundo da Elétrica estão repletos de conteúdos sobre o tema, sendo assim fique à vontade para acessar os artigos e vídeos relacionados ao assunto. Caso tenha ficado alguma dúvida ou curiosidade sobre o assunto, deixe nos comentários que iremos responder!
