Como sabemos a indústria sempre vem crescendo ao longo dos anos, passando por grandes revoluções, trazendo avanços tecnológicos, mais investimentos em segurança e qualidade nos processos industriais. Assim exigindo cada vez mais que os profissionais do Mundo da Elétrica se atualizem sempre.

Pensando nisso o Mundo da Elétrica mostra um sistema de controle e segurança para pequenas máquinas, este sistema utiliza acionamento de comandos elétricos. O sistema de controle e segurança é utilizado em diversos segmentos na indústria. Uma solução prática e confiável para atender os diversos tipos de máquinas de pequeno porte, é o sistema de controle BMC.

Leia também

• Motor de corrente contínua, características e aplicações!
• Chave de partida direta: uma solução para o acionamento de motores elétricos

Sistema de controle BMC

O sistema de controle BMC é compacto e de fácil instalação, monitorando até 4 dispositivos de segurança, atingindo categoria de segurança 4, performance Level E e SIL3 certificado, assim atendendo os requisitos da NR12.

O sistema de controle e segurança é utilizado para acionamento de comandos e monitoramento das funções de segurança, podendo ser utilizado por exemplo, em máquinas de panificação, confeitaria, açougue, madeireira e outros. O BMC permite acionar um motor elétrico e monitorar até quatro dispositivos de segurança, que no caso do nosso exemplo são:

• Sensores eletrônicos
• Botão de emergência
• Chave de segurança
• Barreira de luz

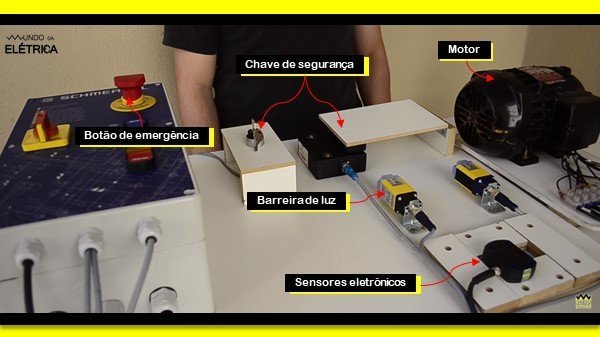

Os quatro dispositivos devem permitir o acionamento do motor, e basta que apenas um destes sensores seja acionado para que o motor seja desligado imediatamente. Na imagem abaixo temos um sistema de controle BMC controlando um motor de indução trifásico com potência de 1 CV, mas o BMC suporta motores elétricos com potência de até 7,5 CV.

Sistema de controle e segurança para pequenas máquinas.

Um dos dispositivos de segurança instalado no BMC é a barreira de luz, que quando algum objeto é colocado entre os sensores da barreira de luz o motor desliga imediatamente. A barreira de luz é uma excelente alternativa para monitorar áreas de riscos em centros de processamento com montagem, armazéns, máquinas de embalagem, impressão e etc.

Sistema de controle BMC, barreira de luz.

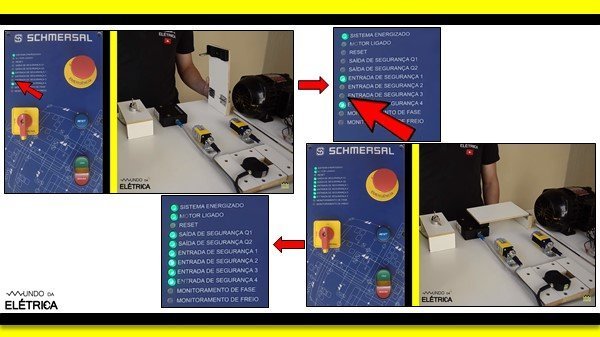

Outro dispositivo é a chave de segurança que tem a função de trava porta, podendo ser utilizado em vários tipos de portas. Não é possível acionar o sistema para ligar o motor com a porta aberta, e ao tentar ligar o motor o LED que indica a chave de segurança da porta não aciona. Só apos fecha a porta e reiniciar o sistema é possível acionar o motor. Quando a porta está fechada, a trava impede que ela seja aberta com o motor em funcionamento, sendo possível abrir a porta apenas usando uma botoeira. Uma opção é usar uma botoeira à chave, pois no exato momento que gira a chave o motor desliga e a porta é destrava. O uso deste tipo de botoeira é importante para impedir que pessoas não autorizadas tenham acesso ao comando da máquina.

Chave de segurança que tem a função de trava porta.

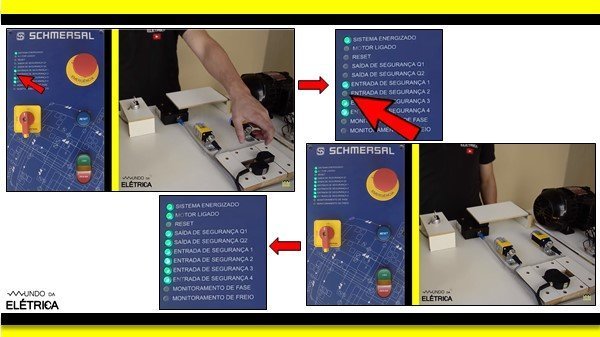

Temos também os sensores eletrônicos que são utilizados apenas para monitora se a porta está aberta ou fechada, caso os sensores eletrônicos não estejam na posição correta o motor não liga, e o LED do BMC que indica os sensores eletrônicos não aciona. Somente com os sensores para a posição correta é que o motor pode ser acionado normalmente, e ao deslocar os sensores com motor em funcionando, ele é desligado imediatamente. Os sensores eletrônicos podem ser usados para monitorar e indicar a situação que determinados elementos estão. Por exemplo, identificar se a porta de uma máquina está aberta ou fechada.

Sensores eletrônicos para monitora porta.

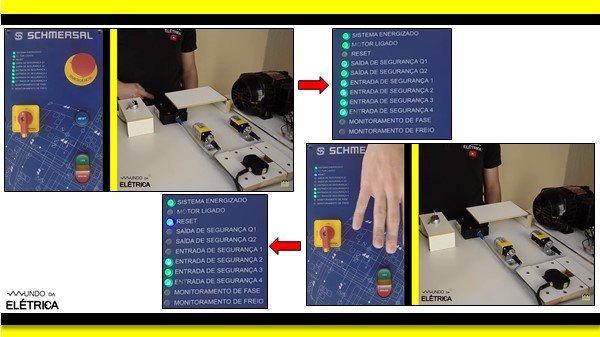

O último dispositivo, mas não menos importante é a chave de emergência do próprio BMC. No momento que o botão de emergência é sonado o motor é desligado. A chave de emergência interrompe imediatamente o funcionamento do motor quando é acionada, assim como todos os outros dispositivos de segurança utilizados.

A chave de emergência interrompe imediatamente o funcionamento do motor.

Além do BMC ser capaz de monitorar até quatro entradas de segurança, também é possível ligar outros dispositivos em série, desde que sejam dispositivos e modelos iguais, ou seja, sensor com sensor e etc. Podem ser usados até 31 sensores eletrônicos iguais em série. É possível configurar o sistema de controle BMC para frenagem do motor, assim variar a velocidade que o motor vai girar. Desta forma evitando danos ainda maiores para a máquina, e principalmente para as vítimas de acidentes.

É importante reforçar que os sistemas de controle e segurança devem se adequar às normas nacionais e internacionais como por exemplo, a NR 12. Essa é a norma que tem como objetivo, melhora a segurança do trabalhador, melhorias das condições de trabalho em máquinas e equipamentos de uso geral. As NR’s são importantes para segurança do trabalhador. Na área da elétrica a NR 10 é fundamental para segurança do eletricista. Abaixo temos um vídeo do Mundo da Elétrica falando o que é NR 10, vale muito a pena assistir!

O Mundo da Elétrica sempre luta por mais segurança na área da elétrica! Então deixe a sua opinião e dúvida aqui nos comentários para a gente continuar falando sobre segurança.
