Entenda o que é tensão de passo na prática!
Em dias chuvosos os raios são motivo de preocupação para os moradores de campos e fazendas, pois os riscos de um raio cair nas proximidades são grandes. Mas você sabe se a terra conduz eletricidade? Quais os perigos da tensão de passo? Neste artigo o Mundo da Elétrica responde essas e outras perguntas sobre tensão de passo. Então vamos lá pessoal!
Tensão de Passo
A tensão de passo é a diferença de potencial que ocorre entre os pés de uma pessoa, ou entre as patas de um animal em contato com o chão energizado. Para uma tensão de passo ocorrer é preciso de altos níveis de tensão, pois apenas a alta tensão é capaz de romper o dielétrico (isolação) do solo. Isso acontece quando uma descarga elétrica de grande potencial atinge o solo em um determinado ponto, geralmente causado por uma descarga atmosférica, ou um cabo de alta tensão partido em contato com o solo.
Leia também
Simulação da Tensão de Passo

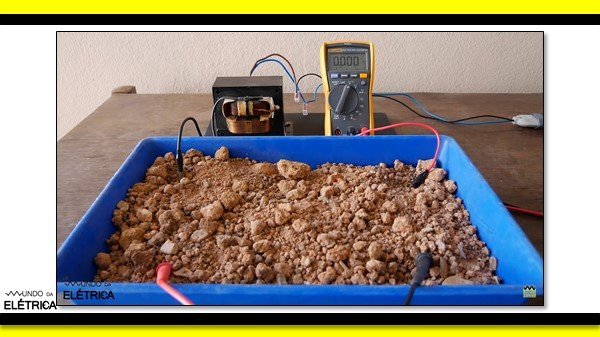

Simulação usando um transformador de micro-ondas.
Para melhor entendimento sobre como acontece a tensão de passo, fizemos uma simulação! Vamos usar um transformador de micro-ondas que transforma 127 V em aproximadamente 2000 V, um recipiente com terra e um multímetro para indicar a tensão medida. Nos fios de saída do transformador enterrados nas extremidades do recipiente foram conectados dois fios de cobre, para aumentar a área de contato com a terra, e para fazer a medição da tensão enterramos as pontas de prova do multímetro na terra.

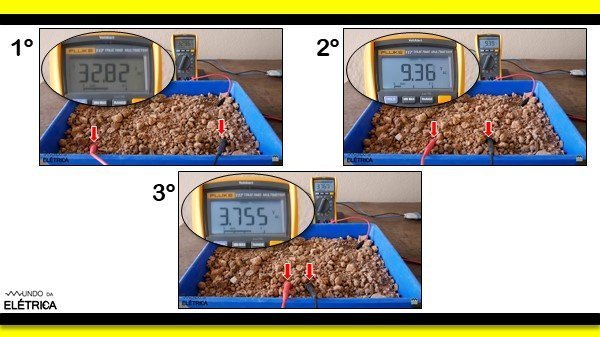

Os testes iniciais são com a terra seca! O primeiro teste é com as pontas do multímetros mais afastadas, no segundo teste vamos aproximar um pouco as pontas de prova para ver a diferença, e por último aproximamos ainda mais as pontas de prova. Observe na imagem abaixo que ao energizar o transformador, no primeiro teste o multímetro mede aproximadamente 33 V, no segundo teste o multímetro mede aproximadamente 9 V, e no último teste o multímetro mede quase 4 V.
Níveis de tensões de passo com a terra seca.
Podemos concluir com os testes, que usando um transformador de 2000 V podemos ter uma tensão de até 30 V, mesmo com poucos centímetros de distância entre os fios e com a terra bem seca. Agora imagine um raio que a tensão pode chegar a milhões de volts! Neste caso, a diferença de alguns centímetros de um passo para o outro pode ser fatal.
Lembre-se que os raios costumam vir acompanhados de chuva, então vamos repetir o teste com a terra bem molhada. O primeiro teste é com as pontas do multímetros mais próximas, no segundo teste vamos afastar um pouco as pontas de prova para ver a diferença, e por último afastar mais ainda as pontas de prova.

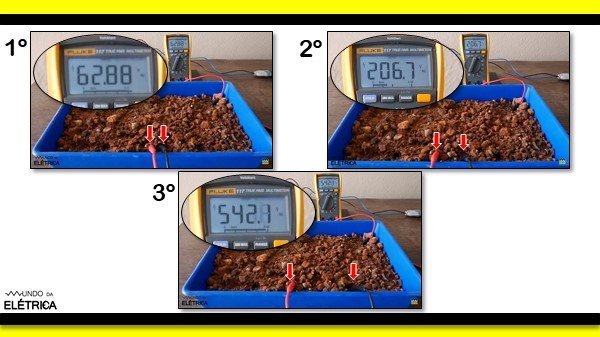

Colocamos as pontas do multímetro bem próximas, ao ligar o transformador a medição feita pelo o multímetro é de pouco mais de 60 V, que já é suficiente para causar um choque elétrico. Depois com as pontas de prova afastadas a medição é de pouco mais de 200 V, em seguida colocando as pontas de provas bem separadas o multímetro mede mais de 540 V.
Níveis de tensões de passo com a terra molhada.
Após os testes com a terra molhada percebemos um aumento considerável na tensão elétrica. Sendo assim, o dielétrico do solo é mais fácil de ser rompido se estiver molhado. A tensão de passo é um perigo real, mas que infelizmente poucas pessoas têm conhecimento.
Durante uma tempestade com raios é importante se proteger da forma adequada, justamente para não correr o risco de ser eletrocutado pela tensão de passo. Abaixo vamos deixar um vídeo do Mundo da Elétrica explicando como se proteger da tensão de passo e que também explica o que é tensão de passo.
Compartilhe esse artigo porque essas informações podem salvar uma vida! Continue aprendendo mais sobre elétrica em nosso site e canal do Mundo da Elétrica.
