Fusível diazed – Características e aplicações!
Você sabe o que é fusível? Conhece o fusível diazed? Neste artigo do Mundo da Elétrica explicaremos o que é o fusível diazed, como o fusível diazed funciona e as suas principais características construtivas. Vamos lá pessoal!
O que é fusível?
O fusível é um dispositivo de proteção contra curtos-circuitos e sobrecargas nas instalações elétricas industriais e prediais. Os curtos-circuitos e as sobrecargas podem acontecer devido à uma descarga atmosférica ou anomalia na rede, e dentro de uma instalação elétrica, podem causar incêndios além da queima das máquinas e equipamentos.
Leia também
Na indústria, o fusível é utilizado para fazer a proteção dos circuitos elétricos, que geralmente são responsáveis pelo acionamento dos motores e máquinas. Já nas residências, o uso do fusível vem sendo abandonado e substituído pelo uso de disjuntores termomagnéticos.

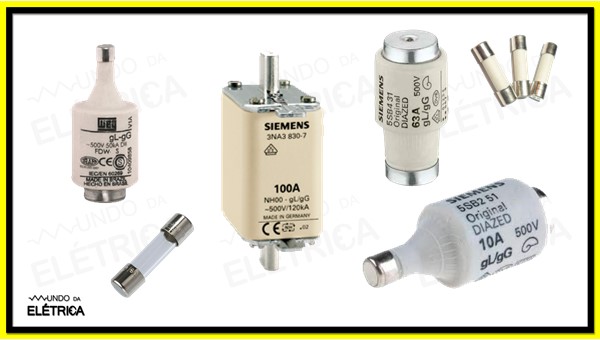

Tipos de fusíveis de proteção.
Para atender as diversas necessidades das instalações elétricas, foram desenvolvidos alguns tipos de fusíveis, como o fusível de vidro, o fusível nh, o fusível neozed e o fusível diazed.
Fusível diazed
O fusível diazed é um dispositivo de proteção contra curtos-circuitos e sobrecargas. O fusível diazed é composto por um conjunto de 5 elementos, são eles:
- Base: A base do fusível diazed é o suporte para toda a estrutura do fusível.
- Porta fusível: Parte onde fica localizado o fusível.
- Anel de proteção: Protege a rosca da base do fusível.
- Fusível: Cilindro que comporta o elo fusível, que é a parte substituível.
- Indicador: Parte que possibilita a visualização do funcionamento do fusível.

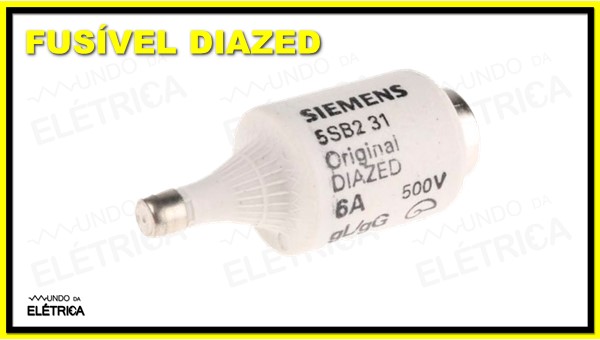

Exemplo de fusível diazed.
Características dos fusíveis
Para entender como funciona um fusível, é importante conhecer as características que definem as suas aplicações. Estas características são:
- Corrente nominal: Valor de corrente em que o fusível tem o seu funcionamento normal, sem interromper o circuito elétrico.
- Corrente convencional de atuação: Valor de corrente superior ao convencional, que faz com que o fusível interrompa o funcionamento do circuito elétrico.
- Corrente de ruptura: Valor máximo de corrente em que o fusível consegue atuar.
- Curva característica: Determina o tempo de atuação do fusível em relação ao valor da corrente elétrica.
- Elo fusível: Determina o material empregado na construção do elo fusível, que tem relação direta com a curva característica.
O fabricante geralmente disponibiliza essas informações, descritas no corpo do fusível.
O fusível diazed tem por característica a faixa de corrente nominal entre 2A e 100A, com capacidade de ruptura na ordem de 100KA. A curva de atuação do fusível diazed pode ser rápida ou retardada, variando de acordo com o tipo de instalação que está sendo empregado.
Como funciona um fusível
Instalado sempre no começo da instalação, o fusível funciona normalmente quando a corrente está dentro do seu valor nominal, permitindo a passagem de corrente para o restante do circuito.
Quando ocorre algum curto-circuito ou alguma sobrecarga por conta de uma descarga atmosférica ou anomalias na rede, o valor de corrente elétrica do circuito sobe. Quando o valor da corrente do circuito chega ao valor de corrente de atuação do fusível, o elo fusível começa a esquentar, até se fundir completamente.
Com o elo fusível interrompido, o fusível não estabelece mais a passagem de corrente elétrica para o restante do circuito. Para que o circuito funcione de novo, é preciso trocar o fusível “queimado” e substituí-lo por um novo.
Para conhecer mais sobre o fusível diazed e as suas faixas de corrente, o Mundo da Elétrica preparou o vídeo a seguir. Neste vídeo explicaremos o que é um fusível diazed, os tipos de fusíveis diazed e as suas faixas de corrente!
Gostou de aprender sobre o fusível diazed? Caso tenha ficado alguma dúvida, deixe o seu comentário para a gente! Continue no Mundo da Elétrica para aprender mais sobre os dispositivos de proteção de circuitos.
