Relé – Funcionamento, tipos e aplicações!

Em Comandos Elétricos por Henrique Mattede

Conheça neste artigo do Mundo da Elétrica o que é um relé, o seu funcionamento, e as suas principais aplicações. Conheça as aplicações dos relés temporizadores, relés falta de fase e dos relés de estado sólido. Então, vamos lá pessoal!

O que é um relé?

O relé é um dispositivo eletromecânico desenvolvido para alterar o estado do circuito elétrico, conforme as suas configurações preestabelecidas. Ele possui um circuito de comando que aciona o seu eletroímã para fazer a mudança de posição dos contatos.

Os relés são amplamente utilizados em acionamentos de lâmpadas, janelas e/ou portões eletrônicos. Também são usados em circuitos que visam automatizar algum sistema, além das suas outras aplicações. O relé pode ser acionado com um microcontrolador ou com um arduino, polarizando a sua entrada com 5v ou 12v.

Leia também

Definição de relé e funcionamento.

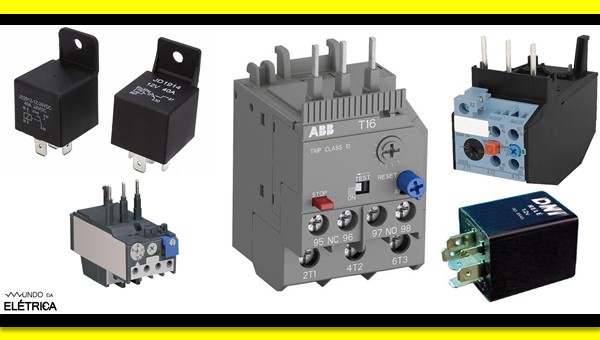

Diferentes modelos dos relés.

Relé: Características construtivas

O relé é um dispositivo eletromecânico constituído pelas seguintes partes:

A parte mais importante do relé é a bonina! Ela envolve o núcleo de ferrite como em um eletroímã, e é responsável por atrair a armadura móvel, alterando o estado dos contatos do relé.

Definição de relé e os diferentes tipos de relés.

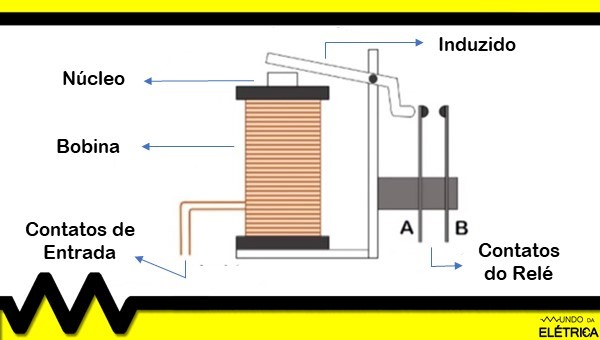

Características construtivas do relé.

Relé: Funcionamento

Quando uma corrente elétrica circula na bobina do relé, é gerado nela um campo eletromagnético que atrai os contatos. Diante de um circuito de comando, esses contatos são responsáveis por estabelecer ou interromper a passagem da corrente elétrica.

No momento que a corrente elétrica que passa pela bobina é interrompida, o campo eletromagnético deixa de existir e os contatos voltam para a posição de repouso.

Estes contatos podem ser normalmente abertos ou normalmente fechados. Um contato normalmente aberto é aquele que está aberto em seu estado de repouso, ou seja, sem a influência da corrente elétrica. Deste modo, quando a corrente elétrica passa pelo contato normalmente aberto, este torna-se normalmente fechado.

A mesma lógica funciona para os contatos normalmente fechados, em seu estado de repouso o contato normalmente fechado fica fechado, porém, sobre a influência da corrente elétrica este contato torna-se normalmente aberto.

Tipos de relé

Existem diferentes tipos de relé para as diferentes aplicações que a automação industrial e predial necessita. Falaremos um pouco sobre alguns tipos existentes.

Relés temporizadores:

Esse tipo de relé permite que seja ajustado nele um tempo para que os seus contatos se fechem ou se abram. Podem ser utilizados, por exemplo, na partida estrela triângulo de um motor trifásico de indução, onde o relé faz a mudança do fechamento triângulo para o fechamento em estrela.

Diferentes tipos de relés e definição de relé.

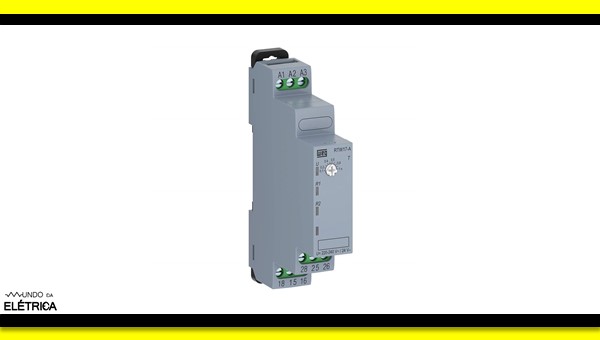

Relé modelo temporizador.

Relés térmicos:

Este é um exemplo da utilização do relé como dispositivo de proteção! A sua aplicação pode ser em série com um motor elétrico, interrompendo o fornecimento de energia caso haja alguma anomalia e protegendo o motor.

Definição de relé, diferentes dipos de relé.

Relé modo termomagnético.

Relé falta de fase:

O relé falta de fase trabalha no circuito de carga monitorando a presença das fases, e em alguns casos o relé também é capaz de verificar a sequência correta das fases (R, S e T). Deste modo, caso haja falta de alguma das fases, o relé falta de fase interrompe o funcionamento do circuito.

Relé auxiliar:

Este relé é utilizado para atuar de forma secundária em relação à outros dispositivos do circuito. Em comandos elétricos, o relé auxiliar pode atuar como um número extra de contatos para um contator por exemplo.

Definiçaõ de relé, modelos de relés.

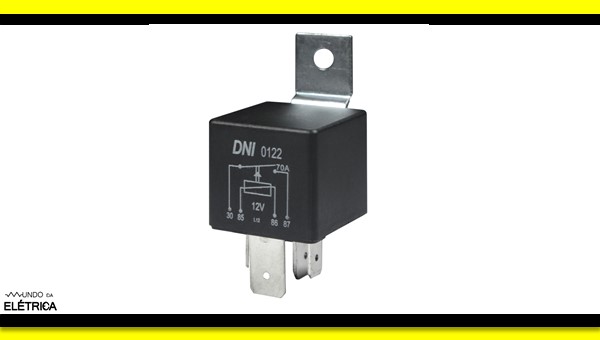

Modelo de relé auxiliar ou de ação secundária.

Relé de estado sólido:

Este tipo de relé é diferente dos relés eletromecânicos. Geralmente este relé é utilizado no chaveamento de cargas resistivas.

Para entender melhor como este relé funciona, veja o vídeo abaixo do canal Mundo da Elétrica. Nele são mostrados os componentes e o funcionamento do relé de estado sólido.

Para conhecer outros dispositivos elétricos, continue acessando o site Mundo da elétrica! Temos vários artigos para ampliar os seus conhecimentos.
