Relé falta de fase – O que é e como funciona!
Você sabe o que é um relé falta de fase? Neste artigo do Mundo da Elétrica explicaremos o que é um relé falta de fase, quais são as características do relé falta de fase e como o relé falta de fase funciona. Mostraremos também como é feita a instalação do relé falta de fase. Vamos lá pessoal!
O que é um relé falta de fase?
Os relés são dispositivos que fazem a comutação dos seus contatos mediante a alguma situação especificada. No caso do relé falta de fase, essa ação especificada é a falta de uma ou mais fases da rede de distribuição no circuito.
Leia também
- Relé temporizador – Características e funcionamento
- O que é relé de nível? Características e aplicações!
O relé falta de fase é um dispositivo de proteção para o motor elétrico trifásico e para o circuito de comando, pois com a falta de alguma das fases da rede de distribuição, o motor pode queimar durante o funcionamento.
Além da função de falta de fase, alguns relés falta de fase também são capazes de identificar:
- A inconsistência de uma das fases
- A sequência incorreta das fases
- A assimetria nos ângulos de defasamento das fases
- A tensão incompatível com os níveis mínimo e máximo
- A falta do neutro
Para executar o seu funcionamento, o relé falta de fase dispõem dos seguintes elementos em sua constituição:
- Circuito eletrônico de monitoramento das fases
- Microprocessador
- Relé interno
- Contato comutador
Contato comutador

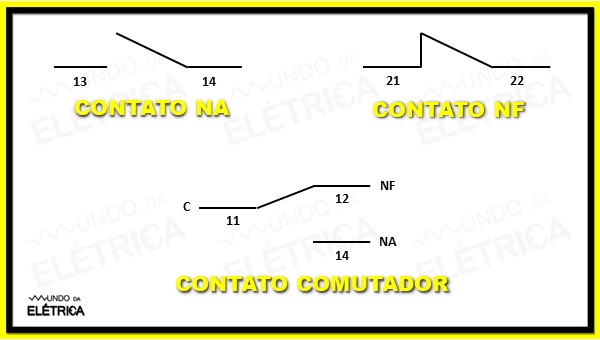

O contato comutador é um tipo diferenciado de contato, pois ele consegue assumir a função de um contato aberto (NA) e um contato fechado (NF) ao mesmo tempo. É indicado que na saída do contato (NA) do relé de falta de fase seja instalado um sinalizador, para que a falta de fase seja representada visualmente.
Como funciona o relé falta de fase?
Quando o relé falta de fase é instalado no circuito, ele recebe as três fases (R, S e T) nos seus bornes de entrada L1, L2 e L3. Enquanto as fases estiverem com seu funcionamento pleno, o relé falta de fase permite o funcionamento do circuito.
Caso alguma das três fases do sistema deixe de funcionar, o circuito eletrônico detecta essa falha. Neste ponto, o microprocessador envia um sinal para o relé interno que comuta os contatos, fazendo com que o circuito pare de funcionar.
Ajuste de sensibilidade

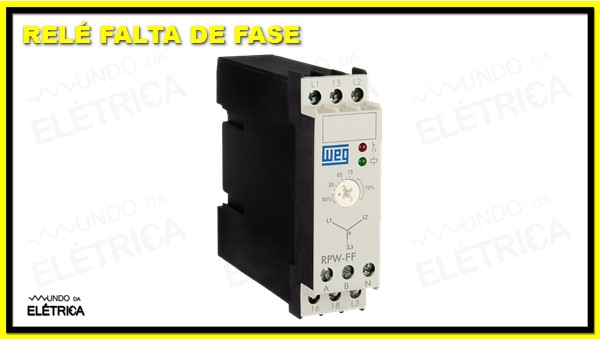

Na parte frontal do relé falta de fase existe, além dos LEDs que indicam o funcionamento, um trimmer que efetua o ajuste de sensibilidade do relé. Esse ajuste serve para identificar quando ocorre uma variação na tensão elétrica da rede, assim o relé falta de fase também estará pronto para desativar o circuito caso haja necessidade.
Para fazer o ajuste, energize o relé falta de fase em um circuito elétrico, gire o trimmer lentamente até que o relé desarme, gire o trimmer novamente em sentido contrário para que ele recue um pouco antes do ponto onde ele desarmou. Esse é o ponto em que o relé falta de fase deve ter sua sensibilidade ajustada.
O vídeo a seguir do Mundo da Elétrica mostra a montagem de uma partida direta de um motor utilizando o relé falta de fase como dispositivo de proteção. Para aprender como ligar o relé falta de fase, recomendamos que assista este vídeo que mostra essa ligação.
Gostou de aprender sobre o relé falta de fase? Caso tenha ficado alguma dúvida, deixe nos comentários para a gente. Existe uma grande chance de que sua dúvida vire tema de um novo artigo aqui no site!
Siga o Mundo da Elétrica nas redes sociais e fique por dentro dos nossos conteúdos exclusivos!
