Conversão entre prefixos de unidades elétricas

Em Conceitos de eletricidade por Henrique Mattede

Existem inúmeros métodos para realizar a conversão de prefixos entre unidades elétricas no SI (sistema internacional), cada aluno ou profissional encontra uma maneira mais fácil para executar estas conversões. Eu particularmente quando aprendi tive bastante dificuldades para entender o método que o professor utilizava.

O método que ele utilizava envolvia potência de dez e notação científica, e só depois de muita idas e vindas da virgula é que se chegava a um múltiplo ou submúltiplo de uma unidade que acompanhava uma grandeza elétrica.

Foi quando uma vez eu vi um método que usava uma tabela simples em que cada coluna cabiam três dígitos e foi quando tudo clareou e eu finalmente entendi o processo. Durante algum tempo eu desenhava a tabela nos versos das provas e folhas de exercícios mas com o tempo essa conversão se tornou natural e simples e eu não mais precisei usar a tabela.

Leia também

Os múltiplos e submúltiplos de uma unidades são representados por um prefixo (letra que antecede a unidade) e que tem a função de facilitar a leitura, a representação e o entendimento do valor de uma grandeza.

Por exemplo, quando queremos dizer que em uma linha de transmissão a tensão de trabalho é de 250.000V, temos um número consideravelmente alto composto de 6 dígitos e uma letra representando a unidade, podemos simplificar a escrita deste número falando que a tensão da mesma linha de transmissão é de 250KV, agora representando apenas por 3 dígitos mas ainda representando o mesmo valor de tensão.

Método de tabela para conversão de unidades

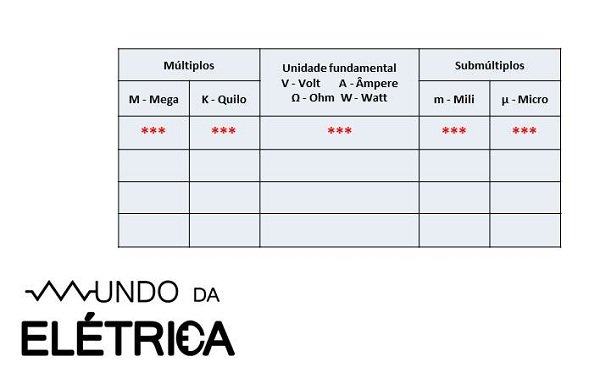

Tabela para conversão de unidades elétricas

Como proceder:

O número a ser convertido deve ser representado na tabela, para isso é importante saber onde e qual número acompanha a vírgula. A vírgula sempre será acompanha do número que está a sua esquerda.

Na tensão 127V, por exemplo, nenhum número acompanha a vírgula, mas por analogia da matemática sabemos que 127,0V e 127V tem o mesmo valor, neste caso o número acompanhado da vírgula é o sete, que aparece logo a sua esquerda.

A vírgula sempre será representada nesta tabela a esquerda da coluna, e sempre na coluna em que o número está representando, seja múltiplo, submúltiplo ou na unidades fundamental. No nosso exemplo o o sete com a vírgula deve ser representado na coluna da unidade fundamental, pois é número é 127V. Veja abaixo:

Uso prático da tabela de conversão

Representação da vírgula na tabela de conversão

Em seguida devem ser representado os demais números que completam o valor, para a esquerda temos o 12 e para a direita não temos mais números. Veja abaixo:

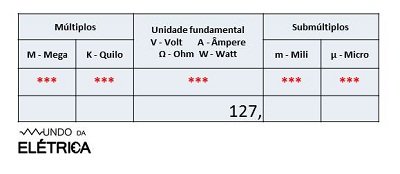

Utilização da tabela de conversão elétrica 2

Representando os demais números na tabela

O valor já está representado na tabela, agora basta levarmos a vírgula para a coluna que representa o múltiplo ou submúltiplo que queremos, por exemplo vamos converter o 127V para o submúltiplo m-mili. Para isso devemos levar a vírgula para a coluna do submúltiplo m-mili, lembrando que a vírgula sempre fica a esquerda da coluna. Veja abaixo:

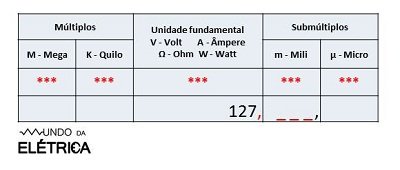

Tabela de conversão sendo utilizada 3

Movendo a vírgula para a coluna desejada

Fazendo esta etapa você vai notar que ficaram 3 espaços vagos na coluna do submúltiplo m-mili pois cada coluna suporta três dígitos, como não podemos ter espaços vagos, devemos completar estes com o dígito 0, e assim finalizar o processo da tabela. veja abaixo:

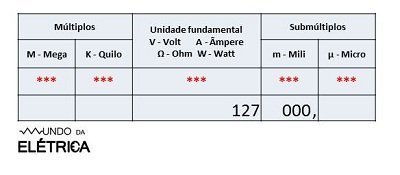

Utilização da tabela de conversão elétrica 4

Completando os espaços vagos com os zeros

Desta maneira agora, temos a leitura fina do número, 127V convertido para o submúltiplo m-mili é o mesmo que 127000mV.

Este mesmo processo pode ser usado para outros múltiplos e submúltiplos, mas para eletricidade predial estes prefixos usados na tabela são os mais comuns, veja abaixo a tabela completa de múltiplos e submúltiplos:

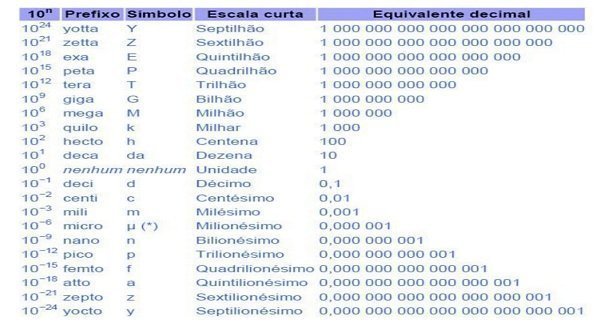

Tabela de múltiplos e submúltipos

Tabela de múltiplos e submúltiplos do SI (sistema internacional)

Neste vídeo abaixo é possível ver esta aula e obter um demonstrativo de outros exemplos para utilizar esta mesma tabela.

Vale lembrar que a prática é a melhor maneira de aperfeiçoar os estudos então aproveite e pratique bastante a conversão de unidades elétricas de modo a fixar os estudos.
