Definir adequadamente um sistema de iluminação é uma tarefa que requer bastante estudo, passando pelos tipos de lâmpadas que serão usadas, luminárias, melhor posição para instalação além do estudo de todos os fatores que vão colaborar para uma redução da eficiência deste sistema.

Com este intuito a ABNT (Associção Brasileira de Normas Técnicas) possui um vasto acervo de normas que tratam de Luminotécnica e sistemas de iluminação e vamos tratar agora de uma destas normas a NBR 5413.

A NBR 5413 – Iluminância de Interiores, trata em sua totalidade sobre os valores recomendados para iluminância mínima em serviços para iluminação artificial e interiores onde se realizam diversas atividades sejam elas esporte, comercio, indústria entre outros. É muito importante para uma otimização da qualidade de um trabalho que a iluminação esteja adequada, a iluminação é fator preponderante para segurança e qualidade (seja de vida ou seja do trabalho executado).

A tabela abaixo nos dá valores de iluminância de acordo com a classe visual de trabalho e o tipo de atividade executado.

Iluminância por classe de tarefa visual.

Tabela 1 – Iluminância por classe de tarefa visual.

A tabela abaixo apresenta uma tabela de pesos para se determinar a iluminância de acordo com características da tarefa e do observador.

Fatores determinantes da iluminação adequada.

Tabela 2 – Fatores determinantes da iluminação adequada.

As tabelas 1 e 2 são utilizadas para se determinar a iluminância de ambientes, para isto basta que seja analisado pela tabela 2 os pesos referentes as características, somam-se os números analisados (considere o sinal dos números), caso se encontre resultado -2 ou -3 utilizar a iluminância inferior; sendo resultado +2 ou +3 utilizar a iluminância superior; e utilizar a iluminância média nos demais casos.

A própria NBR 5413 nos oferece tabelas para iluminancias já estabelecidas bastante apenas analisar os pesos das características. Exemplos na tabela 3 abaixo:

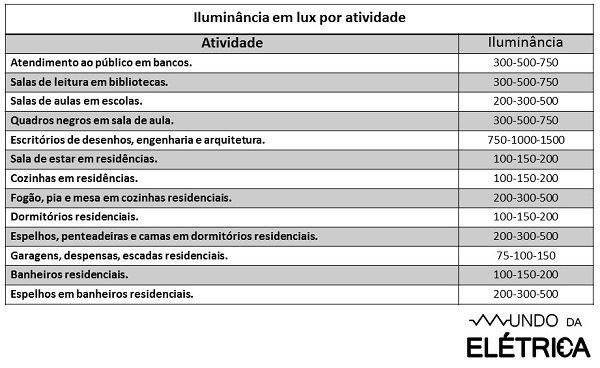

Iluminância em lux por atividade.

Tabela 3 – Iluminância em lux por atividade.

Para casos comuns deve se considerar o valor do meio nestas tabelas e em casos especiais considerar as regras abaixo.

Para os valores mais altos das iluminâncias utilizar quando:

  • A refletância e contraste são baixos no local.
  • O trabalho visual é crítico.
  • Produtividade e precisão são importantes.
  • A capacidade visual do observador está abaixo da média.

Da mesma forma para os valores mais baixos utilizar quando:

  • A refletância e contraste são altos no local.
  • Velocidade e precisão não são importantes.
  • A tarefa é executada ocasionalmente.

Este valores explicitados na NBR 5413 serão posteriormente utilizados para se fazer calculos para definir a quantidade de lâmpadas que devem ser utilizadas em cada ambiente, de modo a garantir o correto conforto e segurança para os usuários do local, sejam ambientes domésticos, lazer ou de trabalho.
