Como fazer esquema de aterramento elétrico TN-C-S?
Sabemos que ainda é extremamente comum não existir esquema de aterramento elétrico nas instalações elétrica das residências, que é um erro grave cometido pelos eletricistas e proprietários das residências, sendo que os principais motivos para não fazer um sistema de aterramento é para “economizar” dinheiro ou por falta de conhecimento. Segundo a norma NBR-5410 é obrigatório o uso do esquema de aterramento nas propriedades e por este motivo vamos mostrar como fazer um esquema de aterramento para sua propriedade e explicar um pouco sobre esquemas de aterramentos.
Leia também
O que é aterramento elétrico?
Aterramento elétrico tem como função deixar toda a instalações elétricas e os equipamentos elétricos e eletrônicos sobre o mesmo potencial elétrico, de modo que a diferença de potencial entre o aterramento e o equipamento seja mais próxima possível de zero. Uma das funções do aterramento é escoar cargas de fuga, para que nos momentos em que as máquinas e equipamentos elétricos estejam sendo operada e ao realizar uma manutenção, o operador ou profissional da área não se submeta às descargas elétricas destes equipamentos, seja por corrente de fuga, que está indo para a massa ou por descarga eletrostática.
Tipos de aterramento elétrico
Existem vários tipos de aterramentos como por exemplo, TN, TN-C, TN-S, TN-C-S, TT e IT, é usada diferentes letras para classificação dos esquemas de aterramento elétrico.
A primeira letra indica situação da alimentação em relação à terra:
- T = Um ponto diretamente aterrado como por exemplo, as hastes de aterramento.
- I = Isolação de todas as partes vivas em relação à terra ou aterramento de um ponto através de impedância.
A segunda letra indica situação das massas da instalação elétrica em relação à terra:
- T = Massas diretamente aterradas, independentemente do aterramento eventual de um ponto da alimentação.
- N = Massas ligadas ao ponto da alimentação aterrado (em corrente alternada, o ponto aterrado é normalmente o ponto neutro).
Outras letras (eventuais), disposição do condutor neutro e do condutor de proteção:
- S = Funções de neutro e de proteção asseguradas por condutores distintos.
- C = Funções de neutro e de proteção combinadas em um único condutor (condutor PEN).
Esquema de aterramento TN
O esquema TN possui um ponto diretamente aterrado, sendo as massas ligadas ao ponto de alimentação aterrado, de maneira com que o ponto de alimentação aterrado normalmente é o ponto neutro.
O esquema TN possui três variações de esquema de aterramento como por exemplo, TN-C, TN-S e TN-C-S, cada variação vai depender da disposição do condutor neutro e do condutor de proteção (PE).
Esquema TN-S, o condutor neutro e o condutor de proteção são distintos.
Esquema TN-C-S, em parte do qual as funções de neutro e de proteção são combinadas em um único condutor.
Esquema TN-C, no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema (PEN).
Esquema de aterramento TT
Este esquema é considerado o mais eficaz entre os esquemas de aterramento pois, cada equipamentos elétricos e eletrônicos possui sua próprio haste de aterramento. O neutro é aterrado separadamente dos equipamentos elétricos e eletrônicos e segue até os equipamentos.
Esquema de aterramento IT
O esquema de aterramento IT é parecido com o TT, porém o aterramento dos equipamentos elétricos e eletrônicos é realizado através de uma impedância com um valor elevado, todas as partes vivas são isoladas da terra e aterrado através de uma impedância.

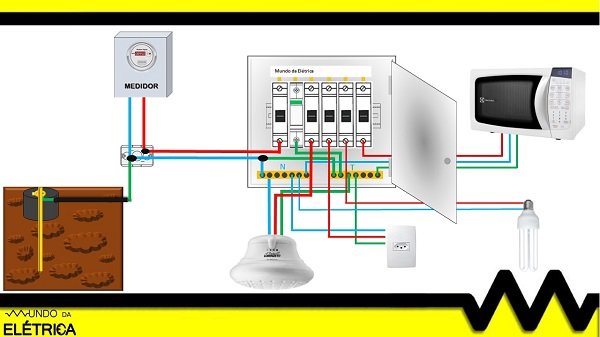

Como fazer esquema de aterramento elétrico TN-C-S?
Para fazer um aterramento conforme à norma NBR-5410, é preciso contratar um eletricista que tenha conhecimento na área, pois é necessário um amplo conhecimento para fazer aterramento elétrico eficaz e de ferramentas adequadas como por exemplo, o terrômetro que é usado para medir a resistência do aterramento. A ajuda de um profissional capacitado é de extrema importância, para informar qual é o melhor esquema de aterramento para sua residência, quantas hastes de aterramento devem ser usadas no aterramento e quais materiais elétricos são necessários para fazer o aterramento.

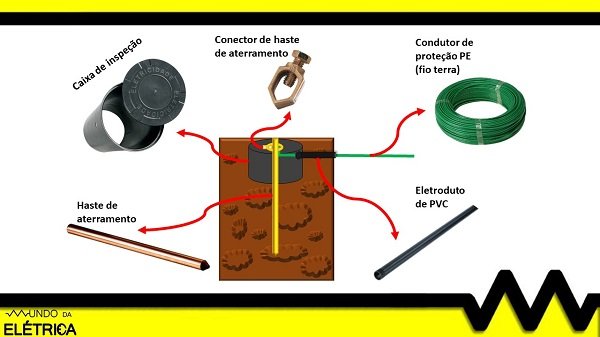

Primeiro passo, escolha um local adequando para instalada a haste de aterramento. Após a escolha do local aonde a haste de aterramento será instalada, faça uma pequena escavação no solo para inserir a caixa de inspeção.
A haste de aterramento tem que ser introduzida no solo, para isso marque o meio da caixa de inspeção e em seguida insira a haste no solo até a altura média da caixa de inspeção, deixando uma sobra acima da terra para conexão do condutor de proteção na haste.
Faça uma vala da caixa de inspeção até a parede onde se localiza a caixa de passagem do medidor da concessionária ( se não existir eletroduto para a passagem do condutor de proteção é preciso instalar novos eletrodutos), a vala deve ter a profundidade necessária para encaixar o eletroduto de PVC no furo da parede da caixa de inspeção, após a instalação do eletroduto na vala cubra o mesmo com terra.
Em seguida passe o condutor de proteção pelo eletroduto saído da caixa de passagem até a haste, para isso usamos o conector da haste de aterramento para a conexão entre o condutor de proteção e a haste.

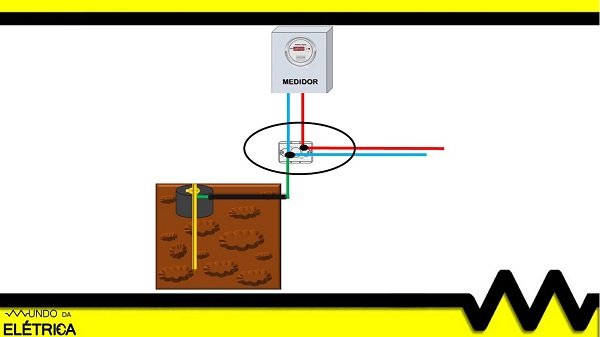

Após realizar todo esse processo, desligue o disjuntor do medidor para interligar o aterramento no neutro que se encontra na caixa de passagem próxima ao medidor, tire a isolação já existente, decape o condutor de proteção é faça a conexão com o neutro em e seguida isole novamente.

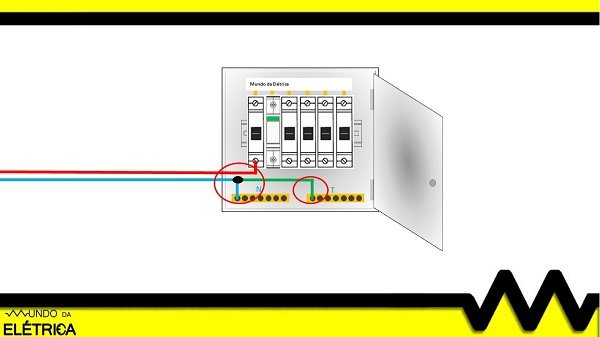

Com esquema de aterramento TN-C-S o condutor de proteção e combinado com o neutro (PEN), então não vai ser preciso passar o condutor de proteção até o quadro de distribuição. O condutor PEN deve ser derivado para o barramento de aterramento no QDC. No esquema de aterramento elétrico TN-C-S não é preciso usar DPS no neutro, pois o neutro já estar aterrado na haste de aterramento.
Depois de derivar o condutor PEN para o barramento de aterramento leve o condutor de proteção para os circuitos, como por exemplo chuveiro, tomada e micro-ondas. Faça uma verificação de segurança pela sua instalação elétrica, certifique que todas as emendas estão isoladas, após isso ligue novamente o disjuntor do medidor.
Você já tomou choque elétrico na torneira do chuveiro? Isso pode ocorrer por falta de aterramento elétrico no circuito do chuveiro. O aterramento é fundamental para as instalações elétrica das resistência, para escoar fugas de corrente ou tensão de equipamentos elétricos e eletrônicos. Neste vídeo do canal Mundo da Elétrica mostra como fazer o aterramento elétrico no circuito do chuveiro de forma correta.
O aterramento elétrico deixa muitos eletricista em dúvida e no site do Mundo da Elétrica está cheio de conteúdo sobre aterramento, fique a vontade para conferir outros artigos. Qualquer dúvida ou curiosidade deixe nos comentários que iremos responder!
