O que é fluxostato? Aplicações e funcionamento!
Você já ouviu falar em fluxostato? Neste artigo do Mundo da Elétrica vamos te ensinar o que é fluxostato, como o fluxostato funciona e a aplicação de um fluxostato em um sistema hidráulico.
Falaremos também sobre o pressostato, que muitas vezes é confundido com o fluxostato. Explicaremos porque o pressostato é diferente do fluxostato e como ele funciona. Vamos lá pessoal!
O que é fluxostato?
O fluxostato é um dispositivo capaz de executar a função de ligar, desligar ou sinalizar algum outro equipamento dentro do sistema, mediante a alguma anomalia no fluxo de algum fluido.
Leia também
Em outras palavras, o fluxostato trata-se de um sistema de acionamento automático de outro equipamento como por exemplo, uma bomba pressurizada, que está em um sistema. No caso da bomba pressurizada, o fluxostato é capaz de determinar o momento onde a bomba deve funcionar ou parar de funcionar.
O fluxostato geralmente possui em seu corpo uma paleta móvel, por onde o fluido passa exercendo certa força. Deste modo, o fluxostato consegue determinar o fluxo do fluido que passa na instalação.

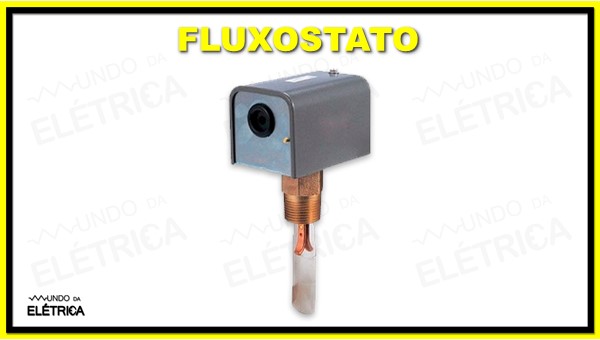

Exemplo de um tipo de fluxostato
O fluxostato é um elemento simples e que não garante a pressurização da rede. Ele precisa de um fluxo mínimo de pressão para ser acionado, e não pode ser instalado abaixo dos pontos de consumo.
O fluxostato possui um valor aquisitivo bastante atrativo! Além disso, ele tem uma grande durabilidade, pode ser instalado em sistemas mais antigos e no caso de pequenos vazamentos, ele não aciona o sistema.
Como funciona o fluxostato?
Para exemplificar o funcionamento do fluxostato, imagine que o fluxostato esteja instalado em uma rede hidráulica. Quando algum ponto de consumo de água (uma torneira ou um hidrante) é aberto, a água passa por dentro da bomba hidráulica e o fluxostato detecta o seu fluxo.
Diante desta detecção, o fluxostato emite um comando para acionar a bomba, garantindo que a água chegue até o ponto necessário. Quando o ponto de consumo é fechado, o fluxo da água é estabilizado na rede e o fluxostato desliga a bomba hidráulica.
É interessante ter alguma sinalização sendo utilizada juntamente com o fluxostato. Dessa forma, quando o fluxostato acionar a bomba, ele poderá acender algum sinaleiro que indica o funcionamento da bomba por exemplo.
Além do fluxostato para água e outros fluidos, existe também o fluxostato calorimétrico. Esse tipo de fluxostato utiliza o efeito de resfriamento do fluido para determinar a taxa de fluxo. Esse fluxostato possui uma ponta com sensor, onde são abrigados dois transmissores e um elemento de aquecimento.
Um transistor fica localizado na ponta do sensor, perto do fluxo do fluido, e ele é capaz de detectar a mudança na velocidade do fluido. Um segundo transistor fica na parede do cilindro, servindo de referência para as condições de fluido ambiente.
A diferença de temperatura entre os dois transistores que estão em locais diferentes fornece uma medição da velocidade do fluído. Quando a velocidade do fluído é alta, o diferencial de temperatura é pequeno. Quando a velocidade do fluído é baixa, o diferencial de temperatura é alto.

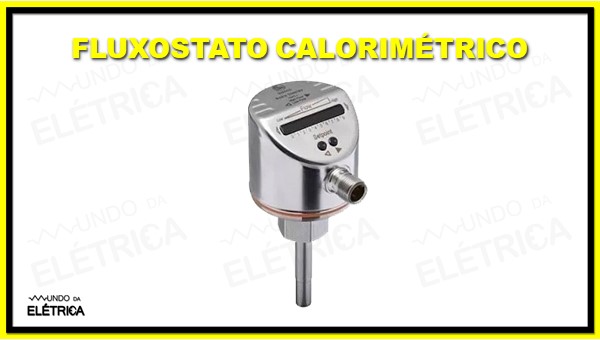

Fluxostato calorimétrico.
Fluxostato ou pressostato?
Como dito anteriormente, o fluxostato é capaz de determinar o fluxo do fluido dentro da rede. Já o pressostato é o dispositivo que detecta a pressão deste fluido dentro da rede.

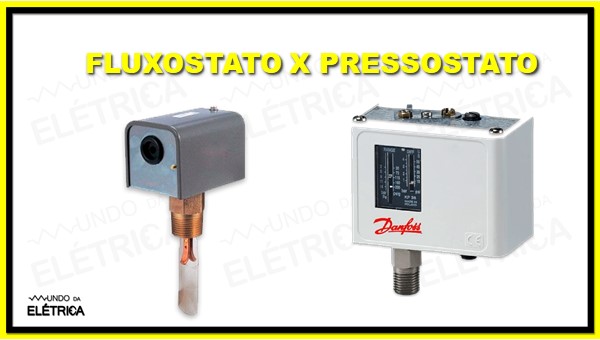

Fluxostato vs Pressostato
Usando o mesmo exemplo anteriormente citado, em uma rede hidráulica, o pressostato vai perceber a mudança na pressão da água quando algum ponto de utilização for ligado. E mediante a esta mudança, o pressostato liga a bomba hidráulica para garantir que a água chegue até o ponto de consumo.
Podemos dizer então que, tanto o pressostato quanto o fluxostato são elementos de monitoração dos fluidos, ambos capazes de acionar outros dispositivos dentro de uma rede.
Além de utilizar o fluxostato e o pressostato no comando de uma bomba hidráulica, outros elementos também podem fazer esse acionamento, como é o caso do sensor de nível. No vídeo a seguir do Mundo da Elétrica, mostraremos o comando elétrico de uma bomba de água com sensor de nível, vale a pena conferir!
Gostou de aprender sobre o fluxostato? Caso tenha surgido alguma dúvida, deixe um comentário para a gente, o seu comentário poderá ser respondido e até virar tema de um próximo artigo aqui no site!
Não deixe de conferir os outros artigos disponíveis aqui no Mundo da Elétrica!
