Interruptor por cartão! Como funciona, quais suas aplicações e como instalar?

Em Cursos de elétrica em vídeo por Henrique Mattede

Ao decorrer dos anos a tecnologia vem crescendo e evoluindo cada vez mais, sempre com o intuito de automatizar os processos de produção industrial e também o nosso dia a dia, trazendo conforto, eficiência, segurança e economia. Pensando nisso resolvemos mostrar uma maneira de economizar energia elétrica, além de apresentar o que é um interruptor a cartão, como funciona o interruptor por cartão, as aplicações do interruptor a cartão e como instalar o interruptor a cartão, vamos lá pessoal!

O que é um interruptor por cartão?

O interruptor por cartão que também é conhecido como chave cartão, nada mais é que um sistema eletromecânico de acionamento, que tem a capacidade de controlar o acionamento da iluminação ou cargas ligadas a ele através de um cartão plástico.

Leia também

Uma grande vantagem do interruptor por cartão é que para ele ser instalado não precisa quebrar paredes ou algo semelhante, como é o caso do módulo interruptor por cartão da Schneider da linha Orion, basta encaixá-lo na base e realizar as devidas ligações.

Funcionamento do interruptor por cartão:

Este interruptor a cartão funciona basicamente como uma chave geral, que ao inserir o cartão no módulo, seu contato interno comuta, permitindo a passagem de energia elétrica por ele e seguindo para a carga ou circuito ligados ao módulo. Apesar do fato deste dispositivo funcionar basicamente como uma chave geral ele não é um disjuntor ou qualquer outro dispositivo de proteção!

Quando o cartão é retirado, todo o circuito é desenergizado automaticamente após um tempo, este prazo é necessário para que o usuário saia do local antes de todo  o circuito ser desligado. Seu principal objetivo é evitar com que as lâmpadas e outros equipamentos fiquem ligados sem necessidade, dessa maneira economizando energia elétrica.

O que é interruptor por cartão e quais as suas utilizações?

Acionamento de circuito por interruptor a cartão.

Aplicações para o interruptor por cartão:

As aplicações para este dispositivo são diversas, entre elas podemos ligar uma minuteria por exemplo, fazendo com que o fornecimento de energia para o circuito funcione durante um determinado tempo após a retirada do cartão. Também pode ser ligado a um módulo de potência, para comandar ar-condicionado, outros motores, portas, entre outros.

O interruptor a cartão é utilizado quando for necessário controlar o fornecimento de energia a partir de um único ponto e principalmente economizar energia elétrica. Sendo ideal para locais onde haja circulação de pessoas como por exemplo em hotéis, flats, academias e clínicas.

Para que fique mais fácil de entender podemos usar este interruptor por cartão para controlar toda a parte elétrica do quarto fazendo que os aparelhos elétricos e lâmpadas funcionem apenas quando o cartão estiver no local adequado.

É importante destacar que para este dispositivo controle cargas de maior potência, como é o exemplo acima, devemos utilizar um contator para acionar acionar a carga ou circuito, e o interruptor é apenas o responsável pelo comando.

Quando é necessário que algumas tomadas mantenham energizadas o tempo todo, é possível manter este circuito fora do sistema, permitindo que possa deixar algum equipamento carregando, uma geladeira, frigobar e entre outros equipamentos.

Instalação passo a passo:

Iremos mostrar dois exemplos de instalação utilizando um módulo interruptor por cartão da Schneider, de forma que um é para ligações mais simples, que faz a ligação apenas de uma lâmpada e outro um pouco maior, que irá ligar uma tomada, uma lâmpada e um ar-condicionado, de forma que seja usado um contator.

Ligação de uma lâmpada:

Este interruptor pode ser ser instalado tanto em ligações 127V quanto 220V, ele ocupa o espaço de dois módulos. A ligação deste módulo é bem simples, ele possui apenas quatro bornes, sendo três de entrada e um de saída, que é o retorno para lâmpada.

Basta ligar o os cabos de fase e neutro/fase nos bornes indicados no dispositivo, e por fim conecte o cabo de retorno da lâmpada, exatamente como o indicado na imagem abaixo.

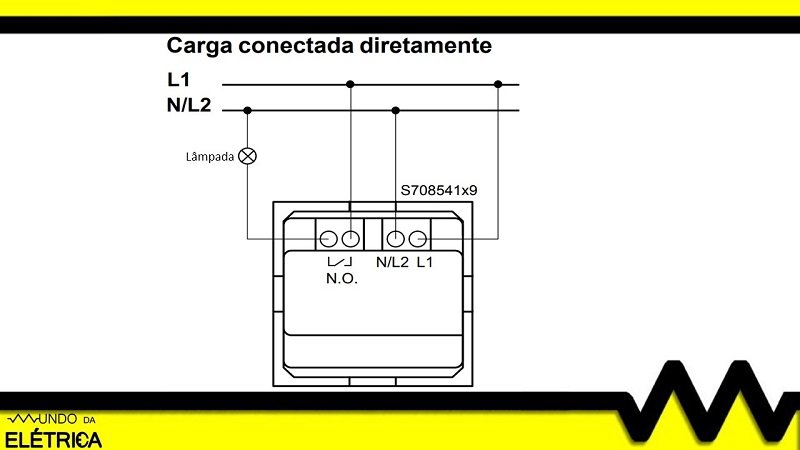

Esquema de ligação do interruptor por cartão.

Interruptor por cartão ligado diretamente à lâmpada.

Acionamento de um circuito:

Está ligação é tão simples quanto a de uma lâmpada, mas devido as demais cargas possuírem uma potência maior e consequentemente uma corrente elevada, elas devem ser acionadas com o auxílio de um contator.

Assim como indicado na imagem abaixo, conecte os cabos de fase e neutro/fase nos bornes indicados no dispositivo, e por fim conecte o cabo de retorno direto no contato A1 do contator e o contato A2 na outra fase ou no neutro, então a ligação do módulo já está feita.

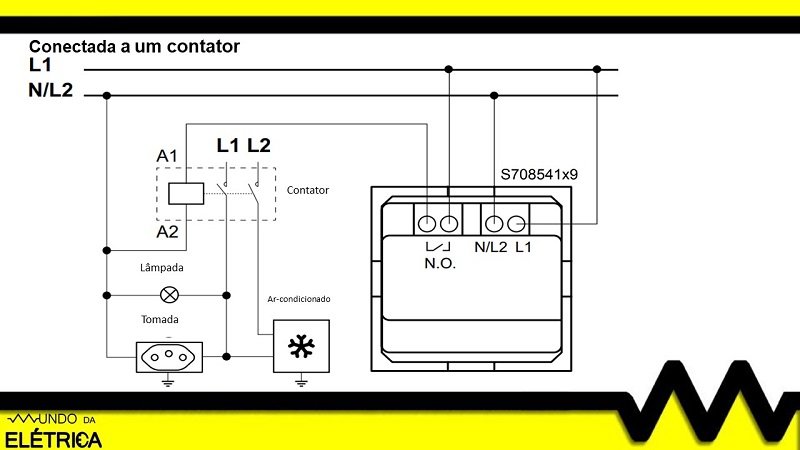

Esquema de ligação de um interruptor por cartão.

Interruptor por cartão acionado um circuito com maior potência.

Feito a ligação do interruptor, agora é realizar a instalação do ar-condicionado, tomada e lâmpada, para isso iremos usar dois contatos do contator, sendo um deles para a tomada e lâmpada, o segundo contato para o ar-condicionado, como mostra a imagem acima.

Este vídeo abaixo é uma das aplicações para  o interruptor por cartão, onde todo o circuito é energizado de acordo com este dispositivo. Ele mostra a montagem passo a passo deste circuito que aciona uma lâmpada e duas tomadas, mas que conta com o auxílio de um contator.

Finalizamos aqui este artigo e esperamos ter ajudado a tirar todas as dúvidas sobre o interruptor por cartão! Se ainda tiver restado alguma dúvida ou curiosidade sobre este assunto, deixe nos comentários que iremos responder, obrigado!
