Fio do chuveiro mais fino que o da instalação, por quê?

Em Conceitos de eletricidade por Henrique Mattede

Você já se perguntou por que o fio no chuveiro é fino e na instalação é grosso? Essa é aquela dúvida que tira o sono de muitos eletricistas, porque no corpo do chuveiro os fabricantes nos instruem sobre a fiação mínima exigida e no próprio chuveiro os cabos de conexão são mais finos? O artigo de hoje vai explicar tudo sobre este assunto e trazer a resposta para esta dúvida que é bem comum.

Primeiros vamos entender melhor esta fiação, os 3 fios do chuveiro são cabo fase, cabo neutro e cabo terra. O chuveiro é fabricado com fio mais fino que o fio da instalação, isso é normal e não quer dizer que seu chuveiro esteja com defeito. O dimensionamento dos cabos internos depende da potência elétrica daquele chuveiro elétrico, ou seja, o chuveiro elétrico 110V e 220V são instalados com cabos diferentes.

Leia também

Chuveiro elétrico: Informações técnicas

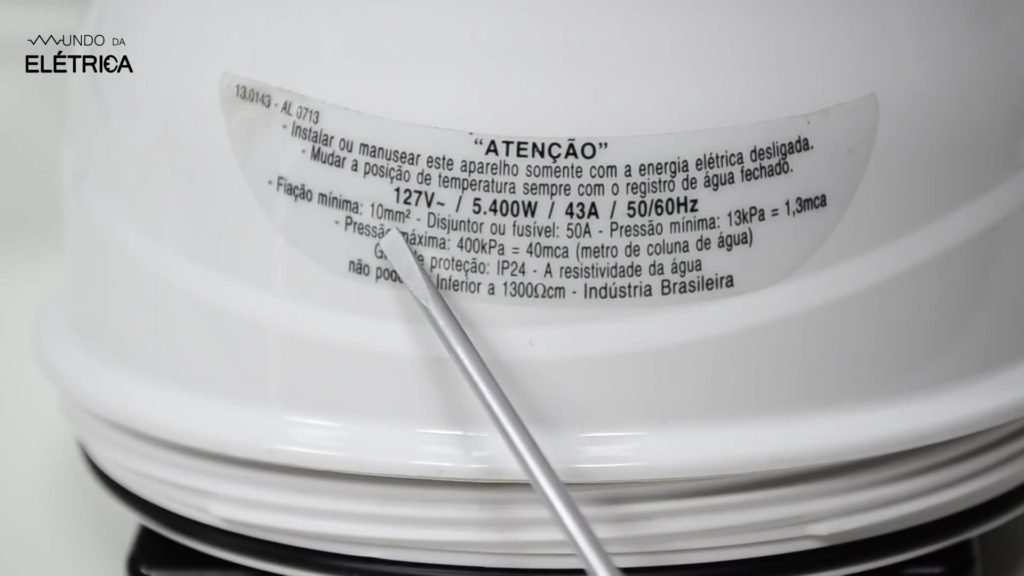

Quando analisamos o corpo de um chuveiro é possível ver gravado as informações técnicas daquele chuveiro, incluindo a seção mínima do cabo da instalação elétrica para ligação deste chuveiro. Estas informações devem estar escritas no corpo do chuveiro assim como exige a norma NBR 12483 que trata de chuveiro elétricos. O exemplo que vamos usar neste artigo é de um chuveiro de tensão 127V, potência 5400W, 43A de corrente elétrica e a frequência pode ser 50 ou 60Hz. Logo abaixo tem a seção mínima de cabo a ser usado para a instalação que no caso deste chuveiro é de 10mm², assim como mostra a imagem abaixo.

Método de instalação do chuveiro

Exemplo de informações técnicas gravadas no corpo do chuveiro

Chuveiro elétrico: Dimensionamento dos cabos

E aí surge a dúvida, por que eu tenho que usar um cabo de no mínimo 10mm² para instalar este chuveiro, sendo que o próprio cabo do chuveiro é 6mm². Quando o eletricista pensa em dimensionamento de cabo, logo ele recorre à norma NBR 5410 que trata de dimensionamento de cabos e fio para a instalação elétrica, mas um ponto que muitos não tem conhecimento, é que a norma NBR 5410 não trata de dimensionamento de cabos e fios para equipamentos de utilização que possuem norma própria, e o chuveiro é um destes equipamentos que possuem norma própria. A NBR 5410 deixa isso bem claro no item 1.2.2, na anilha c) que fala que esta norma se aplica a toda fiação e a toda linha elétrica que não sejam cobertas pelas normas relativas aos equipamentos de utilização.

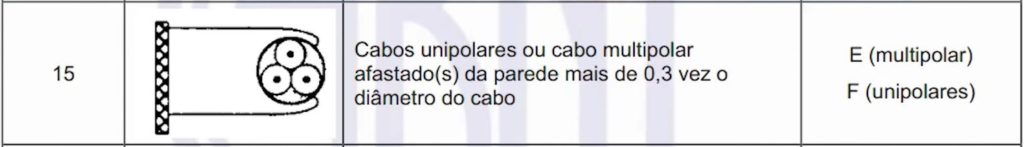

Mesmo se pensarmos no dimensionamento seguindo a norma NBR 5410, o cabo mais fino no chuveiro se justifica, porque os cabos do corpo do chuveiro não estão dentro de um eletroduto, na verdade eles estão expostos e protegidos por um conduite de PVC. Portanto, se pensarmos no chuveiro do nosso exemplo, ele precisa de um cabo que suporte no mínimo 43A! Observando o método de instalação deste cabo pela tabela 33, ele pode ser classificado como cabo exposto e sem nenhuma proteção se enquadrando, portanto, no método 15. Seguindo na tabela 33, devemos observar os cabos unipolares ou cabo multipolar afastado(s) da parede mais de 0,3 vezes o diâmetro do cabo, que é o caso do nosso exemplo. Esse método de instalação nos leva ao método de referência F para cabos unipolares, assim como mostra a imagem a seguir.

Dimensionamento cabo do chuveiro

Exemplo de método de instalação elétrica

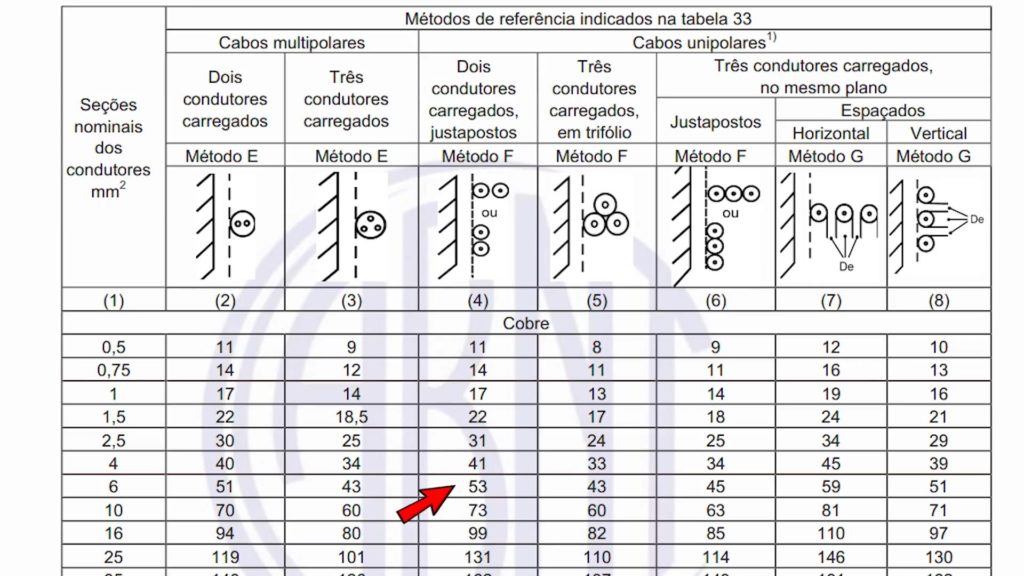

Agora vamos consultar a tabela 38 para cabos com isolação em PVC, temperatura no condutor de 70°C e temperatura ambiente de referência de 30°C. Devemos analisar a coluna do método F para dois cabos carregados, afinal o chuveiro é fase e neutro. Então podemos ver que o valor que mais se aproxima para mais é 53A, assim como mostra na imagem abaixo. Seguindo a linha, podemos ver que o cabo a ser usado é de 6mm², que bate com o cabo do fabricante.

Dimensionamento cabo do chuveiro

Exemplo de método de referência de instalação elétrica

Continuando com o método adequado de dimensionamento, não será aplicado nenhum fator de correção por não ter taxa de ocupação de eletroduto, e como a distância do trecho é curta, ela não provoca queda de tensão significativa. Também não há fator de correção pela temperatura considerando que o cabo exposto está refrigerado pelo ar.

&t=45s

Isso mostra que mesmo utilizando o dimensionamento da norma NBR5 410, o cabo mais fino é justificado e neste ponto ainda podemos pensar na economia de material para o fabricante, que querendo ou não, pode de alguma forma impactar no preço final deste produto para o cliente, mesmo que a diferença seja muito pequena.

Assim finalizamos este artigo com a explicação e a resposta do porque o cabo elétrico da fabricação do chuveiro tem seção menor que o cabo da instalação que liga o chuveiro. Caso ainda tenha ficado alguma dúvida, deixe nos comentários que teremos o maior prazer de responder.
