Controlador Lógico Programável CLP
A pergunta “O que é um CLP?” é muito comum para quem está começando a estudar a elétrica industrial, os avanços tecnológicos proporcionam que hoje um sistema elétrico seja comandado e supervisionado de forma cada vez mais automática, simples, ocupando menos espaço e com custos cada vez menores.

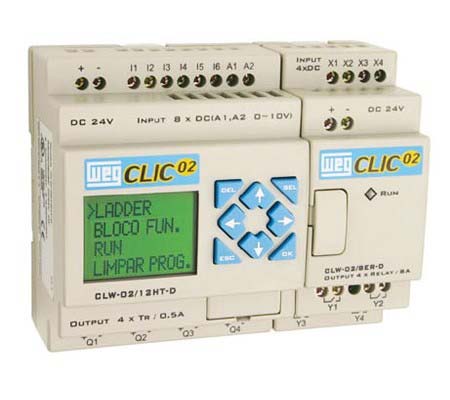

CLP significa Controlador Lógico Programável ou PLC do inglês, Programmable Logic Controller, basicamente um CLP é um equipamento que se assemelha a um computador (hardware) onde é possível inserir um programa (software) para controlar e monitorar cargas (dispositivos de saídas) de acordo com parâmetros enviados ao CLP (dispositivos de entradas). O programa desenvolvido para um CLP é totalmente personalizável, composto por uma série de instruções ou funções específicas como lógica, sequenciamento, temporização, contagem e aritmética o que o torna o CLP um equipamento muito dinâmico que pode ser usado em qualquer processo automático de acionamento e ou monitoramento de máquinas e processos.
Leia também
Segundo a ABNT (Associação Brasileira de Normas Técnicas) um CLP, é um equipamento eletrônico digital com hardware e software compatíveis com aplicações industriais. Apesar desta definição hoje existem CLP’s com características e utilizações em automações residenciais e sistemas de segurança.
Componentes de um CLP.
CPU
Do inglês CPU (Center Processing Data) ou central de processamento de dados é o elemento responsável por ler os valores das entradas, executar as funções do programa e e transferir para as saídas as ordens de acordo com as funções. Basicamente composto pelo processador e as memórias.
Processador
O processador tem a função básica que é a responsabilidade por ler e executar o programa desenvolvido pelo usuário, para isso é composto de um sistema operacional (não podendo ser modificado pelo usuário). O processador também tem função de analisar falhas do programa que está sendo executado e falhas internas do próprio CLP (auto diagnóstico) e gerenciar a comunicação de dados. Uma CPU pode ter mais de um processador de acordo com o modelo e fabricante.
Memória
As memórias de um CLP (volátil e não volátil) são as responsáveis por armazenar todas as informações necessárias para que um CLP possa funcionar e executar suas funções, o sistema operacional por exemplo é armazenado em memórias não voláteis, ou seja não podem ser acessadas e alteradas pelo usuário, assim como as informações de fábrica e outros que não podem ou devem ser alterados. O programa que será executado e é feito pelo usuário é armazenado em memórias voláteis, ou seja podem ser modificadas e apagadas.
Fonte de alimentação
A fonte de alimentação é responsável por regular as tensões para os níveis adequados de cada CLP. Geralmente os CLP são alimentados com 24VCC e ligados em redes de 220VAC, a fonte faz as devidas transformações e alimentam os módulos com suas tensões específicas como por exemplo os processadores que geralmente trabalham com 5VCC,
Módulos de entradas
Esta parte do CLP é a responsável por fazer a conexão entre os atuadores e sensores de entrada com o CLP. Veja alguns tipos de sensores e atuadores que podem ser ligados as entradas do CLP:
- Botoeiras;
- Chaves fim de curso;
- Chaves de níveis;
- Boias;
- Sensores diversos;
- Termostatos;
- Termopares;
- Pressostatos;
- Fluxostatos;
- Encoders.
A entradas podem ser tanto digitais como analógicas de acordo com as características dos CLP’s
Módulo de saídas
Responsável por comunicar o CLP com as cargas diversas de um processo ou equipamento, pode ser compostos de saídas analógicas ou digitais como as entradas. Trabalham como o resultado de um programa que tem por finalidade atuar as cargas diversas estas podem ser:
- Atuadores eletropneumáticos;
- Atuadores eletroidráulicos;
- Contatores (interfaceando com cargas diversas como motores, iluminações, resistências e etc);
- Bobinas e temporizadores internos ao CLP.
Dispositivos de programação
São os dispositivos em que o programa é inserido no CLP, um computador pode ser comunicado com CLP para transferência do programa para o processo ou equipamento, mas devido a certas dificuldades de se ter um computador em campo a maioria dos fabricantes disponibilizam dispositivos para transferência de programas.
