Componentes SMD, o que são? Tipos e características!
Você conhece os famosos componentes SMD? Essa inovação na eletrônica possibilitou uma grande evolução nos circuitos eletrônicos. Neste artigo o Mundo da Elétrica vai te explicar o que é SMD, vamos citar algumas características e tipos dos componentes eletrônicos SMD, além de falar da solda SMD. Então, vamos lá pessoal!
O que significa SMD?
SMD é a sigla em inglês de Surface Mounted Device, que basicamente pode ser definido como a utilização da técnica de montagem em superfície (SMT – Surface Mounting Technology), com a inserção (posicionamento e soldagem) de componentes eletrônicos ultra-miniaturizados (passivos ou ativos) em uma PCI, também chamada de Placa de Circuito Impresso.
Leia também
Essa inserção é feita com componentes ultra-miniaturizados, que ao invés de serem fixados com furos, eles são soldados diretamente na superfície de um lado da PCI, o que economiza muito espaço e reduz bastante o tamanho dos circuitos eletrônicos!
Componentes SMD
Esses componentes miniaturizados, em comparação com os convencionais são bem vantajosos. Pois os convencionais possuem invólucros algumas vezes desnecessários que são bem maiores que os reais componentes em si (ativos ou passivos). Os invólucros dos componentes SMD, por outro lado possuem um tamanho bem menor, que é o necessário para a proteção do interior do componente contra reações exteriores.
Os componentes SMD em relação com os componentes convencionais podem ser, por exemplo, até 5 vezes menores! A classificação do tamanho dos componentes eletrônicos SMD é feita da em duas partes que juntas formam o número de classificação.
Os primeiros dois dígitos do tamanho de um componente SMD são expressos em centésimos de polegada e são referentes ao comprimento do componente. Os dois dígitos seguintes, por sua vez também expressos em centésimos de polegada, são referentes à largura do componente.

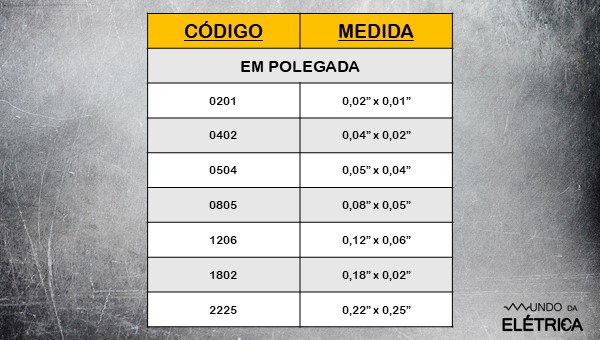

Na imagem abaixo é possível ver uma tabela com alguns dos tamanhos desses componentes, podendo chegar em tamanhos difíceis de manusear e até de enxergar a olho nu!
Tipos de Componentes Eletrônicos SMD
Os componentes SMD são os mesmos que os convencionais, sendo usados nos mesmos circuitos eletrônicos como por exemplo, placas de tablets, celulares, notebooks, computadores e outros.

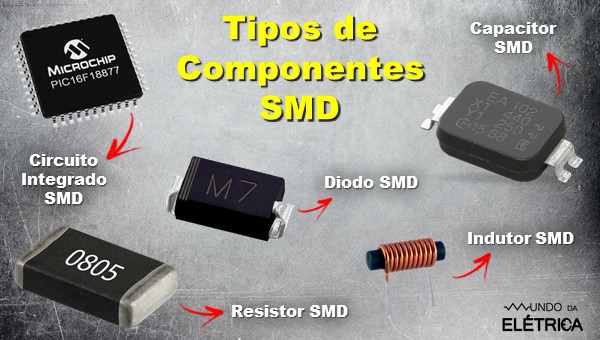

São muitos os tipos componentes SMD, veja alguns abaixo.
- Capacitores SMD
- Resistores SMD
- Circuitos integrados SMD
- Transistores SMD
- Indutores SMD
- Diodos SMD e outros
Vantagens e Desvantagens dos componentes SMD
Assim como a grande parte dos componentes, dispositivos ou aparelhos eletrônicos, os componentes SMD apresentam algumas vantagens e algumas desvantagens, nós mostramos ambas para você tirar suas próprias conclusões!
Vantagens dos Componentes Eletrônicos SMD
- Eles têm uma montagem simples
- Eles permitem componentes de pequena dimensão
- Para fixá-los não precisa furar a PCI (Placa de Circuito Integrado) ou metalizar as ilhas dela
- Eles têm uma certa resistência à choques mecânicos e vibrações
- Ocupam menos espaço do que os convencionais
- É possível fazer a montagem automática desses componentes
- Redução de custo de montagem e de fabricação dos componentes
- É possível colocar componentes dos dois lados da PCI
Desvantagens dos Componentes Eletrônicos SMD
- A manutenção e a troca em alguns casos são mais difíceis
- O projeto do layout da PCI fica mais complexo
- Os componentes não são bem padronizados
- Eles têm uma certa dificuldade em fazer a dissipação térmica
- A identificação por legenda é prejudicada, podendo até não ser feita
Soldagem dos Componentes SMD
A solda SMD pode ser feita de duas maneiras, automaticamente por máquinas ou manualmente.
Solda SMD Automática
A solda automática desses componentes é feita em três passos por máquinas que podem ser diferentes.
Primeiro é feita a aplicação da pasta de solda nos PADS (ilhas dos componentes SMD).
Após isso uma máquina posiciona os componentes SMD na PCI sobre a pasta de solda.
Por último, a PCI é levada para um forno de solda por fluxo, onde a pasta derrete e faz a ligação dos terminais do componente SMD à placa. Quando a placa sai do forno, a solda esfria e finaliza a conexão do componente à placa.
Solda SMD Manual
O processo manual da soldagem de um componente SMD à placa pode ser difícil por causa do tamanho, mas não é impossível! Siga os passos abaixo corretamente e a solda dará certo. Para isso você irá precisar de uma pinça, um ferro de solda de baixa potência (geralmente 30W) com uma ponta fina, e uma solda fina menor que 0,5mm ou uma pasta de solda.
Com uma pinça, posicione corretamente o componente na placa. Após isso passe a pasta de solda (se houver) sobre os terminais.
Solde um terminal do componente (se houver muitos, solde um que esteja em um canto) e verifique se a posição está correta. Se estiver, solde o terminal oposto do componente (Se houver muitos, após soldar o terminal oposto, solde o restante dos terminais) e ele estará fixado.
Caso tenha colocado muita solda, uma fita dessoldadora pode ser uma solução.
Mesmo que você leia um artigo bem explicado, uma das formas de fixar ainda mais o conteúdo é vendo um vídeo! Para isso, indicamos que assista este do canal Mundo da Elétrica, com certeza ele vai complementar seu entendimento! Não esqueça de curtir o vídeo e de se inscrever no canal para acompanhar nossos vídeos.
Você conhecia esses componentes? Compartilhe este artigo nas suas redes sociais para mais pessoas aprenderem sobre ele também! Se tiver ficado alguma dúvida ou sugestão, deixe nos comentários e volte para ver a resposta em breve. Continue acompanhado o site do Mundo da Elétrica para aprender sempre mais!
