CADe Simu – O que é e para que serve!
Se você trabalha com comandos elétricos, deve saber que fazer diagramas é uma atividade constante na sua vida. Portanto, conhecer as ferramentas que ajudam e facilitam na hora de criar os diagramas é fundamental! Uma dessas ferramentas que não pode faltar na vida de quem trabalha ou estuda com diagramas, é o CADe Simu.
Você sabe o que é o CADe Simu? Sabe para que serve esta ferramenta que ajuda bastante na criação de diagramas? O Mundo da Elétrica vai responder essas perguntas no artigo de hoje. Então, vamos lá pessoal!
CADe Simu: O que é?
O CADe Simu é definido como um software de computador. Ele é usado por muitos profissionais do Mundo da Elétrica, tornando possível a criação e simulação dos diagramas de comandos elétricos. E assim como os outros softwares, o CADe Simu também possui uma extensão própria, que é a extensão “.cad”, podendo também converter os diagramas e salvar em PDF, para uma futura impressão por exemplo.
Leia também
E para poder usufruir de toda a ajuda que esse software fornece, é necessário que você tenha um certo conhecimento técnico de comandos elétricos, conceitos de eletricidade básica e outros assuntos da elétrica. A facilidade do uso dessa ferramenta varia de acordo com o seu conhecimento nessas áreas citadas. Por se tratar de um programa de computador, você também vai precisar de conhecimentos em informática!
CADe Simu: Para que serve?
Como foi dito anteriormente, essa ferramenta é utilizada para criar diagramas de comandos elétricos e diagramas de potência. Além disso, após a criação do diagrama o CADe Simu faz a simulação do circuito, para que a lógica do diagrama seja verificada e o seu funcionamento seja testado.

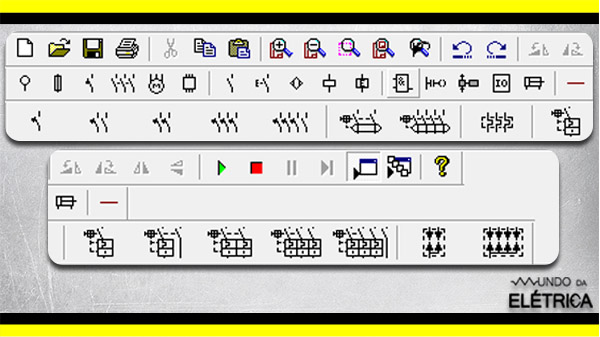

Neste software é possível adicionar uma grande variedade de símbolos eletrotécnicos no seu diagrama! E a organização desses símbolos é feita em bibliotecas separadas por categorias, o que facilita a criação dos diagramas, além de ser mais prático.
CADe Simu: Configurando Componentes
Uma característica bem legal do CADe Simu é a possibilidade de configuração de alguns componentes. Não são todos, mas alguns componentes principais podem ser configurados com cores, nomes, funções e conexões por exemplo. Veja abaixo alguns desses componentes!
Inversor de Frequência
No inversor de frequência, além das suas particularidades, você ainda pode configurar:
- Tensão inicial
- Conexões
- Tensão final
- Tempo de partida
- Nome
- Tempo de desligamento
Sinalizador luminoso
Nos sinalizadores luminosos cada cor tem um significado para o circuito como por exemplo, a cor vermelha que interrompe o circuito ou indica algo errado e a cor verde que inicia o circuito ou indica que está tudo certo. E para poder usar essas funções dos sinalizadores, você consegue alternar as cores entre:
- Verde
- Vermelho
- Amarelo
- Azul
- Cinza
Sensores
Como existem muitos tipos de sensores, possuindo muitas vezes algumas características específicas, é possível alterar as seguintes informações:
- Conexões laterais
- Tipo: PNP ou NPN
- Quantidade de fios
Relé Temporizador
Como o relé possui componentes internos, podemos alterar as seguintes configurações:
- Nome da bobina
- Nome dos contatos
- Nome das conexões
- Tempo que a bobina fica acionada
- Número de contatos
Essas alterações podem ser feitas somente fora da simulação, onde não se consegue adicionar, retirar ou alterar componentes.
CADe Simu: Exemplo de Diagrama

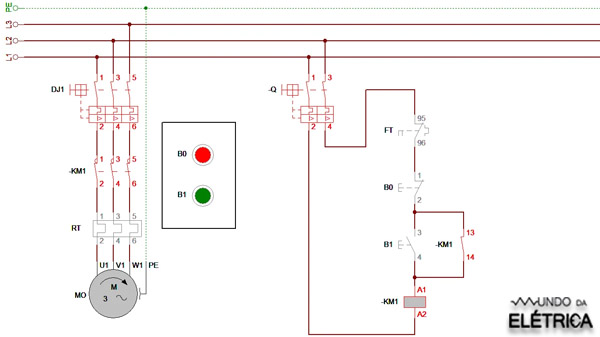

Para ajudar na compreensão dos componentes e da montagem de um diagrama no CADe Simu, vamos mostrar o exemplo de um diagrama para uma partida direta de um motor trifásico.
Os componentes que foram usados para a realização desse diagrama foram:
- Disjuntor Motor (DJ1)
- Contator (KM1)
- Relé Térmico (RT)
- Motor Trifásico (M0)
- Disjuntor Termomagnético (Q)
- Contato do Relé Térmico (FT)
- Botoeira Normalmente Fechada (B0)
- Botoeira Normalmente Aberta (B1)
- Contatos de Comando do Contator (KM1)
- Bobina do Contator (KM1)
Agora que você viu como é um diagrama de uma partida direta para motor trifásico, que tal aprender como fazer na prática? Para isso, é só assistir o vídeo abaixo do canal Mundo da Elétrica, que vai te mostrar o passo a passo desse comando! Não se esqueça de deixar o gostei e de se inscrever, a sua participação é muito importante para a gente!
Gostou dessa ferramenta? Se quiser continuar aprendendo e conhecendo ferramentas, componentes e outros conteúdos, é só continuar acessando o site do Mundo da Elétrica, pois sempre estamos trazendo conteúdo de diversos temas para você! Se também quiser nos ajudar, compartilhe este artigo com os seus amigos e se tiver ficado alguma dúvida, deixe aqui nos comentários que iremos te responder com prazer!
