Tensão elétrica e corrente elétrica! Cálculo simples

Em Conceitos de eletricidade por Henrique Mattede

E se você pudesse calcular a corrente elétrica ou a tensão elétrica de um circuito fazendo apenas um cálculo! Neste artigo o Mundo da Elétrica mostra um macete incrível para calcular a corrente e a tensão elétrica de um circuito elétrico, então vamos lá pessoal!

É importante frisar que vamos mostrar as duas formas de fazer o cálculo. Isso é importante para você compreender porque o macete vai deixar a conta muito mais simples e rápida.

Leia também

Tensão elétrica, como calcular?

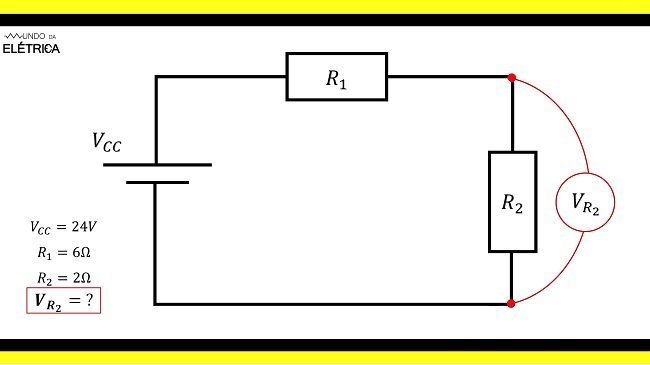

Neste primeiro circuito, o cálculo é para encontrar a tensão do resistor 2. Para encontrar essa tensão vamos precisar do valor da corrente que ainda não temos. Então, para chegar a este valor vamos usar a fórmula da lei de Ohm: Corrente é igual a tensão, dívida pela soma das resistências. A corrente é o que estamos buscando, a tensão é 24V, a resistência 1 – 6Ω e a resistência 2 – 2Ω.

Circuito elétrico, tensão e corrente elétrica

Exemplo de circuito elétrico com cálculo da tensão no resistor

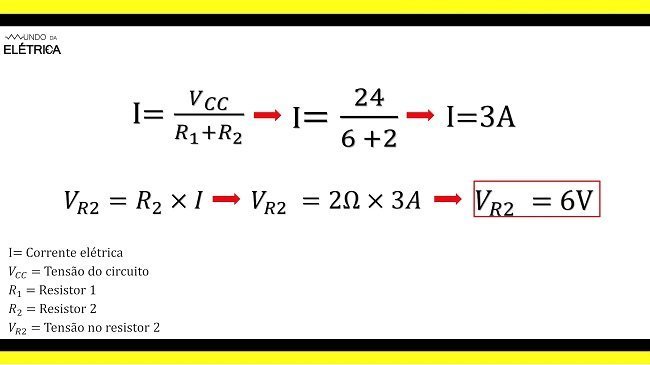

Realizando o cálculo, o resultado mostra que a corrente do nosso circuito é de 3A. Depois de obter o valor da corrente, basta usar novamente a lei de ohm para encontrar a tensão da resistência 2. Então é só usar a fórmula: VR2 é igual a resistência 2, vezes a corrente, e o resultado do cálculo mostra que a tensão do nosso resistor 2 é 6V.

Cálculo da tensão elétrica

Fórmula para calcular a tensão do resistor de um circuito elétrico

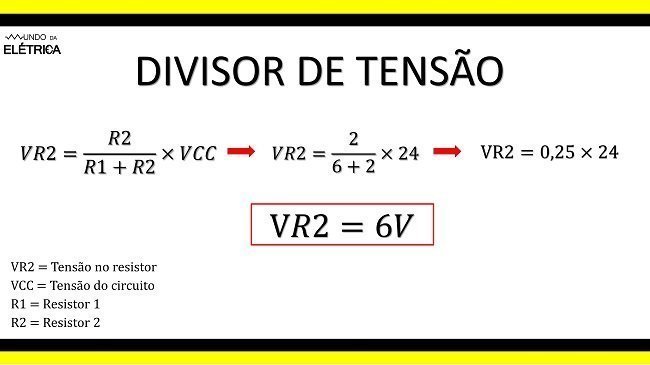

Usando o nosso macete é possível encontrar o VR2 fazendo apenas um cálculo assim como mostra a imagem a seguir! Para isso vamos usar a seguinte fórmula: VR2 é igual a resistência 2, dívida pela soma das resistências, vezes a tensão total. Realizando o cálculo podemos ver que o resultado mostra que a tensão do nosso resistor 2 é 6V.

Circuito elétrico, tensão e corrente elétrica

Macete rápido para calcular a tensão do resistor de um circuito elétrico

Corrente elétrica, como calcular?

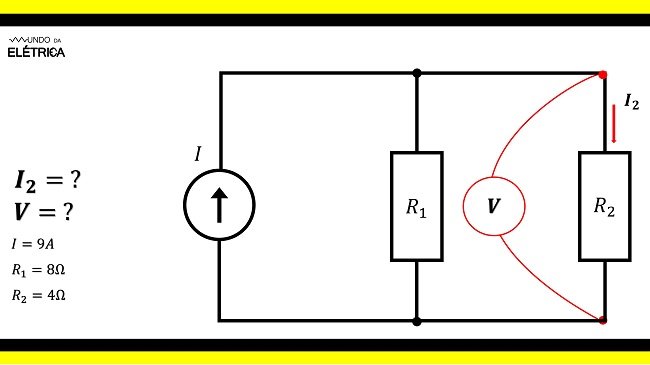

Neste segundo circuito, o cálculo é para encontrar a corrente que passa pelo resistor 2. Para encontrar essa corrente vamos precisar do valor da tensão que ainda não temos. Então vamos usar a fórmula da lei de Ohm: Tensão é igual a corrente, vezes as resistências em paralelo. Observe que a tensão é o que estamos buscando, a corrente é de 9A, a resistência 1 – 8Ω e a resistência 2 – 4Ω.

Cálculo da corrente elétrica

Exemplo de circuito elétrico com cálculo da tensão e corrente no resistor

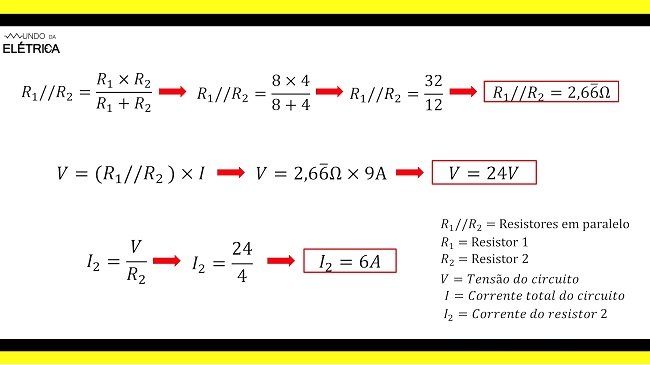

Primeiro vamos calcular as resistências em paralelo com a fórmula: Resistência 1 vezes Resistência 2, divido pela soma das resistências. Realizando o cálculo, o resultado mostra que o valor das resistências em paralelo é de aproximadamente 2,66Ω. Pegando este valor e multiplicando por 9A temos 24V, que é a tensão do circuito. Agora já podemos encontrar o valor que passa pelo resistor 2, basta dividir a tensão pelo valor do resistor 2, e o resultado mostra que a corrente que passa no resistor 2 é de 6A, assim como mostra abaixo.

Cálculo da corrente elétrica

Fórmula para calcular a corrente do resistor de um circuito elétrico

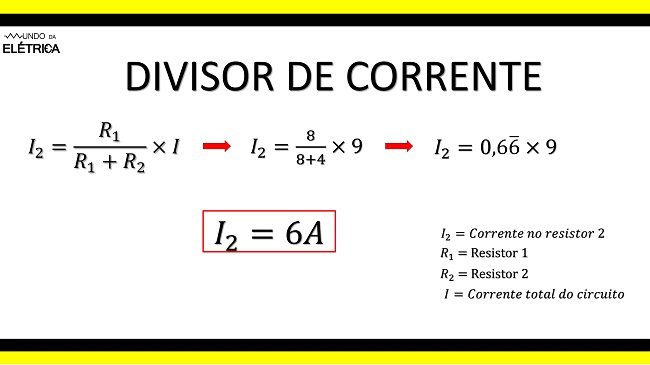

Com o nosso macete não é preciso fazer a conta das resistências em paralelo, e por isso podemos encontrar a corrente que passa pelo resistor 2 fazendo apenas um cálculo! Para isso vamos usar a seguinte fórmula: Corrente I2 é igual a resistência 1, dívida pela soma das resistências, vezes a corrente total. Realizando o cálculo o resultado mostra que a corrente I2 é 6A.

Cálculo da corrente elétrica

Macete rápido para calcular a corrente do resistor de um circuito elétrico

Cálculo elétrico, qual a importância?

Se você observou bem as duas formas de fazer a conta, certamente notou que com o macete fica muito mais simples e rápido não é mesmo? Talvez você esteja se perguntando, mas para que eu vou querer aprender isso? Antes de responder isso veja essa imagem a seguir que mostra uma associação de resistores em paralelo!

Como calcular resistores em paralelo?

Exemplo de circuito com associação de resistores em paralelo

Agora imagine o tempo que vai gastar para calcular todos estes resistores que estão em paralelo. E aí, qual conta vai querer usar? Tenho certeza que com este macete você pode gastar cerca de 3 minutos ou mais em cada questão!

Para quem está prestes a fazer o ENEM ou concursos que tem muitas questões na prova, quanto menos tempo você gastar em cada questão melhor! Desta forma você vai ter mais tempo para revisar as questões, e vai ser muito mais tranquilo na hora de passar as respostas para o gabarito!

Gostou deste tipo de dicas? Neste vídeo abaixo do canal Mundo da Elétrica você pode aprender outro macete que pode te ajudar demais a resolver um problema rapidamente, vale muito a pena assistir.

E aí, você acha que este macete pode te ajudar? Você já conhecia este macete? Deixe nos comentários a sua resposta porque eu quero saber a opinião de vocês! Se tiver alguma dúvida ou sugestão, deixe também nos comentários.
