Lei de ohm – Grandezas e aplicações!
Você conhece a Lei de Ohm? Conhece as equações básicas dessa Lei? Venha descobrir neste artigo do Mundo da Elétrica os principais conceitos da eletricidade. Então, vamos lá pessoal!
A lei de Ohm é considerada por muitos estudantes e profissionais como conceito primordial na área da elétrica. Isso porque a lei de Ohm envolve matematicamente as três grandezas fundamentais da eletricidade: a corrente, a tensão e a resistência elétrica.
Em 1827 George Simon Ohm propôs a lei que hoje conhecemos como Lei de Ohm em sua homenagem. Esta lei basicamente determina o conceito da resistência elétrica de acordo com a relação entre a corrente e a tensão elétrica.
Leia também
Em seus estudos, George observou que a tensão elétrica em um circuito influencia diretamente a corrente elétrica neste circuito, e que a razão entre essas duas grandezas gerava sempre uma relação inversamente proporcional. George Simon chamou este fenômeno de resistência elétrica, que é basicamente a oposição à passagem da corrente elétrica.
A primeira Lei de Ohm
A primeira Lei de Ohm determina que para um condutor mantido em temperatura constante, a razão da tensão entre dois pontos e a corrente elétrica é constante. Esta constante é determinada como resistência elétrica. Matematicamente falando, temos que:

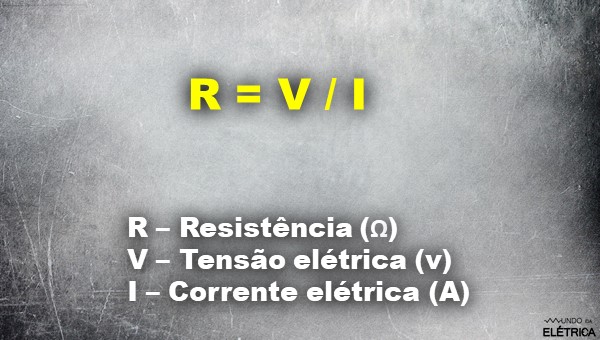

Fórmula da resistência elétrica.
Essa fórmula relaciona as três principais grandezas elétricas e para entendê-la melhor, vamos falar um pouco sobre cada uma dessas grandezas.
Tensão Elétrica
Uma carga positiva aproximada de um corpo eletrizado negativamente ou positivamente, será atraída ou repelida por este corpo, respectivamente. A energia para denominar este trabalho é denominada energia potencial.
Quanto maior a eletrização do corpo, maior será essa força de atração ou repulsão. Dois corpos com diferentes forças apresentam diferentes energias potenciais elétricas. Essa diferença de energia é chamada de diferença de potencial (ddp) e também é conhecida como tensão elétrica.
A tensão elétrica é medida em volts(v) e é representada pela letra V. Podemos manipular a fórmula da primeira Lei de Ohm citada anteriormente para colocar em evidência a tensão elétrica da seguinte forma:

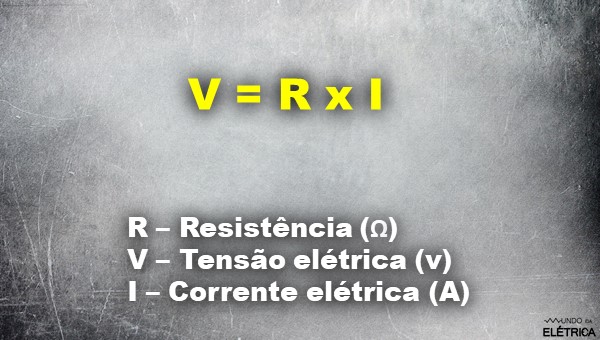

Fórmula da tensão elétrica.
Corrente elétrica
Quando as extremidades de um fio são ligadas aos terminais de uma bateria, ocorre o aparecimento de uma corrente elétrica.
A corrente elétrica é visualizada como o fluxo ordenado dos elétrons em um caminho fechado, circulando do polo de maior potencial elétrico para o polo de menor potencial elétrico.
O fluxo de elétrons pode ser contínuo, quando se movimenta em apenas um sentido, ou alternado, que hora se movimenta em um sentido e hora se movimenta no sentido inverso.
A corrente elétrica é medida em ampéres (A) e é representada pela letra I. Podemos manipular a fórmula da primeira lei de Ohm citada anteriormente para colocar em evidência a corrente elétrica da seguinte forma:
Fórmula da corrente elétrica.
Resistência elétrica
Como dito anteriormente, a resistência elétrica é a oposição que um material tem a CRASE passagem de corrente elétrica. A resistência é uma característica que depende da estrutura atômica de cada material.
Podemos dizer de forma genérica que todos os materiais possuem resistência elétrica, alguns mais e outros menos. Os materiais que possuem muitos elétrons livres, tem baixa resistência elétrica e os que tem poucos elétrons livres, apresentam alta resistência elétrica.
A resistência elétrica é medida em Ohms (Ω) e é representada pela letra R. Sabemos que a primeira Lei de Ohm resulta na fórmula da resistência, relacionando a tensão e a corrente elétrica.
Fórmula da resistência elétrica.
O resistor é o componente criado especificamente para oferecer uma resistência nos circuitos elétricos.
A segunda Lei de Ohm
A segunda Lei de Ohm diz respeito à resistência dos materiais. Não é somente a característica atômica do material que influencia na resistência de um condutor, mas também o comprimento, a área da seção transversal e a temperatura.
Desconsiderando o efeito da temperatura, a segunda Lei de Ohm relaciona o comprimento do condutor, a resistividade do material e a área transversal do condutor para encontrar a resistência, assim como mostra a fórmula abaixo.
Fórmula da resistência de um condutor.
Para entender melhor sobre a segunda Lei de Ohm, a relação entre resistência e resistividade, assista o vídeo a seguir do canal Mundo da Elétrica.
Gostou de saber mais sobre as Leis de Ohm? Deixe nos comentários a sua opinião e alguma dúvida que tiver. Conheça outros assuntos navegando no site Mundo da Elétrica.
