O que é indutância e qual a sua aplicação!

Você sabe o que é indutância? Para entender melhor essa grandeza física denominada indutância é preciso conhecer suas características e seu comportamento nos circuitos elétricos. Conheça os tipos de indutores, como ler o valor da indutância presente nos indutores comercializados, verificar testes de curto-circuito ou de circuito aberto nos terminais dos indutores e as aplicações dos indutores nos diversos segmentos do comércio e indústria.

Definição de indutância

A passagem de corrente elétrica em um condutor retilíneo, por exemplo, o cabo elétrico de sua residência, é capaz de produzir um campo magnético ao seu redor. Ao utilizar um condutor de cobre no formato de espiras é possível determinar uma grandeza física existente nos dispositivos denominados de indutores, tal grandeza recebe o nome de indutância.

Leia também

• Motor de corrente contínua, características e aplicações!
• Principais características da corrente elétrica!

A variação da corrente elétrica no indutor provoca  mudanças no fluxo das linhas de campo magnético que atravessam as espiras, e consequentemente, surge uma diferença de potencial entre os terminais da bobina. É importante que você entenda que somente utilizando uma corrente alternada, ou abrindo e fechando uma chave em um circuito elétrico é possível gerar essa diferença de potencial no indutor. Sendo assim, em circuitos de corrente contínua pura, essa variação de corrente não ocorre, e o indutor passa a se comportar como um curto-circuito no regime permanente. A equação que relaciona essas grandezas é:

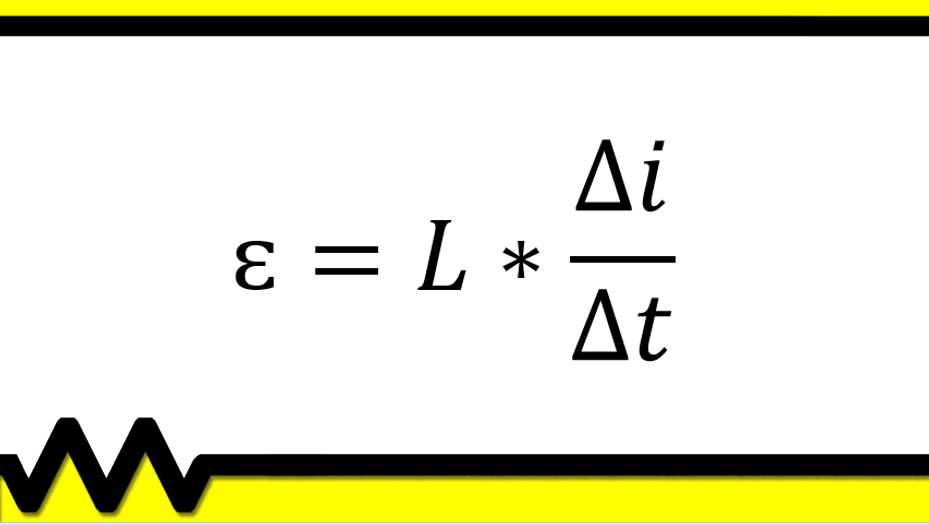

Força eletromotriz (FEM) induzida

Onde:

∈: É a diferença de potencial nos terminais da bobina

L: Indutância medida em Henry (H)

Δi/Δt: É a variação da corrente elétrica no tempo

Características da indutância

A indutância depende das características geométricas da espira, isto é, a indutância depende do raio, do número de voltas, e da permeabilidade do material que preenche o núcleo do indutor. É importante ressaltar que para se aumentar a intensidade da indutância em uma bobina, pode-se optar por elevar o número de voltas das espiras, ou mesmo aumentar a área do núcleo do indutor.

Tipos de indutores

Assim como os resistores e capacitores, os indutores podem ser definidos como fixos ou variáveis. Os indutores fixos são fabricados em várias formatos e tamanhos, em geral, o tamanho de um indutor é dependente do tipo de construção, especificação da corrente e as características do núcleo utilizado.

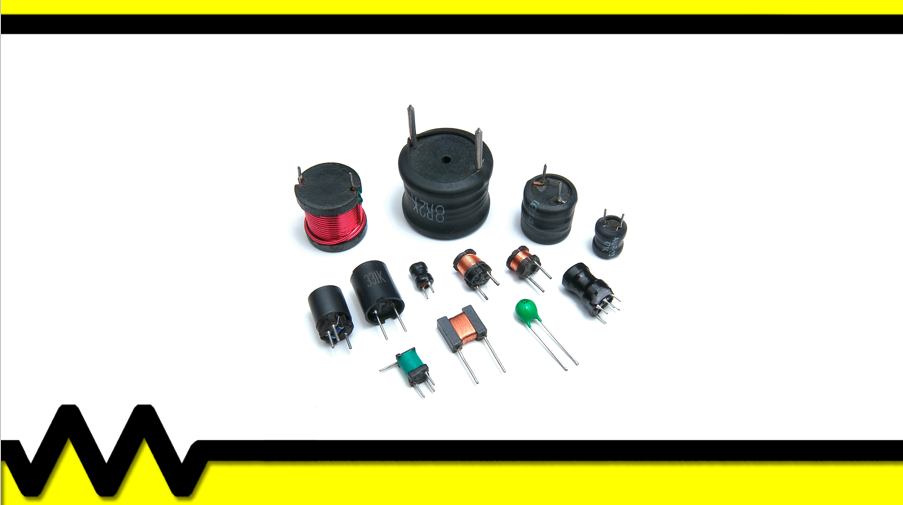

Alguns exemplos de indutores fixos.

Ao se utilizar o indutor com núcleo de ferrite, é possível aumentar a indutância em comparação aos indutores do mesmo tamanho, porém, com núcleos produzidos com outros materiais. Já os indutores variáveis, como o próprio nome diz, permitem variar a sua indutância, ou seja, esses dispositivos possuem fendas nas extremidades do núcleo, e ao serem giradas no sentido interno  do núcleo, fazem com que haja interação do núcleo ferromagnético, elevando assim, a intensidade do campo magnético e o nível de indutância.

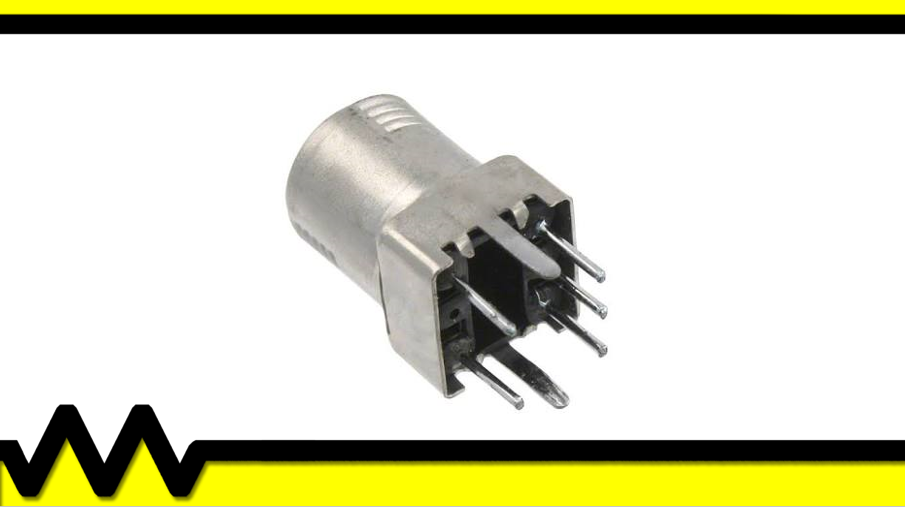

Indutor com indutância variável.

Rotulação e testes de indutores

Alguns indutores possuem dimensões elevadas e sua identificação é impressa no corpo do dispositivo. Todavia, alguns indutores são bem menores e não há espaço para a impressão dessa identificação. Dessa forma, para os indutores moldados é utilizado um código de cores semelhante ao que é usado para os resistores.

Para se medir ou mesmo testar um indutor é aconselhável o uso de um medidor de indutância, porém, caso não seja possível obtê-lo, pode-se utilizar um ohmímetro para verificar por exemplo, se existe um curto entre os enrolamentos ou mesmo um circuito aberto.

Na leitura de um circuito aberto o ohmímetro apresenta o valor de resistência elevado ou infinito, por sua vez, em um curto-circuito a verificação se torna mais complicada, visto que alguns indutores possuem a resistência do enrolamento relativamente pequena. O curto existente entre os enrolamentos e o núcleo pode ser visto colocando-se um fio do ohmímetro na espira e o outro no núcleo, com isso, o ohmímetro irá indicar uma leitura de zero ohms.

Você sabe medir a continuidade de cabos com o multímetro? O vídeo abaixo irá lhe ensinar a utilizar corretamente o multímetro para a medição de continuidade de cabos!

Aplicações dos indutores

Indutores de núcleo de ar: Aplicações de alta frequência;

Indutores do tipo toroidal: Usado em linhas de transmissão para filtrar transitórios e reduzir interferências eletromagnéticas, aplicados em vários eletrodomésticos;

Indutores tipo cilíndrico: Usado em linhas de transmissão de alta corrente;

Indutores tipo linha de retardo: Utilizado em receptores de televisão em cores, para correção de diferenças de tempo entre os sinais de cor;

Indutores do tipo cilíndrico de modo comum: Usado em filtros de linha CA, e carregadores de baterias.

Esperamos que tenham entendido a diferença dos principais tipos de indutores e as aplicações desse dispositivo nas diversas áreas da eletrônica. Se tiver permanecido alguma dúvida sobre este assunto, deixe nos comentários que teremos o prazer de respondê-los!
