Filtro passa-baixa e suas aplicações!

Em Conceitos de eletricidade por Henrique Mattede

Neste artigo o Mundo da Elétrica apresenta elementos que são fundamentais na elétrica, como elétrica de potência e sistemas de comunicação por exemplo. Iremos abordar o que são filtros, o que é filtro passa baixa, para que serve filtro passa baixa e como funciona um filtro passa baixa. Vamos lá!

O que são filtros?

Na eletrônica é onde os filtros oferecem diversas aplicações, sendo amplamente utilizados para processamento de sinais, áudio, vídeo e dados, além de também serem usados em sistemas de alimentação, de telecomunicações, controle, entre outras aplicações.

Leia também

Como o próprio nome sugere o filtro tem a capacidade de filtrar, mas filtrar o que exatamente? Um filtro elétrico, tem como função selecionar ou rejeitar uma ou várias faixas frequência de um determinado sinal eléctrico.

É importante destacar que existem técnicas que são usadas para obter filtros elétricos, isto é, temos a técnica passiva e a técnica ativa. Os filtros passivos são aqueles que usam essencialmente componentes passivos como por exemplo, resistores, capacitores e indutores.

Já os filtros ativos também podem conter elementos passivos e outros. É importante mencionar que os filtros têm um ganho, Para quem não sabe, o ganho não possui uma unidade de medida e é adimensional, ele é apenas a relação entre o sinal de saída pelo sinal de entrada. O ganho de um filtro passivo sempre será menor que 1 e o ganho de um filtro ativo pode ser maior que 1.

Filtro passivo passa-baixa

Os filtros passivos passa-baixa são circuitos que permitem a passagem de sinais de baixa frequência e reduzem a intensidade de sinais de alta frequência, ou seja, a partir de uma frequência de referência ele permite que frequências mais baixas que ela passem livremente e frequências mais altas sejam atenuadas, por isso o seu ganho será de no máximo 1.

Filtro passivo passa-baixa – Funcionamento

Os circuitos dos filtros passivos passa-baixa são compostos por uma resistência e um capacitor, que são conectados em série. O sinal de saída já filtrado fica em paralelo com o capacitor, assim como um divisor de tensão, como podemos observar na imagem abaixo.

Aprenda o funcionamento de um filtro passivo.

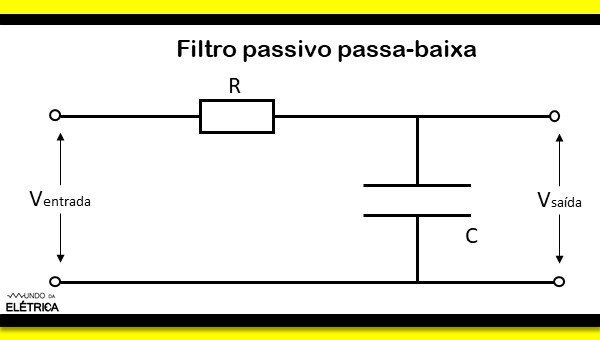

Circuito de um filtro passivo passa-baixa.

Antes de iniciar a explicação é preciso ter conhecimento sobre alguns conceitos de eletricidade e principalmente como se comporta um capacitor em circuitos de corrente alternada e circuitos de corrente contínua.

É possível entender o funcionamento do filtro passa baixa através de duas explicações, sendo que uma devemos levar em consideração a reatância capacitiva e a outra maneira é o do tempo de carrega e descarrega do capacitor.

Primeiro, vamos entender através da reatância capacitiva. Quando o capacitor é submetido à sinais alternados ele apresenta uma resistência, que é definida como reatância capacitiva.

Com a fórmula da reatância capacitiva e considerando o valor da capacitância constante é o suficiente para entendermos o funcionamento do filtro passa-baixa. A fórmula da reatância capacitiva está na imagem abaixo.

O que é filtro passa-baixa e como funciona?

Fórmula de reatância capacitiva.

Pela fórmula podemos observar que se o valor da frequência for baixo, a reatância capacitiva será alta e caso a frequência seja alta a sua reatância capacitiva será baixa. Ou seja, sinais de baixa frequência o capacitor tende a aumentar sua reatância capacitiva e bloqueá-lo, e sinais de alta frequência o capacitor tende a abaixar sua reatância capacitiva e permitir que o sinal passe.

Sabendo como um capacitor se comporta em determinados circuitos e como é o circuito de um filtro passivo passa-baixa, se uma carga for ligada em paralelo com o capacitor os sinais de alta frequência passarão pelo capacitor e os de baixa frequência passarão pela carga, caracterizando um filtro passa-baixa. Isto acontece da mesma maneira que um circuito com dois resistores em paralelo, e a corrente de maior intensidade passa pelo caminho de menor resistência.

Filtro passivo passa-baixa – Frequência de corte

É importante destacar que esta análise que fizemos é relativamente simples, porque não definimos nenhum referencial para dizer o que é alta ou baixa frequência, chamada de frequência de corte. A fórmula de frequência de corte do filtro passivo passa-baixa está representada na imagem abaixo.

Aprenda o funcionamento de um filtro passivo.

Fórmula para frequência de corte do filtro passivo passa-baixa.

De acordo com a análise que fizemos podemos observar que apenas com o capacitor é possível cortar os sinais de maior frequência e deixar passar os de maior frequência, mas como acabamos de ver, precisamos definir a frequência de corte do filtro e para isso precisamos do resistor, sem ele não seria possível selecionar o maior valor de frequência permitido passar.

A frequência de corte também é definida como a frequência em que o sinal sofre uma atenuação, sendo que o valor dessa atenuação sobre aproximadamente 30%, ou seja, o sinal de saída possui aproximadamente 70% da intensidade do sinal de entrada. Como falamos anteriormente, o resistor tem uma função muito importante no circuito, pois estes valores não são aleatórios. Obtemos estes valores de atenuação quando a reatância capacitiva é igual a resistência, isto é, quando eles entram em ressonância.

Caso queira entender melhor sobre como determinados filtros se comportam em corrente alternada, o vídeo abaixo do Mundo da Elétrica explica detalhadamente e de forma bem simples o que é impedância elétrica. Isso vai te ajudar a compreender melhor o que é reatância capacitiva.

Encerramos mais um artigo e esperamos que você tenha compreendido o que é um filtro passa-baixa e como funciona um filtro passa-baixa. Caso tenha ficado alguma dúvida ou curiosidade sobre filtro passa-baixa deixe nos comentários que iremos responder!
