Capacitor de três fios, aplicações e características!
Na hora de instalar ou mesmo dar manutenção em ventilador de teto, podemos nos deparar com um capacitor de 3 fios ao invés de um de 2 fios. Você sabe como instalar ou trocar esse capacitor? Neste artigo vamos mostrar todos os detalhes sobre os capacitores de 3 fios. Vamos lá pessoal!
Capacitor
Mesmo não expostos visualmente os capacitores estão presentes em diversos eletrodomésticos, maquinas, eletrônicos e etc. Mas afinal o que é capacitor? Os capacitores são componentes eletrônicos reativos, que reagem à passagem de corrente elétrica através do acúmulo de cargas elétricas, assim armazenando energia elétrica.
Leia também
Ao conectar um capacitor a uma fonte de energia, ele fica com a mesma tensão da fonte. Quando retiramos a fonte o capacitor para de carregar, e ao longo do tempo ele começa perder essa energia armazenada, podendo utilizar momentaneamente esta energia para alimentar um circuito. Este processo é bastante parecido com o de uma bateria, a diferença é que o capacitor pode repetir este ciclo muitas vezes antes de estragar, porém carregando e descarregando muito mais rápido que as baterias e a quantidade de energia é muito menor que de uma bateria.
A quantidade de carga que o capacitor consegue armazenar é chamada de capacitância, e é medida em Farad (F). A capacitância é a característica de um componente que tem a capacidade de armazenar carga elétrica. Existem diferentes tipos de capacitores como por exemplo, eletrolítico, poliéster, cerâmico, tântalo e etc.

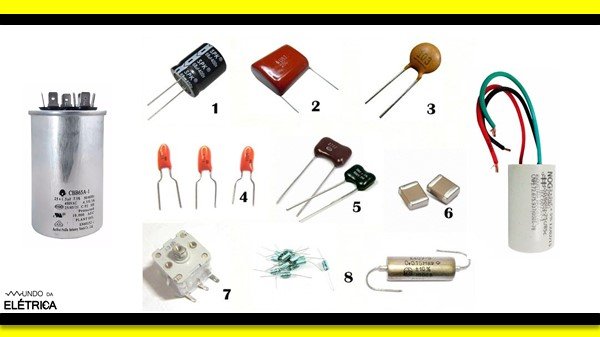

Diferentes tipos de capacitores.
Capacitor de 3 fios
Um capacitor de 3 fios nada mais é do que um capacitor que tem dentro dele dois capacitores com um fio em comum. Na imagem abaixo temos dois capacitores um capacitor de 2 fios e um capacitor de 3 fios. O capacitor de 2 fios tem 3 micro farad e capacitor de 3 fios tem 3 micro farad + 7 micro farad. O que diferencia esses dois capacitores é que o de 3 fios tem internamente dois capacitores um de 3 micro farad e outro 7 micro farad.

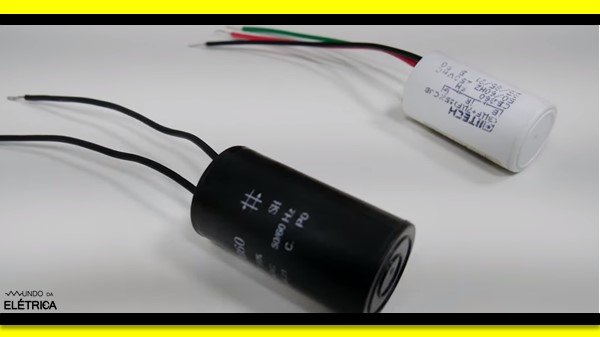

Capacitor de 2 fios e um capacitor de 3 fios.
Para entender melhor observe o desenho abaixo. São dois cabos nas pontas e um no meio unindo os dois capacitores, isso possibilita ligar esses dois capacitores juntos ou separados. O vermelho é o cabo central, o preto e verde são os cabos das pontas.
Circuito interno do capacitor de 3 fios.
Como são dois capacitores em um, precisamos descobrir quais fios são de cada capacitor, pois temos um de 3 micro farad e 7 micro farad, para isso vamos utilizar um capacímetro para medir e ver qual cabo é de qual capacitor.
Medindo o cabo vermelho em relação ao cabo preto temos aproximadamente 3 micro farads, então esse é o capacitor com menor capacidade. Medindo o cabo vermelho em relação ao cabo verde temos aproximadamente 7 micro farads, então esse é o capacitor com maior capacidade.

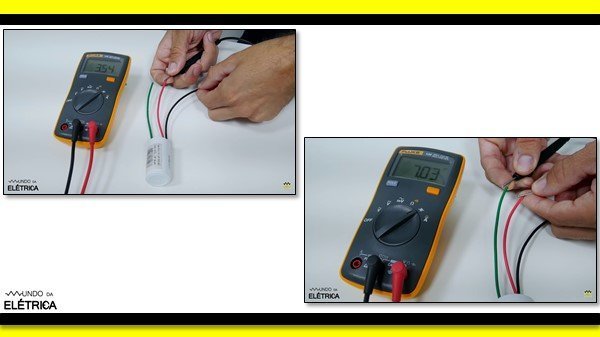

Medição de capacitância do capacitor de 3 fios.
Se medimos o cabo preto em relação ao verde temos uma associação dos capacitores em série, e diferente dos resistores que tem as resistências somadas quando estão em série, nos capacitores a capacitância se divide. Por isso eu tenho que encontrar uma capacitância total sempre menor que a menor capacitância entre os capacitores.
Então neste caso tem que ser menor que 3 micro farad e ao medir a capacitância do cabo preto em relação ao verde encontramos aproximadamente 2 micro farad.

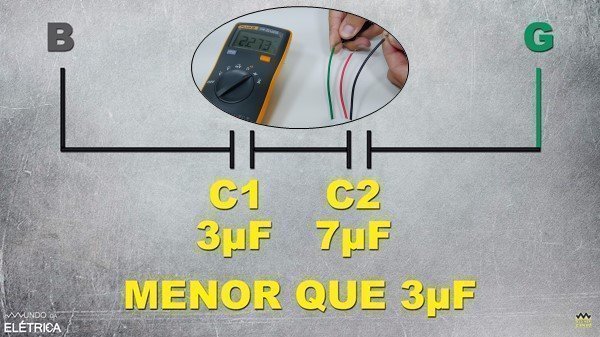

Associação dos capacitores em série.
Porém, se juntar o cabo preto com o verde temos uma associação em paralelo dos capacitores, e nesse caso as capacitâncias se somam. Veja na imagem abaixo que quando medimos a capacitância do cabo preto e verde juntos em relação ao cabo vermelho, encontramos aproximadamente 10 micro farad.

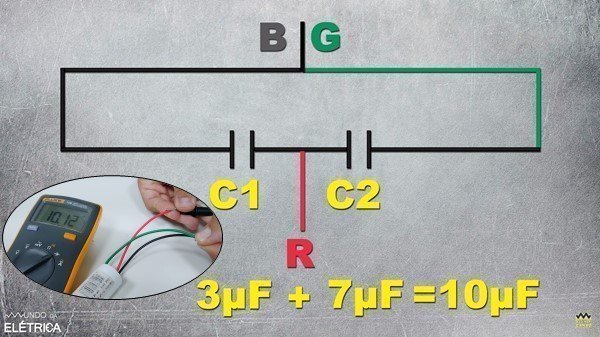

Associação em paralelo dos capacitores.
Nem sempre o problema da instalação de um ventilador ou motor de portão é o capacitor, por isso é muito importante testar o capacitor antes de trocar por outro. Abaixo vamos deixar um vídeo do Mundo da Elétrica mostrado como testar capacitor com multímetro digital.
Caso tenha aprendido alguma coisa aqui, compartilhe esse artigo para outras pessoas. Ajude-nos a propagar estas importantes informações sobres os capacitores. Qualquer dúvida é só deixar nos comentários que iremos responder!
