Hastes de aterramento, características e aplicações.

Em Instalação elétrica residencial por Henrique Mattede

Um bom aterramento garante segurança e estabilidade para a instalação elétrica, além de facilitar a manutenção, pois proporciona ao profissional uma maior segurança sobre o serviço que o mesmo está executando. Segundo a ABNT, aterramento elétrico significa colocar instalações e equipamentos em um mesmo potencial elétrico, de modo que a diferença de potencial entre a terra e o equipamento seja o mais próximo de zero possível.

Dentre as principais funções do aterramento elétrico, podemos citar: Proteger o usuário do equipamento das descargas atmosféricas, através da viabilização de um caminho alternativo para a terra, de descargas atmosféricas; “Descarregar” cargas estáticas acumuladas nas carcaças das máquinas ou equipamentos para a terra; Facilitar o funcionamento dos dispositivos de proteção ( fusíveis, disjuntores, DPS etc. ), através da corrente desviada para a terra.

Leia também

Segurança de aterramento

Quando se fala em aterramento, é preciso ter em mente principalmente uma coisa, a segurança! Para fornecer a maior segurança o aterramento deve ter a melhor qualidade possível, para tanto devemos observar a resistividade do solo, uma vez que é por onde a corrente elétrica será escoada através do fio terra. Os tipos de hastes de aterramento e sua disposição no espaço, levando em conta que estes fatores alteram a resistividade e consequentemente a resistência do aterramento.

Resistência de aterramento

Precisamos entender o que compõe a resistência de um aterramento antes de falar das hastes de aterramento propriamente ditas. Entende-se por aterramento a ligação elétrica de um equipamento ou componente de um sistema elétrico à terra, por meio de dispositivos e condutores de eletricidade adequados.

A resistência do aterramento é composta por: Resistência própria do eletrodo e das ligações elétricas ao eletrodo, da resistência de contato entre o eletrodo e a terra adjacente ao mesmo, a resistência da terra circunvizinha, que depende da resistividade do solo e da distribuição da corrente provinda do eletrodo.

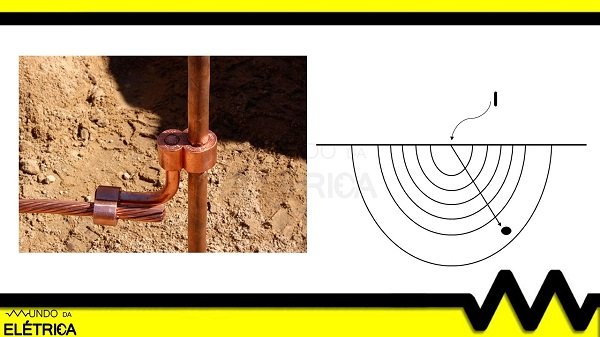

A figura abaixo ilustra as resistências citadas acima, onde a haste aterrada representa a resistência própria do eletrodo, a seta onde a corrente toca representa a resistência de contato e o ponto que está “dentro da terra” representa a resistência da terra circunvizinha.

Ilustração da composição da resistência de aterramento.

Composição da resistência de aterramento.

Definição das hastes de aterramento

A NBR-13571 fixa os requisitos mínimos para hastes de aterramento aço-cobreadas e seus acessórios (conector de aterramento e luva de emenda). Pela norma a definição das hastes de aterramento aço-cobreadas é “eletrodo de aterramento constituído por uma barra cilíndrica rígida de aço-cobreado por eletrodeposição”.

Características construtivas

As hastes de aterramento aço-cobreadas e seus acessórios devem ser fabricados com materiais de primeira qualidade que suportem as condições elétricas, mecânicas e químicas-resistência á corrosão, que são submetidos quando instalados.

As hastes de aterramento aço-cobreadas e seus acessórios devem apresentar bom aspecto, no que diz respeito ao acabamento geral, uma haste de aterramento aço-cobreada é constituída por uma barra cilíndrica trefilada de aço-carbono recoberta por uma camada de cobre protetora contra corrosão. A ligação bimetálica aço/cobre das haste e seu núcleo cilíndrico de aço, devem ser pelo processo de eletrodeposição.

Características das hastes de aterramento

Fica evidente a importância das hastes de aterramento (eletrodos) na composição da resistência do aterramento, e obviamente precisa ser levada em conta seu dimensionamento por conta que essa resistência deve ser a menor possível, próxima de zero, afim de garantir uma melhor eficiência do aterramento. As hastes de aterramento normalmente são feitas de uma alma de aço revestida de cobre.

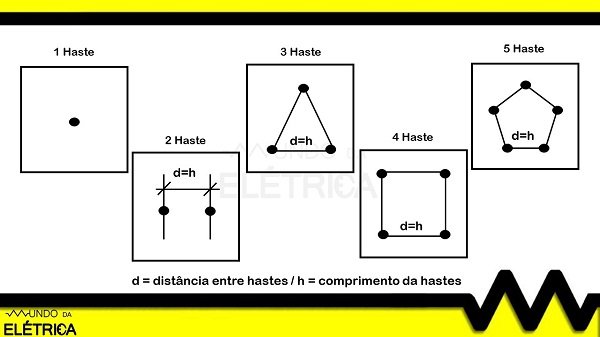

O comprimento da haste de aterramento pode variar entre 1,5m e 4,0m. As hastes de aterramento de 2,5m são as mais utilizadas, pois diminuem o risco de atingirem dutos subterrâneos em sua instalação. A geometria das hastes de aterramento (maneira como estão disponibilizados no espaço) tem influência direta na resistividade do aterramento e na sua resistência. Abaixo podemos conferir alguns dos tipos de disposição de aterramento:

Disposição no espaço das hastes de aterramento.

Geometria das hastes de aterramento.

No vídeo abaixo explicamos o que é um aterramento de forma bem intuitiva, auxiliando assim no aprendizado sobre as hastes de aterramento, uma vez que ambos estão conectados, afim de explicar um pouco mais sobre aterramento elétrico:

A referência absoluta de todo sistema é a terra, o processo de aterramento consiste em colocar todo o sistema referido à terra, por meio de conexões com eletrodos (hastes de aterramento) e condutores elétricos. Após a leitura deste artigo e da visualização deste vídeo esperamos ter contribuído para um amplo entendimento sobre aterramento elétrico e hastes de aterramento. Caso tenha ficado alguma dúvida ou curiosidade sobre o assunto deixe nos comentários que iremos responder.
