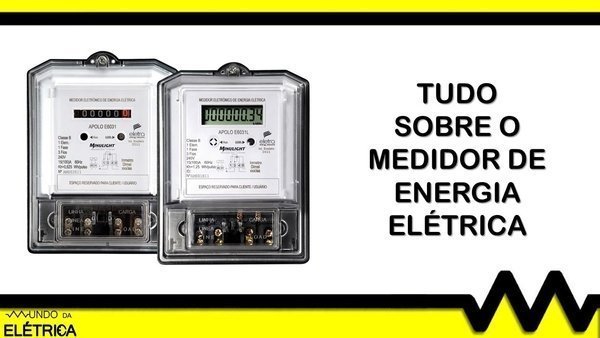

Medidor de energia elétrica. Qual a sua aplicação?
Muita gente tem dúvida sobre o padrão de entrada de energia que também é chamado de medidor de energia. Entenda o que é medidor de energia, qual a aplicação deste importante componente em uma instalação elétrica e o que é kWh, vamos lá pessoal!
Medidor de energia: O que é?
O medidor de energia elétrica também é conhecido popularmente como relógio de luz. A sua função é justamente medir o consumo de energia elétrica de corrente alternada. Os medidores de energia medem o consumo de energia elétrica mensalmente em kWh, que vamos explicar o que é ainda neste artigo.
Leia também
Historicamente falando, em 1889 o primeiro medidor de quilowatt-hora de corrente alternada por indução foi apresentado ao público pelo húngaro Ottó Bláthy. Ele mostrou o medidor de energia na Feira de Frankfurt e o sucesso foi tão grande, que no mesmo ano ele já estava sendo comercializado.
Medidor de energia: Quais os tipos?
Atualmente no Brasil, o medidor de energia elétrica mais usado é o medidor bifásico 3 fios. Saiba que existem dois tipos de medidores de energia elétrica, o eletrônico e o eletromecânico.
Medidor de energia eletromecânico
O medidor do tipo eletromecânico é mais antigo e funciona através da indução eletromagnética. Este tipo de medidor tem um disco de metal que gira quando a eletricidade passa pelas bobinas, gerando um campo magnético. Este campo só vai impulsionar o disco girando-o quando a energia está sendo consumida. E nestas condições, acontece o movimento da engrenagem e dos ponteiros do medidor.
A velocidade de rotação do disco está diretamente relacionada com o campo magnético. Portanto, quanto mais forte for o campo magnético, mais rápido o disco vai girar e consequentemente, mais energia será consumida.
Como foi dito, o medidor de energia eletromecânico é o tipo mais antigo, mesmo assim ele continua sendo muito eficiente e por isso, continua sendo bastante utilizado em vários países pelo mundo.
Medidor de energia elétrica eletrônico
Como o próprio nome já sugere, o medidor de energia eletrônico funciona eletronicamente, ou seja, a sua medição é realizada digitalmente. A tecnologia usada nos medidores eletrônicos é muito mais moderna.
Este tipo de medidor tem um dispositivo que envia as informações sobre o consumo de energia diretamente para a concessionária. Então, não existe a necessidade de enviar um funcionário para fazer a leitura do medidor.
O que é kWh?
kWh significa Quilowatt-hora e basicamente é a medida da energia elétrica consumida por um aparelho em um determinado período. Portanto, um Watt-hora representa a quantidade de energia necessária para alimentar por uma hora algum equipamento que tenha potência de 1 Watt.
Sendo assim, um aparelho com potência de 5400 W indica que essa é a sua potência pelo período de 1 hora. Então, se este aparelho ficar ligado por 5 horas o consumo enérgico será o seguinte:
- Consumo = Potência x Tempo de uso
- Consumo = 5400 W x 5 h
- Consumo = 27.000 Wh ou 27 kWh
É preciso compreender que existe uma grande diferença entre kW e kWh! O kW é uma medida de potência, já o kWh é uma medida de energia. Para obter o valor em kWh é necessário dividir o resultado por 1.000, visto que 1 kWh equivale à 1.000 Wh).
Portanto, quanto maior a potência de um aparelho, naturalmente maior será o seu consumo energético. Sabendo desta diferença, podemos explicar sobre o consumo mensal de energia em uma fatura de energia elétrica.
Vamos usar de exemplo uma fatura em que o consumo foi de 108 kWh/mês. Analisando que em um mês temos aproximadamente 720 horas, o cálculo fica o seguinte:
- Energia = Potência x Tempo
- 108 kWh = Potência x 720 h
- 108 kWh/720 h = Potência
- Potência = 0,15 kW ou 150 W
Neste vídeo abaixo do canal Mundo da Elétrica, você pode conferir informações muito importantes sobre os padrões de entrada, vale a pena conferir!
Observando atentamente todas as informações e exemplos que foram passados, fica fácil compreender a aplicação dos medidores de energia! Entretanto, antes de escolher o padrão de entrada para o seu imóvel, é necessário consultar as normas e exigências das concessionárias. Jamais faça instalações fora das normas ou alterações inadequadas nas instalações e/ou nos medidores, porque o gato de energia é crime e pode trazer complicações graves.
Se tiver alguma dúvida ou sugestão, deixe nos comentários que iremos responder. Quem sabe sua dúvida não vire um tema de um próximo artigo para o Mundo da Elétrica!
