DPS por dentro, veja o funcionamento!
Você sabe como funciona o dispositivo de proteção contra surtos (DPS)? O efeito de corte rápido que o DPS proporciona garante proteção aos equipamentos elétricos e eletrônicos. Neste artigo o Mundo da Elétrica explica o que é um DPS e como o DPS é por dentro, além de mostrar seu funcionamento na prática.
DPS – Dispositivo de Proteção Contra Surtos
Muitos eletricistas não sabem como realmente funciona um DPS, como DPS é por dentro e porque ele consegue escoar um surto de tensão elétrica para o aterramento, é isso que vamos mostrar agora.
Leia também
- Como montar um quadro de distribuição residencial?
- Como fazer esquema de aterramento elétrico TN-C-S?
Para demonstrar como é um DPS por dentro e como o DPS funciona de fato, vamos utilizar um modelo de DPS que pode ser separado da base de fixação, como se fosse um cartucho. Isso facilita bastante a troca e a manutenção dos DPS nos quadros de distribuição.

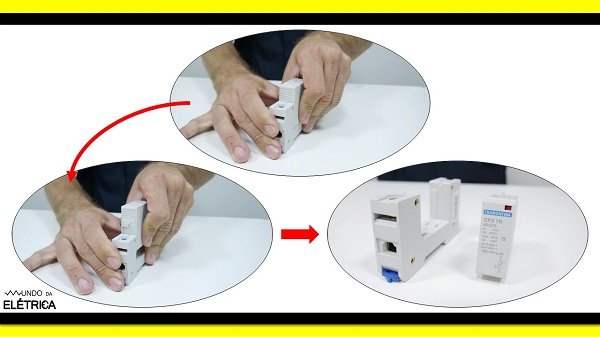

Para retirar o cartucho basta puxá-lo da base de fixação, pois é neste cartucho que se encontra basicamente o DPS.
DPS, que o componente pode ser separado da base de fixação.

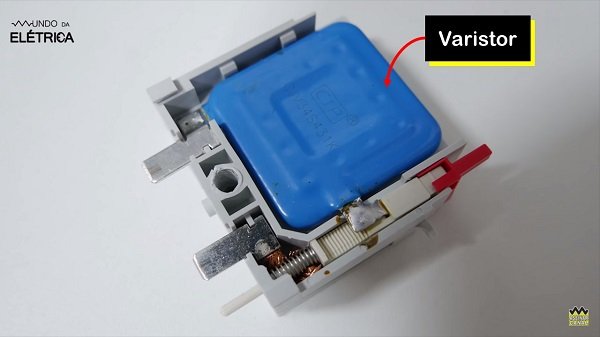

Agora que retiramos o cartucho da base de fixação, vamos abrir o cartucho. Por dentro do cartucho temos apenas um componente elétrico que é o varistor, a peça azul que ocupa praticamente todo o espaço dentro do DPS.
Varistor, ocupa praticamente todo o espaço dentro do DPS.

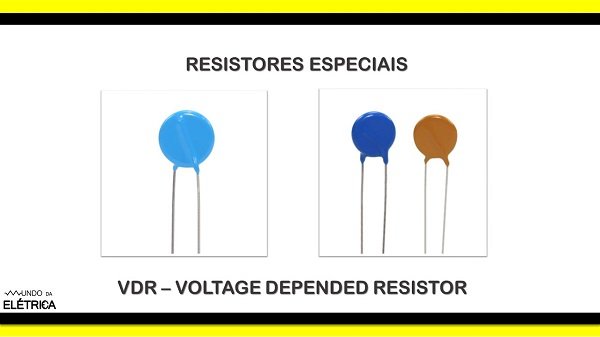

Os varistores podem ser enquadrados em uma categoria de “resistores especiais”. O varistor é na verdade um VDR (voltage depended resistor), ou seja, o varistor é um resistor dependente da tensão elétrica. Explicando o seu funcionamento de uma forma bem simples, o varistor é um resistor que tem uma resistência modificada pela tensão.
VDR, voltage depended resistor.

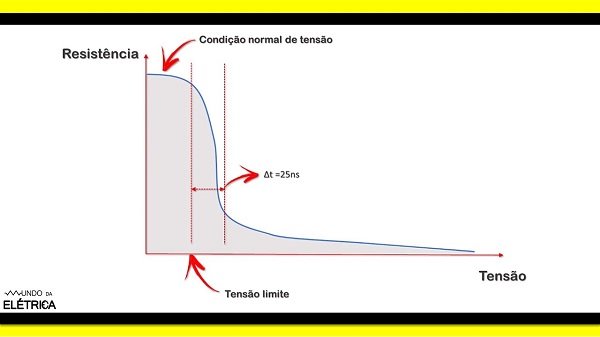

Os varistores apresentam uma resistência extremamente alta em condições “normais”, (praticamente infinita). Entretanto, essa resistência cai bruscamente à valores próximos de zero ohm em um tempo inferior a 25 nano segundos, quando submetidos à um pico de tensão maior do que especificado para cada varistor.
Varistores apresentam uma resistência extremamente alta.

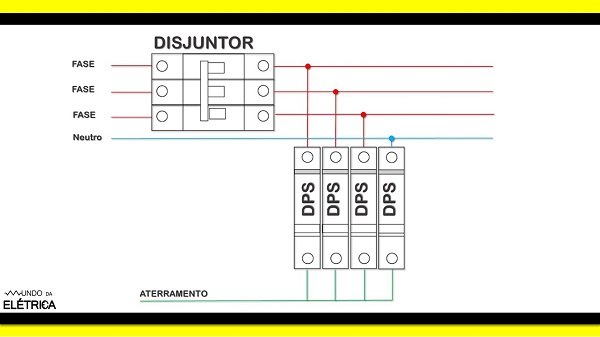

Sabendo o que é um varistor fica mais fácil compreender como funciona o DPS. O DPS sempre é instalado no quadro de distribuição em paralelo com a instalação elétrica. Sempre o DPS deve ser instalado antes de todos os outros componentes parciais e depois de um dispositivo de proteção, que pode ser o disjuntor geral. Um dos terminais ou polos do DPS é conectado às fases ou no neutro da instalação, e os terminais de saída do DPS são conectados no sistema de aterramento.
Sempre o DPS deve ser instalado antes dos componentes parciais.
Em condições normais de funcionamento da instalação e da rede elétrica, a tensão fica sempre próxima da tensão elétrica especificada para o varistor, a resistência do DPS é extremamente alta e consegue barrar o fluxo de corrente elétrica para o aterramento.

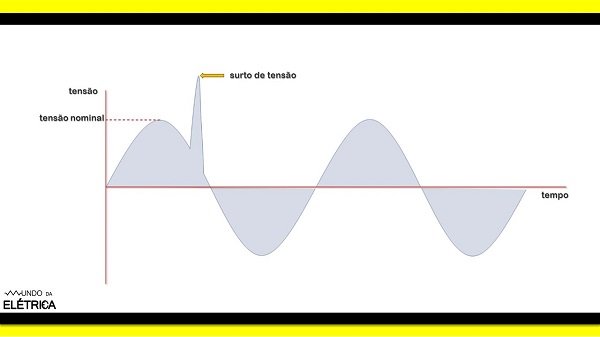

Quando um surto de tensão ocorre na instalação, a resistência do DPS vai para próxima de zero, oferecendo um caminho seguro para este surto ser desviado para o aterramento. O surto pode ser um raio na rede elétrica, um pico de tensão provocado pela ligação de uma grande carga como motor, ou devido anomalias na rede elétrica.
A resistência do DPS vai próxima de zero, oferecendo um caminho seguro para o aterramento.

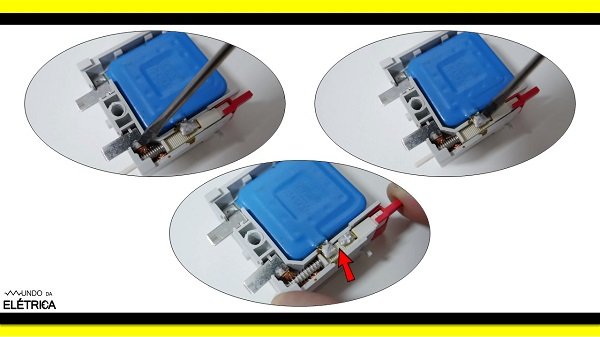

A outra parte do DPS é um mecanismo mecânico que avisa quando o varistor dentro do DPS está queimado. Um dos terminais do varistor é conectado ao polo por um filamento de cobre e uma solda especial que funciona como um fusível.
Quando o varistor queima a sua temperatura aumenta e a solda derrete. A peça vermelha que está presa pela solda e pressurizada por uma mola fica solta, neste momento a mola empurra a peça vermelha para cima.
Mecanismo mecânico que avisa quando o varistor dentro do DPS está queimado.

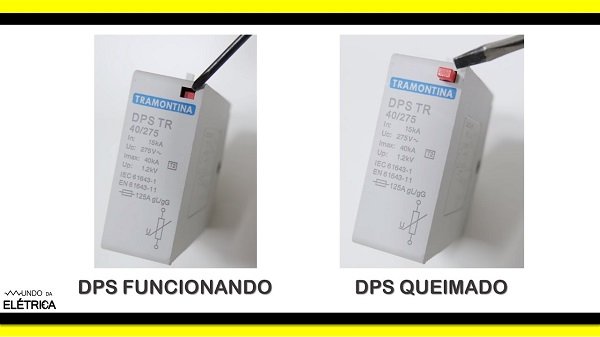

No corpo do DPS existe um furo e após a mola empurrar a peça vermelha, a peça fica para fora do furo, indicando que o DPS não está mais funcionando.
DPS em funcionamento e queimado.
Os DPS’s são projetados para proteger contra corrente máximas específicas de surtos elétricos. Estas correntes são selecionadas de acordo com as características do circuito em que o DPS será instalado e do local da instalação.
Por exemplo, qual a quantidade média de raios que cai na região da instalação por ano. Se a instalação possui ou não sistema de para-raios e outras características. Por se tratar de um dispositivo de segurança e proteção o DPS deve atender às normas, como por exemplo a norma IEC 61643-1 e a norma EN 61643-11.
Abaixo temos um vídeo do Mundo da Elétrica, mostrando como escolher DPS de forma correta.
Caso tenha ficado alguma dúvida ou curiosidade sobre o assunto, deixe nos comentários que iremos responder!
