Padrão de energia para várias casas, como fazer?

Em Conceitos de eletricidade por Henrique Mattede

Como calcular o padrão de entrada? Como dimensionar um padrão de entrada e disjuntor? O padrão de entrada pode ser diferente nas concessionárias, como padrão de entrada da CEMIG, CPFL, COELBA, CELPE, CELESC, AMPLA, COPEL, LIGHT e outras. A ligação de duas casas no mesmo padrão de entrada de energia é permitida? Nosso tema de hoje envolve a ligação de duas ou mais casas no mesmo padrão de energia, que em alguns lugares é chamado de medidor de energia, a resposta você confere na sequência, vamos lá pessoal!

Leia também

Padrão de energia: Disjuntor geral

Um padrão de entrada de energia pode sim ligar mais de uma casa, mas é muito importante compreender que para isso, as pessoas precisam ter ainda mais atenção quanto aos detalhes que devem ser levados em consideração, mas que detalhes são estes?

O primeiro detalhe é sobre a corrente do disjuntor do padrão! Ela deve ser suficiente para alimentar as duas instalações. A corrente do disjuntor não pode ser definida apenas somando a corrente da casa A com a corrente da casa B, a definição da corrente depende de um levantamento de circuitos, além de aplicar todos os fatores de demanda para cada um destes circuitos e somente após isso, será possível definir qual o disjuntor geral que deve ser usado para as duas casas ao mesmo tempo.

Padrão de energia: Dimensionamento de cabos

O segundo detalhe é quanto ao dimensionamento correto dos cabos para esta situação em especial, porque assim como os disjuntores, os cabos também devem ser capazes de suportar esta corrente. Portanto, efetuar apenas a troca do disjuntor para aumentar a corrente sem levar em consideração a capacidade dos cabos é um grande problema, que certamente causará sobreaquecimento e sobrecarga. Este ponto é muito importante, visto que poucas pessoas se preocupam realmente em fazer o dimensionamento correto dos cabos, e isso é sem dúvidas um erro muito grave!

Padrão de energia: QDC

As duas casas não podem ter apenas um quadro de distribuição de circuitos (QDC) controlando tudo, então o correto é que haja um quadro de distribuição (QD), com um disjuntor geral e dois disjuntores parciais, assim como mostra a imagem abaixo.

Como instalar padrão de energia

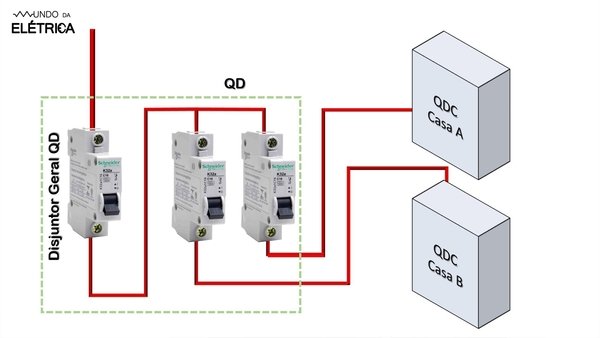

Esquema de instalação de QD para duas casas!

Desta forma, um disjuntor parcial ficará responsável por alimentar o QDC da casa 1 e o outro disjuntor parcial ficará responsável por alimentar o QDC da casa 2, ou seja, deve haver um (QDC) para cada casa e eles serão responsáveis por distribuir para os circuitos das residências, assim como mostra a imagem abaixo.

Como dimensionar disjuntor geral para duas casas?

Esquema de distribuição de energia em duas casas com um padrão de energia !

Seguir esse esquema de medidor, quadro de distribuição e quadros de distribuição de circuitos é muito importante! Assim como é fundamental compreender que cada etapa deve contar com os disjuntores corretos, pois só assim será possível garantir a seletividade e evitar que as duas casas sejam desligadas em caso de problema elétrico em apenas uma delas.

Se você quiser aprofundar ainda mais neste tema, vamos deixar a seguir, um vídeo inteiro do canal Mundo da Elétrica falando sobre este assunto e mostrando o esquema de distribuição de QD e QDC de uma forma bem dinâmica, vale a pena conferir!

Para finalizar, queremos informar que o padrão de entrada de energia pode ser monofásico, bifásico ou trifásico, e todos eles são capazes de alimentar uma ou várias casas! Mas o mais indicado para duas casas, é optar pelo padrão de entrada com 2 medidores que pode ser embutido na parede ou então, escolher poste padrão para duas casas.

E assim esperamos ter respondido a dúvida de todos vocês que gostariam de saber se é permitido instalar um padrão apenas para alimentar duas residências. Caso tenha ficado alguma dúvida, deixe nos comentários que teremos o maior prazer de responder.
